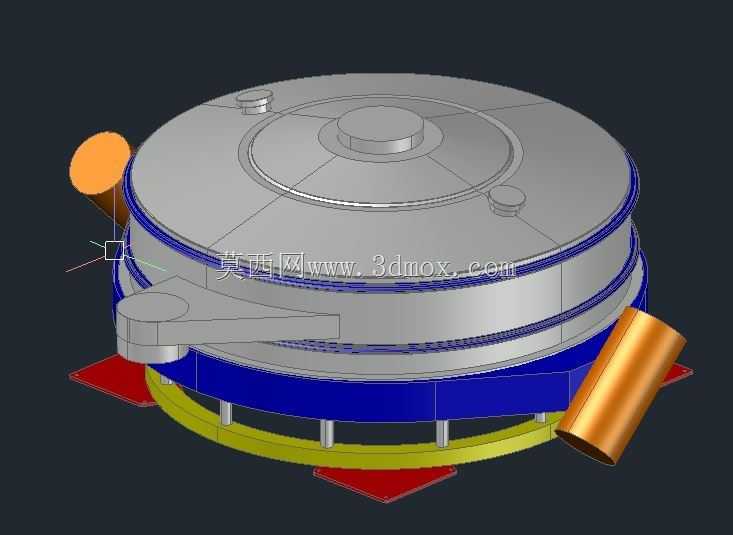

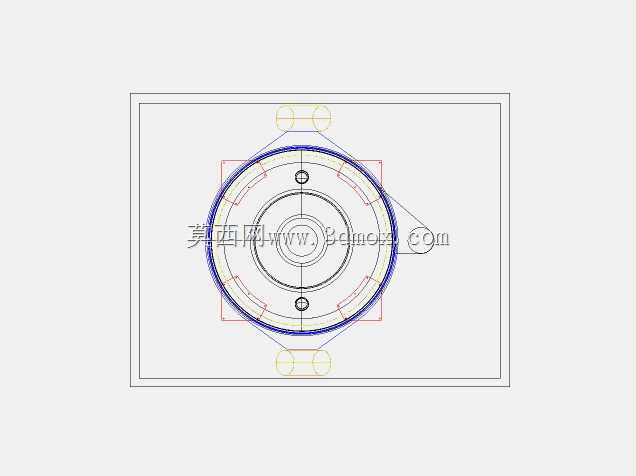

食品粉料多管道出料圆形振动筛结构

在食品粉体加工、精细粉料分级的生产场景中，这类圆形多管道振动筛是生产线前端分级除杂的核心设备，主要用于面粉、代餐粉、食品添加剂等干性粉料的粒度分级、结块打散与异物筛除，可同时完成多种粒径粉料的分路出料，适配连续化生产的管线排布需求。从结构设计来看，该设备采用多层叠合的圆形筛体布局，筛层之间通过密封胶圈压合固定，避免粉料筛分过程中出现溢料、漏粉问题，顶部设置快开式压盖与观察口，方便操作人员快速更换筛网、清理筛面残留物料，无需复杂拆装即可完成日常维护。设备侧面布置的多根倾斜出料管道，分别对应不同筛层的出料口，管道倾斜角度经过适配调整，保证筛分后的物料能依靠自重顺畅滑入下游输送管线，避免粉料在出料口堆积堵塞。底部的环形支撑结构搭配隔振脚垫，直接承担设备工作时的动载荷，安装时无需额外浇筑复杂地基，只要保证安装平面水平度偏差在允许范围内，即可通过膨胀螺栓完成固定，设备整体的安装边界预留出出料管道的外接空间、侧面检修操作空间即可，无需额外预留过大的场地。设计过程中优先考虑了食品接触部位的卫生要求，与物料接触的筛体、出料管道内壁均做光滑过渡处理，无卫生死角，避免粉料残留滋生细菌，符合食品加工设备的卫生规范。设备的激振单元布置在筛体下部，工作时产生的三维振动力传递到各层筛面，使筛面上的粉料做均匀的螺旋轨迹运动，既能保证细粉快速透筛，也能让大颗粒杂质沿筛面运动到对应排渣口排出，不会出现筛网堵孔的问题。筛体侧面设置的压紧结构可快速调整筛层的压紧力，适配不同目数筛网的安装需求，不管是20目的粗筛除杂还是200目的细粉分级，都能通过更换筛网快速切换生产工况，无需对设备主体结构做改动。
