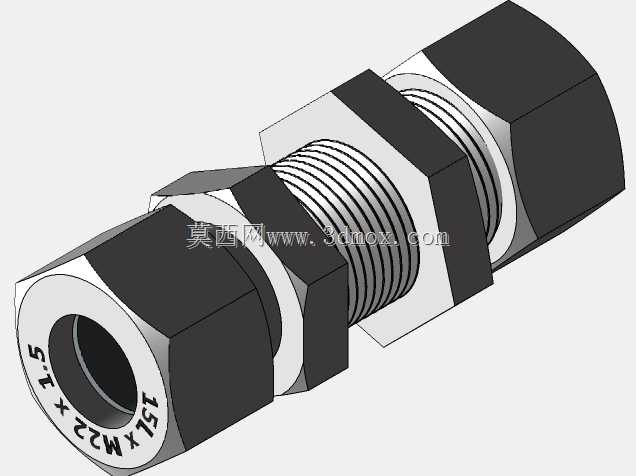

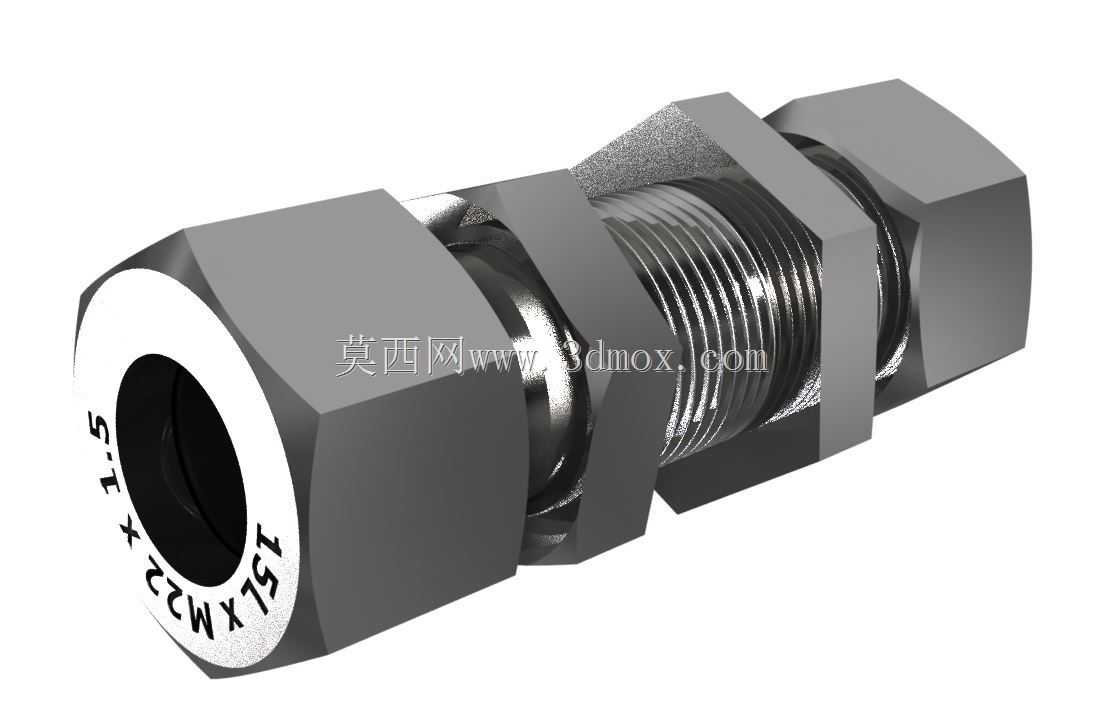

液压用15L系列切割环隔板连接器结构

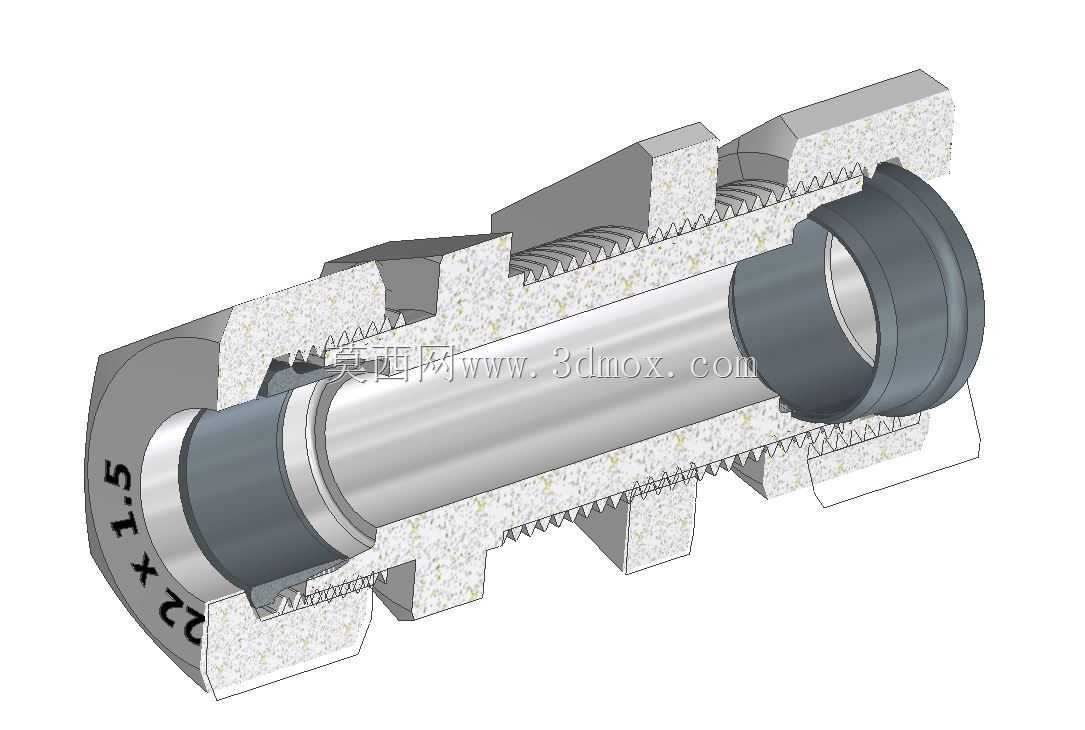

在液压系统的管路布设场景中，尤其是需要在舱壁、设备隔板两侧完成油路连通的工况下，这类带切割环结构的隔板连接器是解决穿板管路连接可靠性的核心元件。不同于常规的直通管接头，该类连接器需要同时承担隔板两侧的管路对接、舱壁间的密封隔离以及管路负载下的防松脱功能，在工程机械的液压油箱穿板、液压阀组安装面板、移动设备的舱室隔板油路布设中应用十分广泛。从结构设计来看，该连接器采用切割环卡紧式的连接原理，安装过程中当拧紧两端的连接螺母时，切割环会在螺母斜面的挤压下径向收缩，均匀咬入外接管路的外壁，形成兼具密封与机械锁止的连接结构，相比传统的扩口式接头，其抗振动、抗冲击的能力更强，在高压脉动的液压工况下不易出现管路拔脱、渗漏油的问题。连接器中部设置有与隔板贴合的定位轴肩，安装时轴肩两侧可根据工况加装密封垫片，既能够实现隔板两侧腔体的介质隔离，也能避免连接器在隔板安装孔内出现径向窜动，外螺纹段的长度适配常规厚度的设备隔板，可通过锁紧螺母将整个连接器牢牢固定在隔板上，不会因管路的拉扯出现移位。从内部流道设计来看，整个连接器的内孔做了等通径设计，没有突兀的截面突变，能够最大程度降低液压油流经时的压力损失，减少局部紊流带来的发热与噪音问题，同时内孔的粗糙度控制在适配液压介质流动的区间，避免长期通油后出现杂质挂壁堆积的问题。端部的密封结构采用硬密封加软密封的组合形式，切割环与管路的咬合形成第一道硬密封，配合接头体与螺母结合面的密封结构，能够在中高压液压系统的额定工作压力下保持稳定的密封性能，不会因系统压力的周期性波动出现渗漏。在安装边界上，该连接器的外部最大轮廓尺寸适配标准的液压管路安装空间，两端的螺母对边尺寸符合常规液压扳手的操作空间要求，不需要特殊的安装工具即可完成装配，穿板安装孔的直径匹配连接器中部定位轴肩的尺寸，安装时不需要对隔板做额外的复杂加工，只需要加工出对应尺寸的光孔即可完成固定。在实际选型应用中，这类15L规格的连接器通常适配对应外径的液压钢管或高压树脂管，多用于中压等级的液压回路，比如设备的控制油路、回油管路的穿板连接，其切割环的咬入深度经过设计校核，既能够保证足够的拉拔阻力，也不会因为咬入过深损伤管路的结构强度，长期使用后即便需要维护拆卸，也不会对管路造成不可逆的损伤，更换密封件与切割环后即可重复使用，降低设备的后期维护成本。
