工业罐体管路连接系统三维结构设计

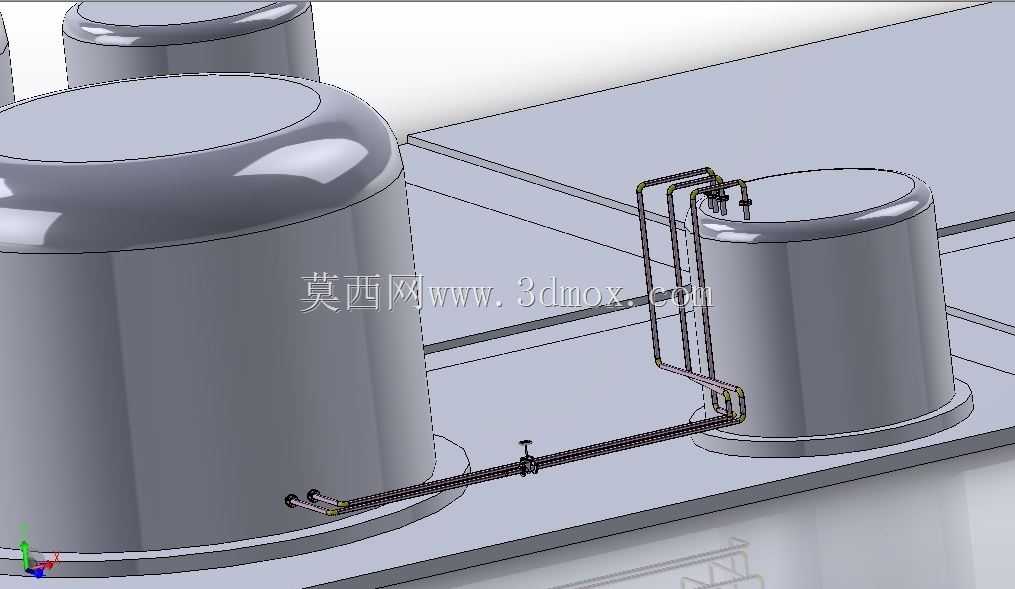

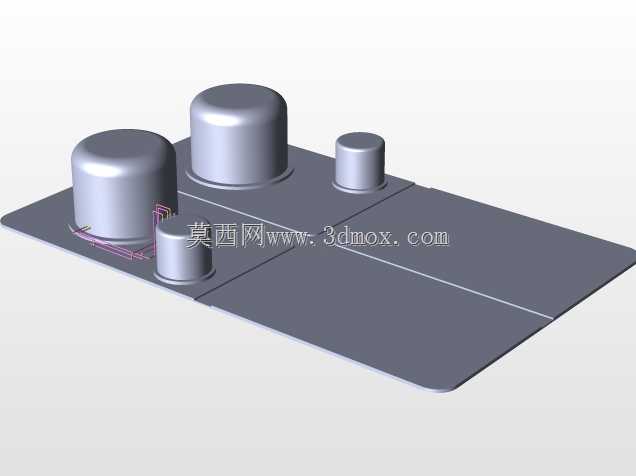

这套三维结构呈现的是工业生产场景中罐体间流体输送管路的典型布局，常见于化工、食品加工、水处理等需要介质中转存储的生产环节，核心作用是实现不同储料罐体之间的物料传输、流量调控与路径切换，保障生产流程中流体介质的稳定输送。从结构设计逻辑来看，建模时优先考虑了罐体安装基准面的平面度要求，所有罐体底部的安装法兰都贴合同一安装基准平面，避免后续装配出现密封面错位的问题；管路走向沿着罐体间的空余平台区域排布，没有超出平台的外沿边界，既预留了后期人员巡检的操作通道，也防止管路突出安装平台引发碰撞损坏。管路与罐体的接口位置选在罐体筒体下部的合理高度，既保证罐体排料时的介质流动性，避免罐底残留过多介质，也预留了阀门安装、后期维护的操作空间，管路上配置的截止阀安装位置处于人员站立操作可及的高度，无需额外搭建操作平台即可完成阀门启闭操作。管路的弯折处采用标准圆弧过渡，没有出现直角弯折的结构，减少流体输送过程中的阻力损失，同时降低管路拐角处的介质残留与冲蚀磨损风险；不同管径的管路衔接处采用同心变径结构，避免变径位置出现流道突变引发的紊流、振动问题。从安装边界来看，整套结构的所有部件都处于安装平台的轮廓范围内，最高的罐体顶部没有超出常规工业厂房的层间净高要求，管路的最低排布位置距离平台面预留了足够的间隙，方便后期平台表面的清洁与杂物清理。建模过程中对管路的固定支撑位置也做了合理规划，在管路的长直段、阀门两侧、弯折位置都预留了管支架的安装点位，避免管路运行过程中因流体脉动、自重产生形变或位移，同时所有法兰连接的位置都预留了螺栓拆装的操作空间，不会出现螺栓被相邻部件遮挡无法拆装的问题。这套结构的设计思路完全贴合工业现场的实际安装与运维需求，没有为了视觉效果做脱离实际的造型处理，每一处结构细节都对应着现场安装、操作、维护的实际要求，可直接用于同类罐体管路布局的方案参考、预制加工的模型校核，帮助设计人员提前排查管路碰撞、操作空间不足、安装干涉等常见问题，减少现场施工的返工量。
