立式工业管道过滤装置结构设计

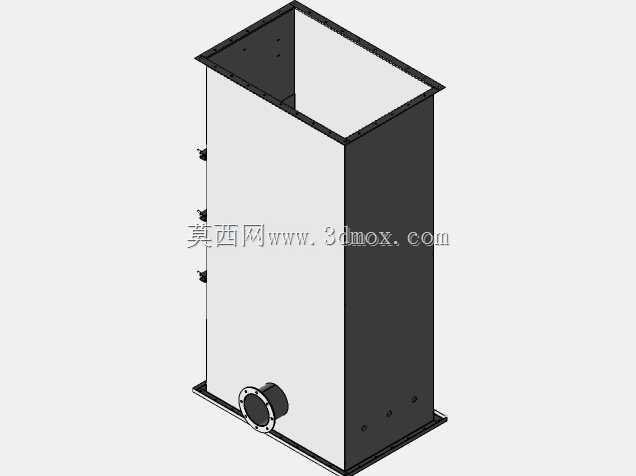

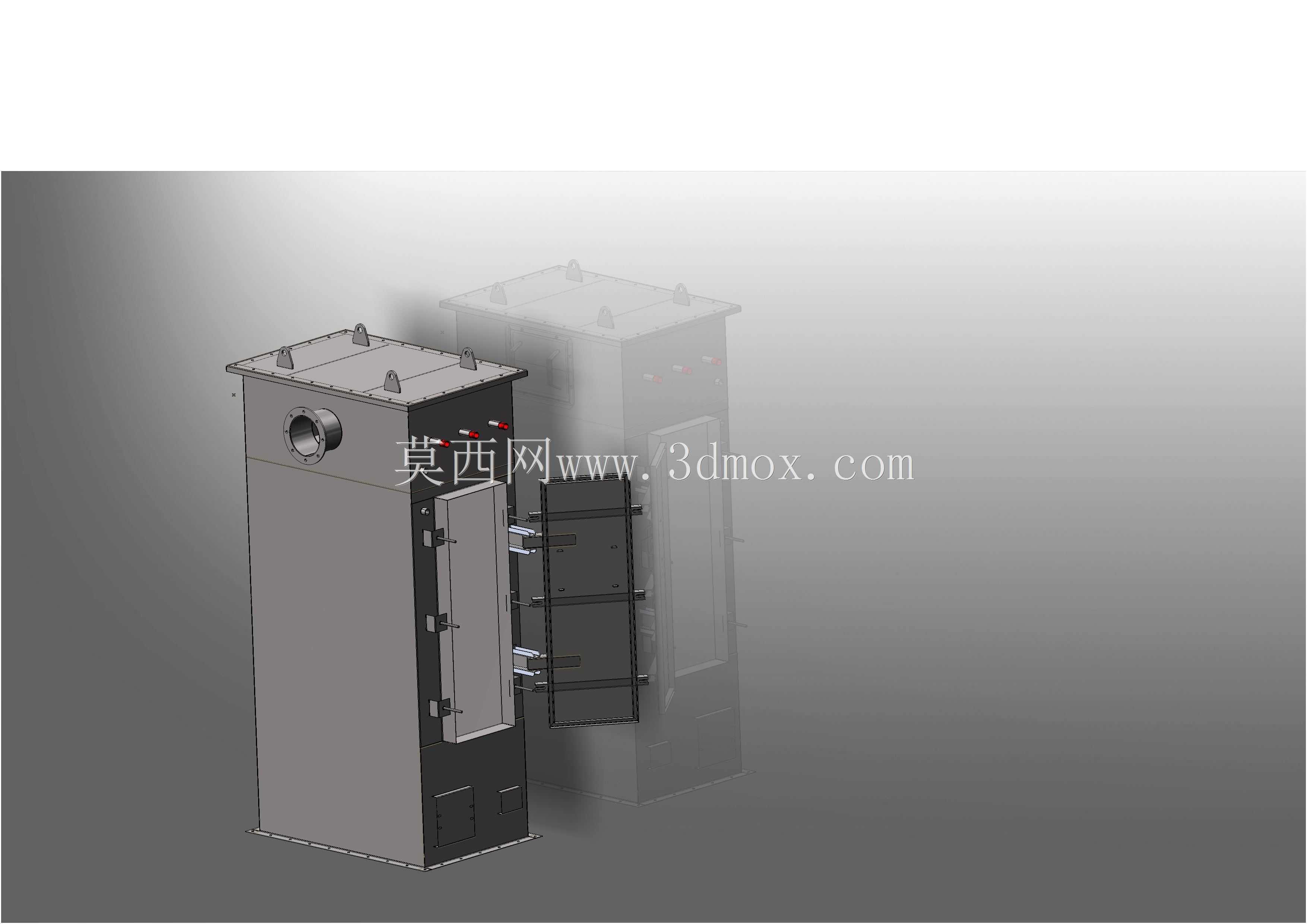

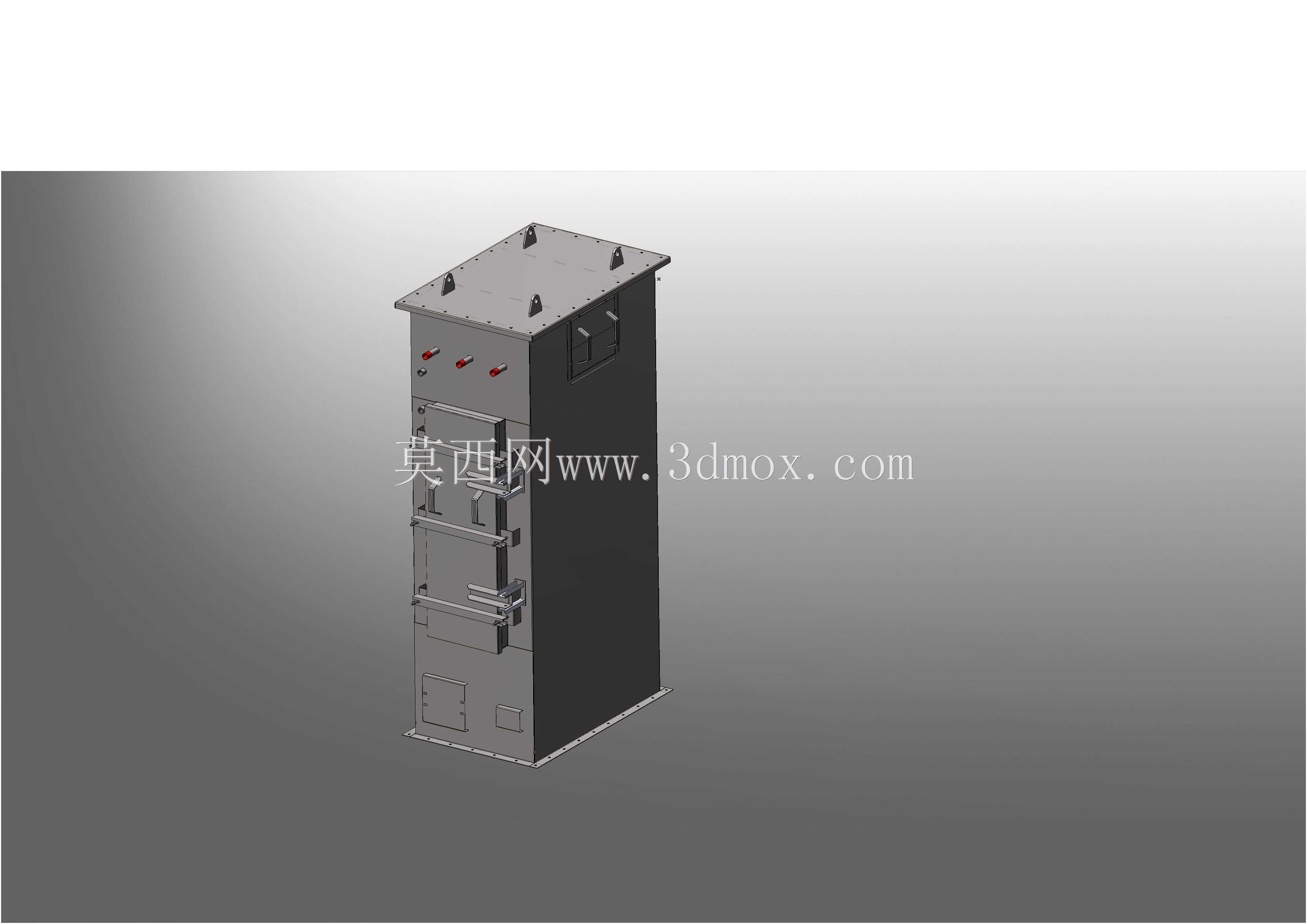

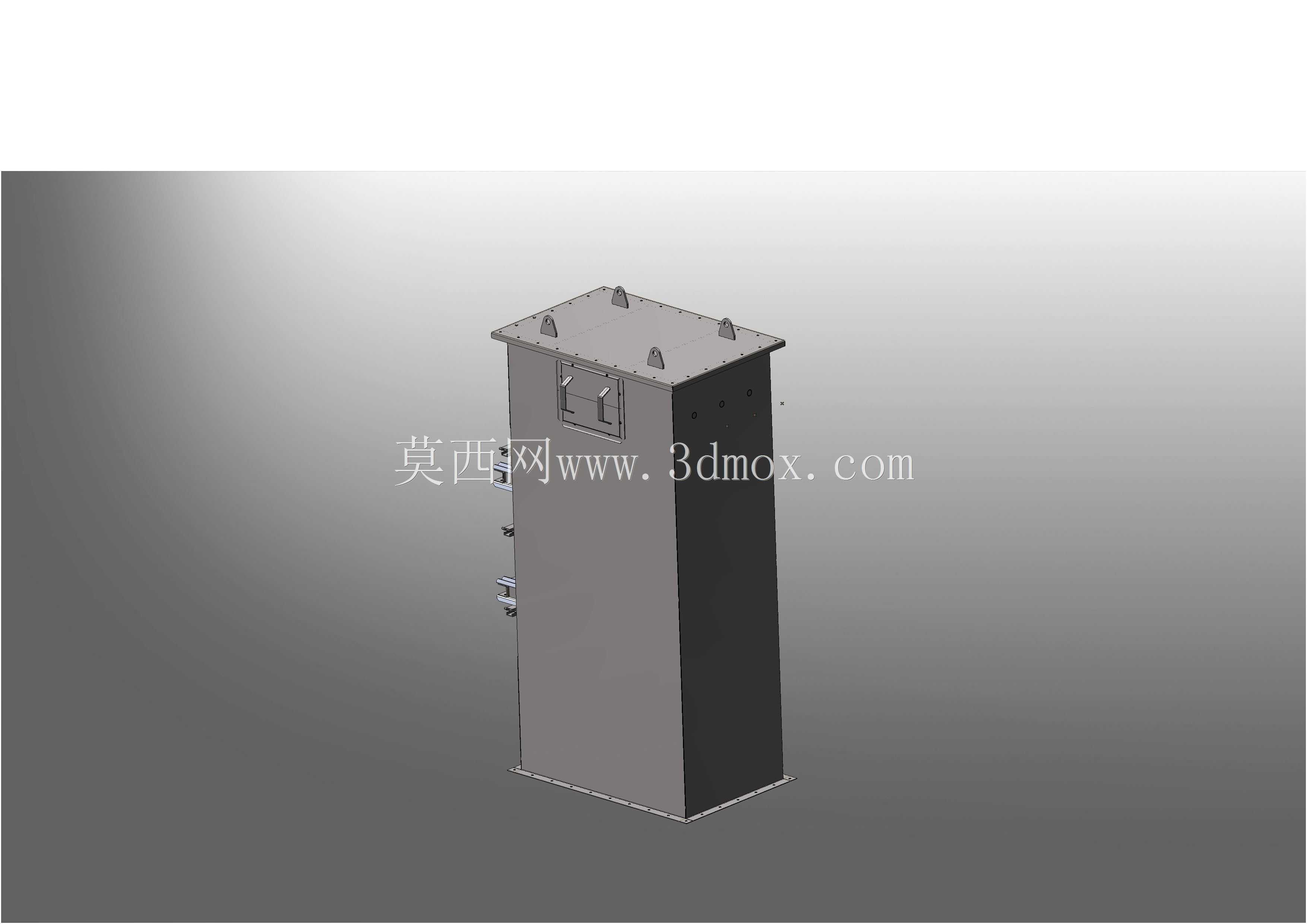

这款立式过滤装置主要面向工业流体输送管路的杂质拦截场景，常见于化工制程供水、暖通循环水系统、工业废气预处理段的管路接驳位置，承担流体介质中固态颗粒、絮状杂质的截留功能，避免下游精密阀门、换热元件、泵体叶轮被杂质磨损或堵塞，是管路系统中保障后端设备稳定运行的核心辅机单元。从结构设计逻辑来看，整体采用立式方箱型布局，区别于传统卧式过滤筒的安装形式，竖向布置的结构能够大幅缩减水平方向的安装占地，尤其适配厂房内管路竖向排布、侧边操作空间局促的安装场景，设备底部预留的法兰安装边可直接与地面预埋基座或管路支架通过螺栓锁固，顶部的吊耳结构则方便现场吊装就位时的受力挂接，无需额外焊接吊点破坏箱体防腐层。设备正面分层设置的检修门结构，分别对应不同精度等级的滤料仓，日常运维时无需拆解整体管路连接，仅需打开对应层级的检修门即可完成滤料更换、滤筒清理作业，侧面预留的快开接口可接驳压差检测管路，实时反馈滤层堵塞状态，提醒运维人员及时开展维护作业，避免滤层堵死导致管路压损过大影响系统流量。箱体侧壁的红色手柄为排污阀操作机构，设备停机维护时可直接开启对应阀门排空仓内残留介质与沉积杂质，无需额外外接排污操作组件。设计阶段充分考虑了现场安装的边界条件，设备整体外轮廓做了边角钝化处理，避免安装作业时的磕碰划伤，所有外露的操作手柄均突出箱体表面足够的操作距离，戴劳保手套操作时不会与箱体侧壁发生干涉，进出管路接口统一设置在箱体背部，可直接与竖向敷设的主管道对接，减少管路弯头的使用数量，降低管路整体压损。箱体内部的滤层安装导轨采用抽拉式结构，滤件更换时可直接沿导轨抽出，无需人员探入箱体内部作业，大幅降低密闭空间作业的安全风险，箱体板材的厚度选型充分考虑了管路系统的工作压力，侧壁做了加强筋压型处理，避免长期承压运行出现箱体鼓胀变形的问题，顶部的接线预留口可适配压差传感器、自动排污阀的电控线路走线，满足自动化运维的升级需求。
