6英寸ANSI300级管道用过滤器结构设计

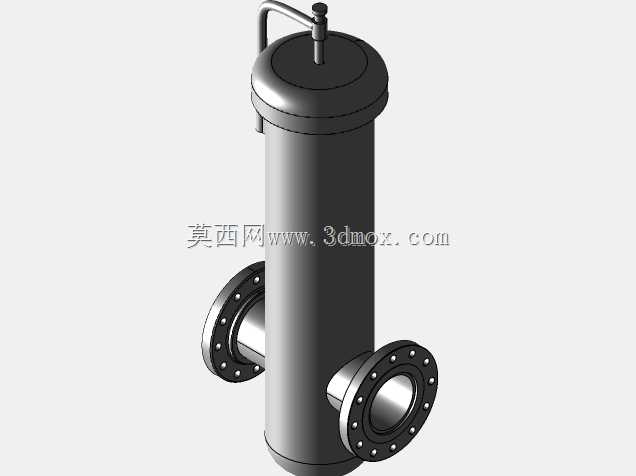

在天然气长输管线、场站工艺支管以及工业流体输送管网的设计选型中，6英寸压力等级匹配ANSI300磅级的过滤器是保障下游设备稳定运行的核心部件，这类设备通常安装在调压阀、流量计、精密仪表的上游管段，用来拦截流体介质中裹挟的焊渣、锈蚀颗粒、密封碎屑以及施工残留的固体杂质，避免杂质刮伤调压阀密封面、堵塞流量计流道或是造成仪表取压口堵塞，直接影响整套工艺系统的运行可靠性。从结构设计逻辑来看，这款过滤器采用直通式筒体结构，进出口法兰严格匹配ANSI300磅级6英寸法兰的连接尺寸，密封面形式适配常规突面法兰安装要求，安装时无需额外加工过渡连接件，可直接与同压力等级同管径的工艺管道组对焊接法兰完成装配，安装边界的轴向长度、筒体最大外径都经过核算，既保证内部过滤通流面积满足6英寸管道额定流量下的压损要求，也控制了整体安装空间，避免在狭窄的场站管廊、工艺撬块内出现安装干涉。设备的核心过滤腔设计充分考虑了现场运维的便利性，筒体上的快开结构无需完全拆卸主管道连接即可打开腔体更换或清理内部填料，内部的填料装填区可根据输送介质的清洁度要求、杂质粒径分布选择不同精度的过滤填料，适配天然气、洁净工艺水、轻质油品等多种介质的过滤需求。进出口流道采用圆弧过渡设计，避免直角流道造成的局部压损过大，同时减少流道内的湍流死角，降低杂质在腔体内非过滤区的沉积概率，延长连续运行的维护周期。在结构强度校核层面，筒体壁厚、法兰连接螺栓规格、快开结构的锁紧件强度都匹配300磅级对应的公称压力要求，可承受对应等级下的水压试验强度以及长期运行的压力波动，法兰连接的密封槽尺寸、密封件选型都经过匹配，避免高压运行下出现介质渗漏问题。对于做管道撬块设计、工艺系统三维布管的工程师而言，这类过滤器的三维模型可直接导入装配环境，用来校核管道安装间距、操作维护空间，提前预判法兰组对、螺栓拆装的操作空间是否充足，避免现场安装时出现管线碰撞、维护操作空间不足的问题，也能用来统计管路系统的整体压损，为下游泵组、调压设备的选型提供准确的压损参考依据。
