厢式液压压紧压滤机结构设计

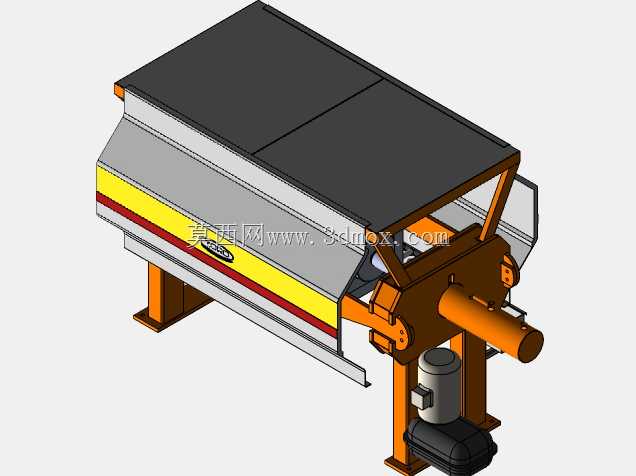

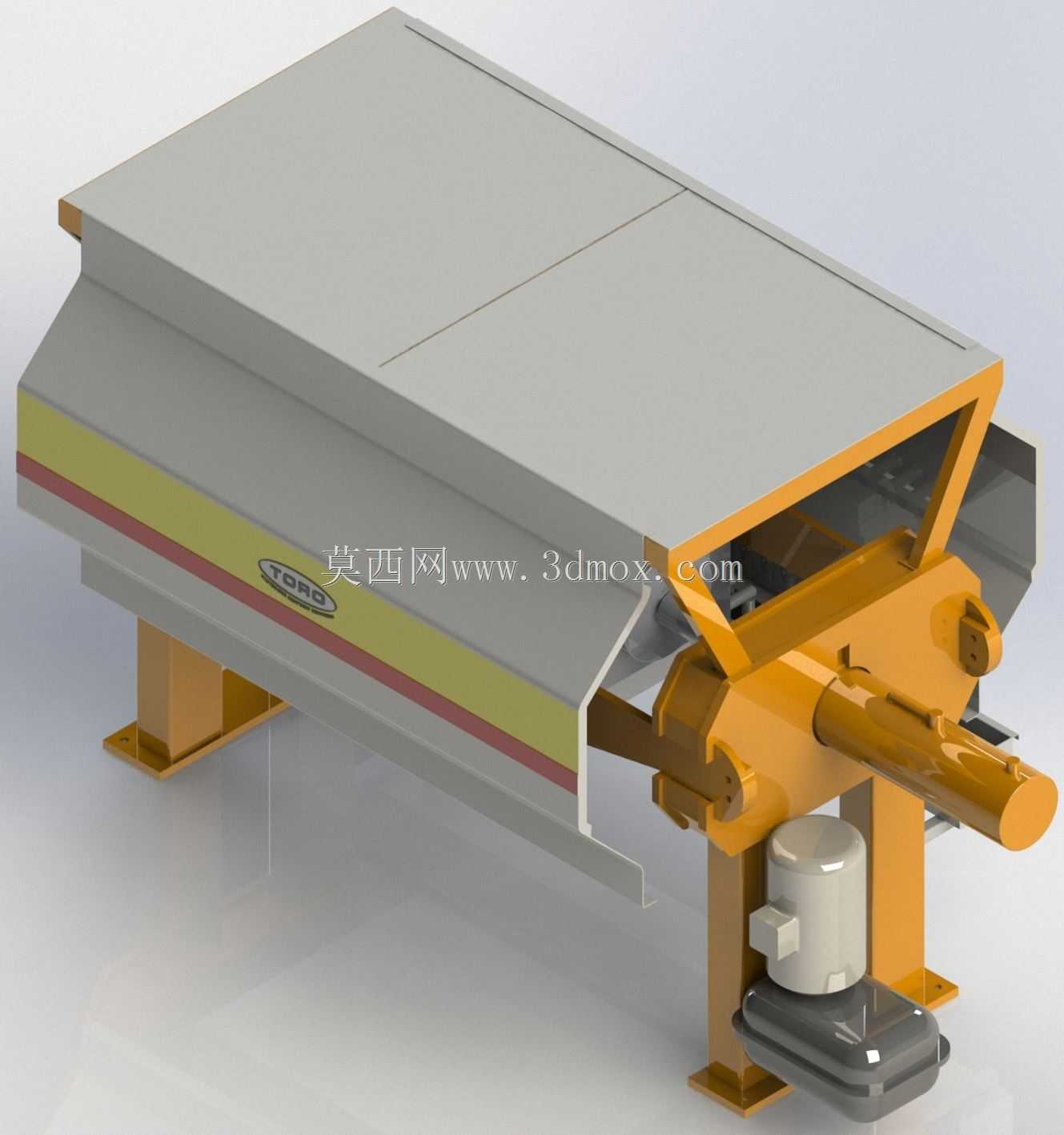

这款压滤机的三维结构还原了现场常用厢式压滤机的核心构造，从实际工程落地角度看，这类设备主要应用在市政污泥脱水、矿山选矿精矿尾矿固液分离、化工物料滤液回收、洗砂场泥浆处理等场景，是固液分离环节的核心处理设备，依靠滤板间形成的密闭滤室，配合进料泵的压力实现物料中固相和液相的分离，液相透过滤布排出，固相在滤室内形成滤饼后卸除，完成整个处理循环。

从功能特性来看，模型完整还原了液压压紧机构的布局，单液压缸布置在止推板对侧，通过液压缸的伸缩实现滤板的压紧与松开，压紧力可匹配不同过滤压力需求，避免滤室漏料；机架部分采用两侧主梁承托滤板组的结构，支腿预留了地脚安装孔位，可直接匹配现场混凝土基础的安装尺寸，安装时需保证两侧主梁的水平度偏差控制在允许范围内，避免滤板推拉时出现卡滞。滤板组排布在主梁轨道上，每块滤板两侧安装滤布，压紧后相邻滤板形成独立滤室，进料口设置在止推板中心位置，物料从中心进入各滤室，避免进料偏载导致滤板受力不均损坏。

设计思路上，整体结构优先考虑了设备运行的稳定性与维护便捷性，液压站布置在主机侧下方，缩短液压管路长度，减少压力损失，同时预留了液压元件的检修空间；接液部分的托盘采用倾斜角度设计，引导滤液快速排出，避免积液残留；滤板的把手结构与主梁轨道的配合间隙经过合理设定，既保证推拉顺畅，又不会出现过大晃动。

从安装边界来看，设备整体占地尺寸适配常规厂房的层高与通道宽度，进料、出液、卸渣的方位可根据现场管线布局做对应调整，支腿的安装孔位间距符合通用压滤机的基础设计规范，无需额外做特殊基础改造即可完成就位；液压系统的管路接口位置预留了足够的操作空间，方便现场接管与后期维护更换密封件，滤板更换时可直接从主梁端部抽出，无需拆解额外机架结构，降低现场运维的工作量。
