撬装式日化生产橇上试验装置结构设计

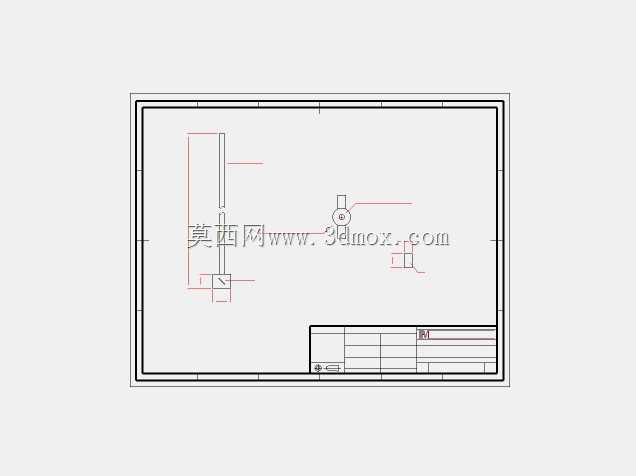

这套橇装集成的试验装置，主要面向日化类流体物料的小批量工艺验证、现场中试场景，区别于固定安装的厂区生产线，整套装置将工艺单元全部集成在统一撬块底座上，可整体吊装转运，适配临时试验点、厂区技改验证、多车间轮换测试的使用需求，不需要在使用现场做大规模的管线预埋和基础浇筑，仅需对接进出料接口与动力源即可快速投用。从结构设计逻辑来看，整套装置优先考虑撬块的载荷分布，将带储料功能的储罐类部件布置在撬块重心区域，降低吊装转运过程中的侧翻风险，储罐的支撑脚直接与撬座型钢主梁焊接固定，避免运输过程中因振动导致的焊缝开裂、连接松动问题。管道排布沿撬座边缘的型钢支架走行，预留出足够的操作检修空间，阀门、仪表类操作部件全部布置在人员站立可达的高度范围，不需要额外登高即可完成参数调节、取样操作。装置的安装边界严格控制在标准集装箱内装尺寸范围内，满足普通货运车辆的运输要求，撬座底部预留标准叉车孔位，同时在撬块四角设置吊耳，兼顾叉车转运与吊车吊装两种装卸需求，不需要额外制作专用吊具。功能层面，整套装置完整覆盖物料暂存、流体输送、工艺参数模拟的试验全流程，储罐部分预留了液位检测、温度监测的安装接口，可根据试验需求加装对应传感元件，管道系统设置了多组取样点与流量调节节点，可灵活调整工艺路径，模拟不同生产工况下的物料流动状态。设计过程中对管线的弯头数量、变径位置做了优化，减少流体在管内的滞留死角，避免试验过程中物料残留影响测试数据准确性，同时所有连接法兰均采用标准件，方便后期拆解更换部件、调整工艺配置。撬座表面做了防滑处理，操作区域预留了排水沟槽，可承接试验过程中可能出现的跑冒滴漏液体，引导废液集中收集，避免现场污染。针对试验装置经常拆装转运的使用特点，所有外接接口均采用快接结构，现场对接不需要复杂的管工焊接作业，大幅缩短现场部署的准备时间，同时外露的仪表、易损部件都设置了防护结构，避免转运过程中磕碰损坏。
