搅拌槽搅拌器驱动支撑框架结构设计

　　在湿法冶金、化工配料、污水处理药剂制备、食品浆料混合等连续生产场景中，搅拌槽是核心的物料混匀反应容器，而驱动框架作为承接搅拌动力单元、传递搅拌扭矩、保障搅拌轴系运行稳定性的核心承载部件，其结构合理性直接决定整套搅拌系统的无故障运行周期。很多现场出现的搅拌轴摆动、密封件快速磨损、减速机输出轴断裂问题，追根溯源都能找到驱动框架刚度不足、安装基准偏差的设计缺陷。

　　这套驱动框架的设计，首先围绕现场安装的边界条件展开：框架底部采用双平行梁式安装基座，基座上预留的长圆孔安装位，可适配槽顶预埋钢板的螺栓孔位偏差，降低现场安装时的二次配焊工作量，基座的梁体截面经过抗弯模量校核，可抵消搅拌作业时桨叶受物料不均匀冲击产生的交变弯矩，避免应力集中在槽顶连接焊缝处。框架上部的动力安装面采用整体铣削加工的基准平面，平面度控制在0.1mm/1000mm以内，保证减速机输出轴与搅拌轴的同轴度偏差不超过0.2mm，从安装基准上消除轴系偏摆的诱因。

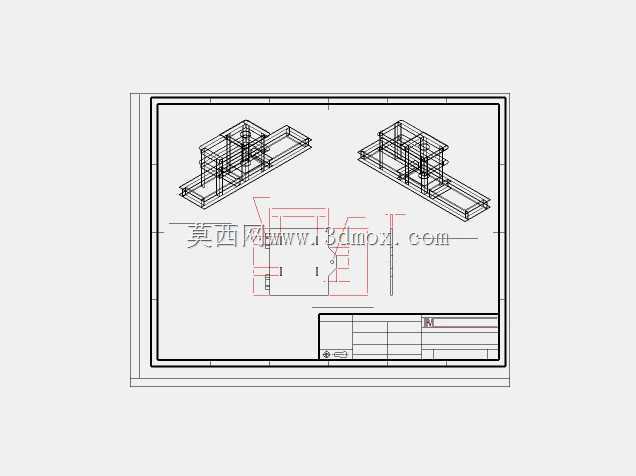

　　从结构布局来看，框架采用分体式组合焊接结构，左侧为单组动力输出的安装位，适配小容积搅拌槽的单桨驱动需求，右侧为双动力位的拓展结构，可满足大容积槽体双桨同步搅拌的安装要求，两种结构的安装接口尺寸保持统一，可根据项目实际的搅拌功率、桨叶数量需求灵活选配，无需重新设计槽顶的连接结构。框架中部预留的空腔区域，可容纳联轴器、机械密封的安装与日常检修空间，无需拆卸整个驱动单元即可完成密封件更换、联轴器对中调整等维护作业，大幅降低生产间隙的设备维护耗时。

　　设计过程中针对框架的受力特性做了针对性的结构强化：所有承载梁的交接处均采用三角筋板补强，筋板的布置方向沿搅拌扭矩的传递路径排布，可有效分散减速机运行时的反扭矩，避免焊缝长期受交变载荷出现开裂。框架的侧面预留有走线支架的安装孔位，可规整布置动力电缆、传感器线缆，避免生产过程中物料飞溅、蒸汽腐蚀造成线缆老化破损。考虑到化工、冶金场景的腐蚀环境，框架的所有外露焊接边均做倒圆角处理，消除涂装死角，保证防腐涂层的附着完整性。

　　在安装尺寸的匹配上，框架的底部跨距参考常用规格钢制搅拌槽的槽顶加强筋间距设计，可直接搭设在槽顶的环形加强筋上，无需额外在槽顶焊接辅助支撑，减少槽体的现场焊接变形量。上部动力安装面的螺栓孔位适配主流规格的齿轮减速机、摆线针轮减速机安装尺寸，覆盖0.75kW到15kW区间的常用搅拌驱动功率，可满足不同黏度物料的搅拌动力承载需求。框架的整体高度经过优化，既保证搅拌轴的上端有足够的支撑跨距，减少轴系的悬臂长度，降低轴端的绕度，又不会占用过多槽顶的操作空间，方便操作人员观察槽内物料状态、添加生产辅料。

　　针对现场常见的物料飞溅、冲洗水侵蚀问题，框架的顶部设计有向外倾斜的导流边，可将落在框架上的冲洗水、物料溅液导流向槽体方向，避免积液渗入减速机安装面造成连接螺栓锈蚀。框架上预留的吊装孔位经过重心校核，单台框架吊装时可保持水平状态，方便现场高空安装作业时的对位调整，无需额外牵拉缆风绳校正姿态。
