造纸厂制浆处理车间生产设备布局方案

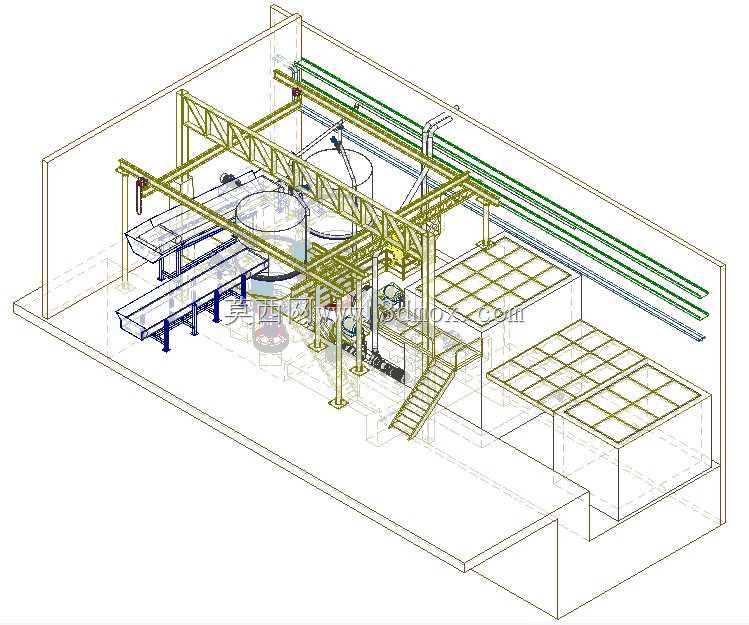

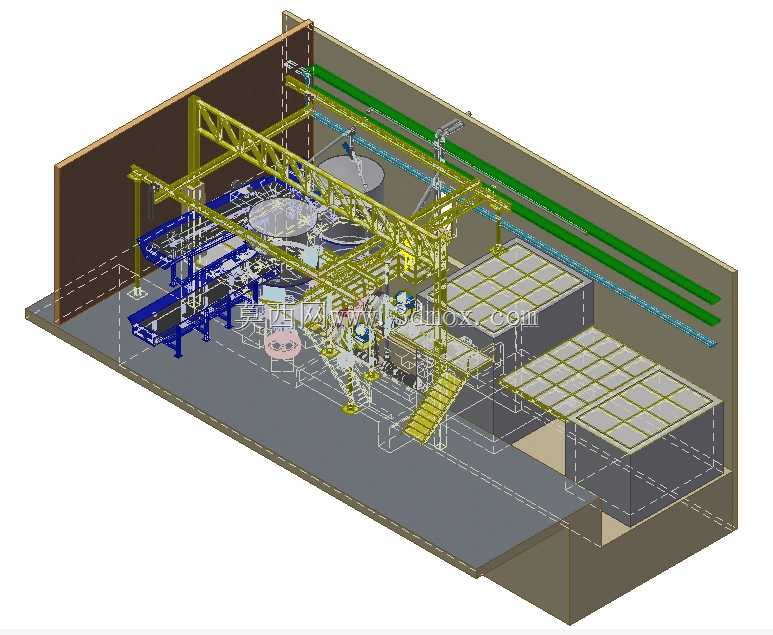

这套三维布局还原了制浆工段的真实厂房排布逻辑，覆盖从原料输送到浆料预处理的全流程设备占位，可直接作为同规模制浆车间规划的参考底图。从现场安装边界来看，整体布局依托厂房原有梁柱结构搭建上层操作钢平台，平台高度预留了下方罐体的检修空间，爬梯位置避开了主物料输送通道，同时兼顾了操作人员上下平台的动线合理性，不会与地面设备的运维路线产生交叉。

制浆核心罐体沿厂房侧墙依次排布，上方架设的桁架式管廊整合了浆料输送管、清水管、排污管的走线路径，避免管线在车间内杂乱排布，也减少了管线跨通道带来的净高占用问题。原料输送采用倾斜式皮带输送机，进料端对接车间外部原料上料区，出料端直接对准首台制浆设备的进料口，输送长度根据厂房柱距做了适配调整，皮带两侧预留的检修宽度满足单人侧身通行与常规维护操作的空间需求。

地面区域的设备排布充分考虑了运维需求，每台制浆设备周边预留了不小于一米的操作空间，设备基础的位置与厂房地面承重梁的分布完全对齐，避免后期安装时出现地面承重不足的问题。操作平台的格栅板铺设范围覆盖了所有需要人工操作的阀门、观察口位置，平台护栏的高度符合工业安全规范，临边位置做了加高处理，防止工具或杂物掉落至下方设备区域。

从设计思路上看，这套布局优先理顺了物料流向，原料从车间一端进入，经过碎浆、筛选、初磨几道工序后，从另一端输出至后续造纸工段，全程无反向输送的路径，最大程度减少了物料输送的能耗与堵料风险。管廊的分层设计将不同介质的管线分开排布，腐蚀性浆料管布置在最下层，清水管、电缆桥架布置在上层，避免管线泄漏时互相影响，也方便后期管线的检修与更换。

车间内的通道设置区分了主通道与辅助通道，主通道宽度满足小型叉车通行，可用于设备配件运输与日常巡检，辅助通道连通各台设备的操作位，宽度满足单人携带工具通行即可，在保证运维便利性的前提下尽可能压缩了非生产区域的占地，提升了厂房的空间利用率。所有设备的安装定位都预留了后期技改的冗余空间，比如制浆罐体旁预留了后续增加筛选设备的空位，管廊上也预留了新增管线的安装位置，可适配产能小幅提升后的改造需求。
