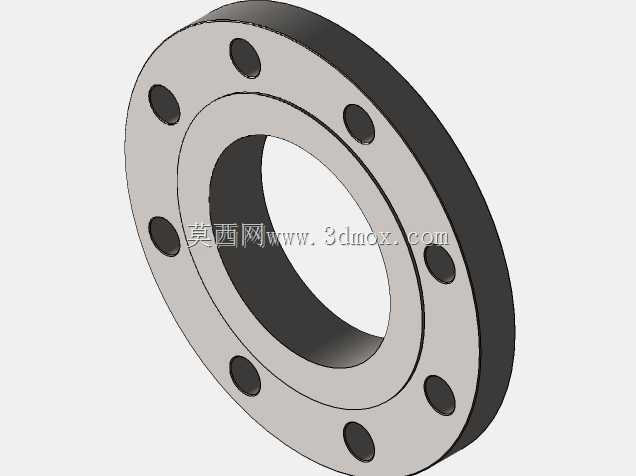

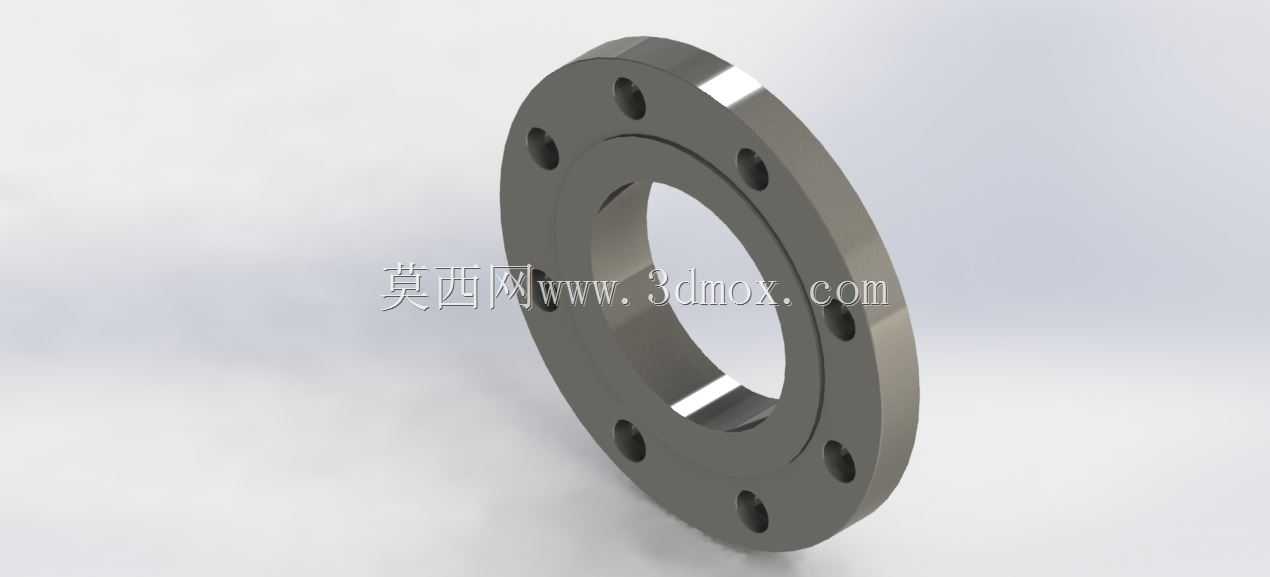

4英寸DN100美标150磅级滑套法兰结构

在工业管路系统的搭建作业中，法兰是实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心承压连接件，这款对应4英寸公称通径、美标150磅压力等级的滑套式法兰，是民用给排水、化工介质输送、暖通循环水、低压蒸汽管网等场景里应用频次极高的连接部件。不同于对焊法兰需要将管段坡口后与法兰颈做环向满焊的装配形式，滑套法兰的内孔预留了适配对应通径管道外径的装配间隙，现场施工时可直接将管道穿入法兰内孔，调整好法兰密封面与管端的距离后，在法兰内外两侧分别做角焊缝即可完成固定，对现场施工人员的焊接操作要求更低，装配找正的效率更高，尤其适合管路改造、现场安装空间受限、管线排布调整频次较高的作业场景。从结构设计逻辑来看，这款法兰的密封面采用突面形式，密封面的平面度、表面粗糙度均匹配非金属软垫片、缠绕式垫片等常规150磅级管路用密封件的使用要求，压紧时可让垫片均匀受压，实现可靠的静密封效果，避免介质输送过程中出现渗漏。法兰盘周向均匀分布的螺栓孔，孔位分度圆直径、螺栓孔直径、螺栓孔数量完全匹配美标150磅级DN100法兰的尺寸规范，安装时可与同压力等级、同通径的阀门、法兰式管道配件直接配对，无需额外加工适配。法兰本体的厚度经过承压强度校核，可承受150磅级对应的常温工况下额定工作压力，满足低压流体输送场景的结构强度要求，不会在长期承压、管路振动的工况下出现结构变形。在实际选型使用过程中，需要注意这款滑套法兰的适用场景边界，由于其与管道的连接形式为角焊缝，焊接强度和密封冗余度低于对焊法兰，因此不适用于高温高压、易燃易爆、高毒性介质的长输管线，更适合常温低压、介质危险性较低的公用工程管路系统。建模过程中严格遵循对应标准的尺寸公差要求，螺栓孔的位置度、密封面的平面度、内孔与法兰端面的垂直度等形位公差均按实际加工精度做了还原，可直接用于管路排布的干涉检查、预制件的装配模拟、施工方案的可视化交底，也可作为非标管路系统设计时的标准件选型参考，帮助设计人员快速完成管路连接节点的结构设计，减少重复绘制标准件的工作量。
