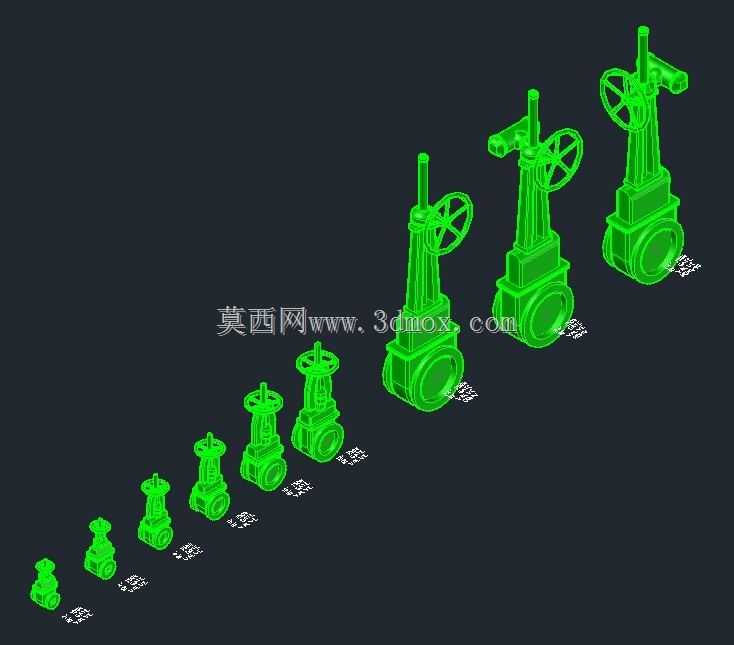

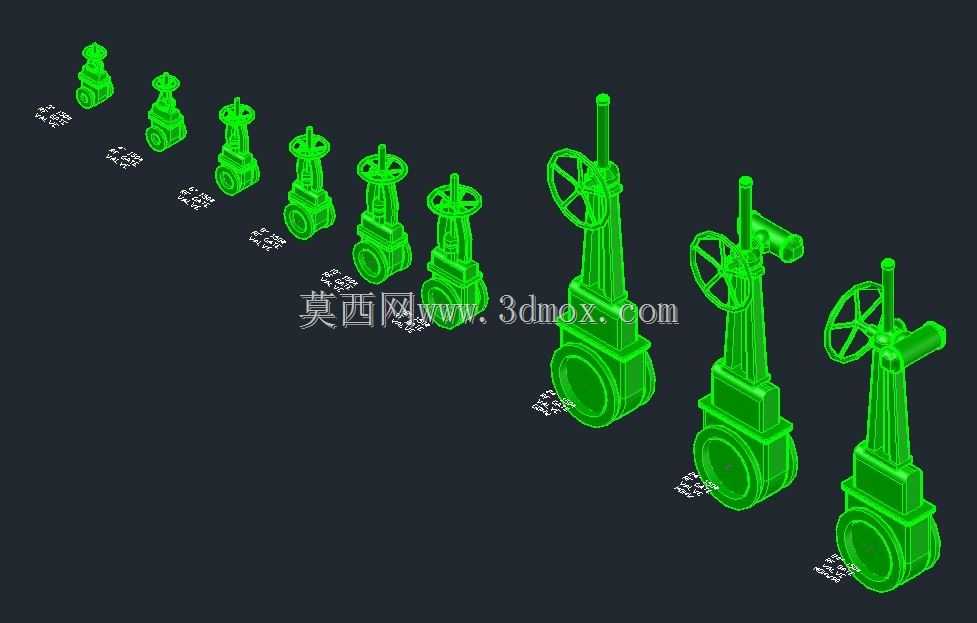

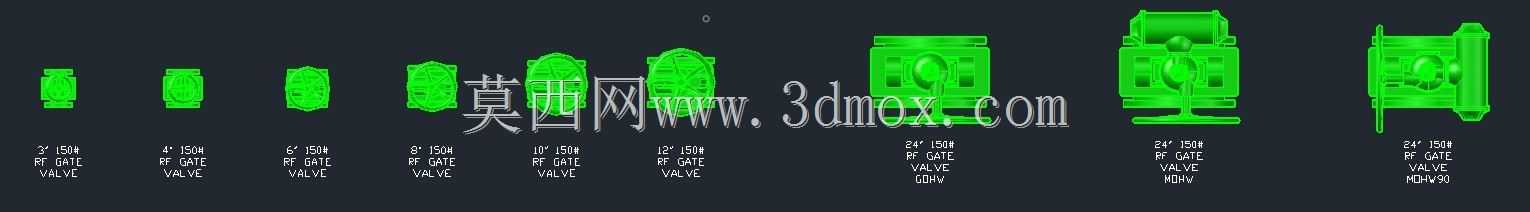

150磅级RF连接面明杆闸阀系列三维结构

这套闸阀模型覆盖了从小口径到大口径的全系列150磅级RF面连接产品，主要应用在石油化工、市政给排水、暖通空调、火力发电等行业的常压管路系统中，核心作用是对管路内的流体介质做通断截断操作，不适合做节流调节使用，避免闸板长期受介质冲蚀出现密封面损坏的问题。从实际工程选型角度看，不同通径的闸阀对应不同的管路流量需求，小口径型号多用于支管段、仪表旁通管路，大口径型号则安装在主干管线、泵房进出口等位置，承担大流量介质的截断控制任务。设计层面上，该系列闸阀采用明杆结构，阀杆随闸板升降做直线运动，操作人员可以直观通过阀杆伸出高度判断阀门的开关状态，避免出现误操作；手轮与阀杆的配合采用梯形螺纹传动，传动效率适中，具备一定的自锁特性，不会在介质压力作用下出现闸板自行移位的问题。连接端采用RF突面法兰结构，密封面凸台高度符合通用管路法兰标准，安装时配合非金属垫片就能实现可靠密封，适配150磅级压力等级的管路法兰安装尺寸，安装边界上需要预留足够的阀杆上升空间，大口径型号还额外配置了齿轮辅助操作机构，降低大口径阀门的操作力矩，避免单人操作时无法开关到位的问题。从结构细节看，闸板采用楔式单闸板结构，加工工艺性好，密封面角度匹配阀座密封面，关闭时借助介质压力实现辅助密封，阀体流道采用直通式设计，介质流动阻力小，全开状态下不会出现明显的压损，适合输送水、油品、蒸汽等多种常规介质。建模过程中对不同通径型号的结构做了参数化适配，手轮尺寸、阀杆直径、阀体壁厚都随通径增大做对应调整，符合常规阀门的设计规范，安装法兰的螺栓孔数量、孔径、孔距都匹配对应压力等级的标准要求，可直接用于管路布置的三维装配校验，提前核对阀门安装时与周边管线、设备、支吊架的空间干涉问题，也可用于阀门采购前的结构确认、运维培训的结构演示使用。
