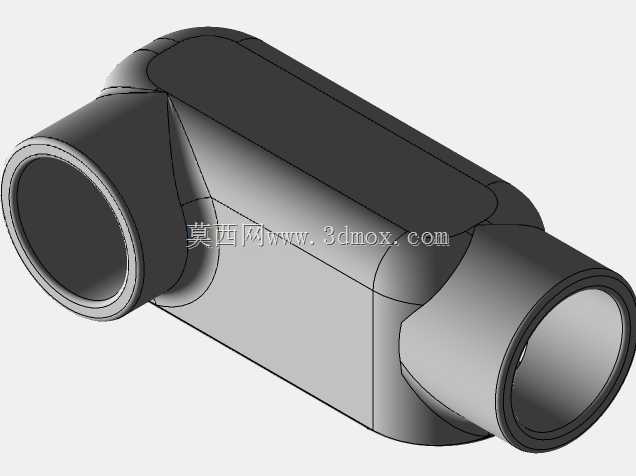

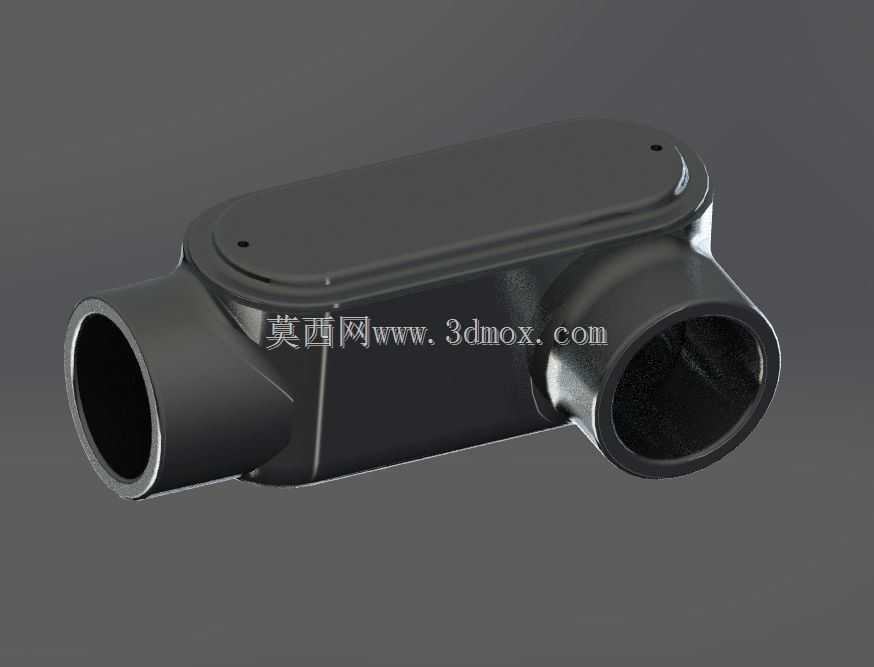

电气布线用康杜莱特L型穿线盒结构

在工业电气布线、建筑机电安装、厂区管线敷设场景中，这类L型穿线转接件是线缆防护与转向的核心配件，主要用于硬质穿线管路的直角转向位置，避免线缆在弯折处出现绝缘层磨损、应力集中断裂的问题，同时为管路转角位置提供密封防护，隔绝粉尘、水汽侵入管线内部，保障线缆运行的稳定性。从结构设计来看，整体采用两端同轴对接、中部扩容的腔体结构，两端的承插口尺寸匹配常规穿线钢管的外径公差，安装时可直接插入对应规格的穿线管，配合锁紧件或密封胶圈完成固定，无需额外加工转接坡口，能大幅降低现场安装的施工难度。中部的椭圆形腔体是设计的核心考量，相比普通直角弯头，扩容后的腔体预留了足够的线缆弯曲半径，即使是多股铜芯线缆、带屏蔽层的控制线缆，在转角位置也能保持符合布线规范的弯曲弧度，不会出现线缆折死弯、线芯受损的情况，同时腔体上方的密封盖板通过周边的紧固点实现压合密封，后期线路检修时无需拆解两端的管路，直接打开盖板即可完成线缆抽拉、接头检修的操作，大幅降低后期运维的工作量。从安装边界来看，两端接口的中心距、腔体的整体高度都经过适配性设计，既不会因为腔体过大占用过多桥架或墙面的安装空间，也不会因为腔体过小导致线缆排布拥挤，安装时可直接通过管卡固定在墙面、支架或桥架侧壁，适配明装布线的各类安装场景。在实际选型应用中，这类穿线件常被用在防爆区域、户外厂区、地下管廊的电气布线系统中，相比普通塑料穿线弯头，金属材质的结构具备更强的抗冲击、抗老化性能，能适应高低温、腐蚀环境下的长期使用，同时密封结构的设计能满足IP65级别的防护要求，避免外部杂物进入管线造成线缆腐蚀、短路等故障。建模过程中重点还原了接口的配合公差、盖板的密封止口结构、腔体的过渡圆角，所有壁厚都按照行业通用的铸造工艺要求设计，避免出现壁厚不均导致的铸造缺陷，两端接口的同轴度、端面平整度都符合实际加工的精度要求，可直接用于结构验证、安装模拟以及施工前的排布校验，帮助设计人员提前确认管线转角位置的安装空间，避免现场施工时出现管线干涉、安装空间不足的问题。
