气动法兰式四英寸球阀结构设计

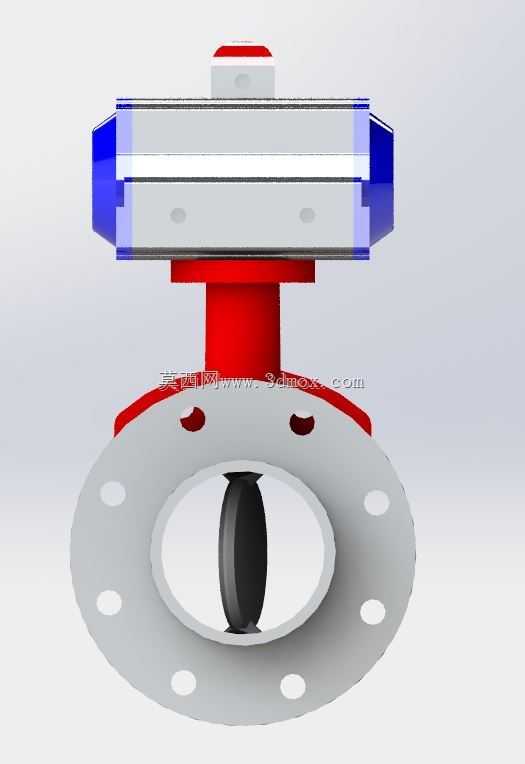

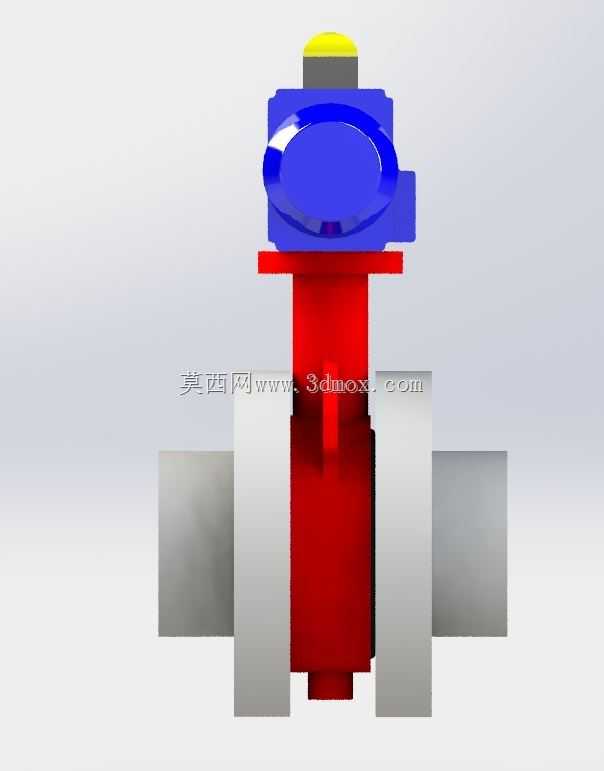

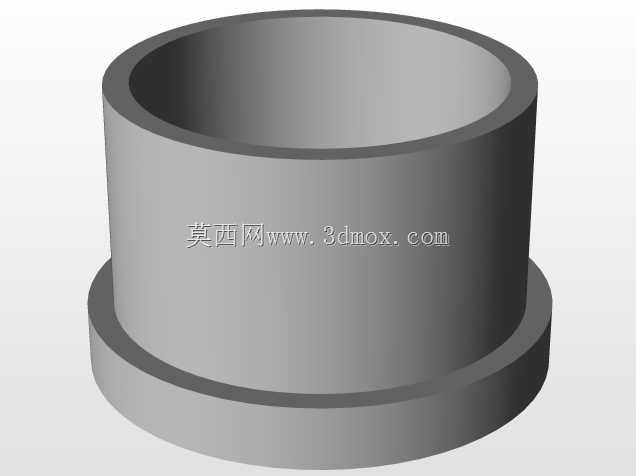

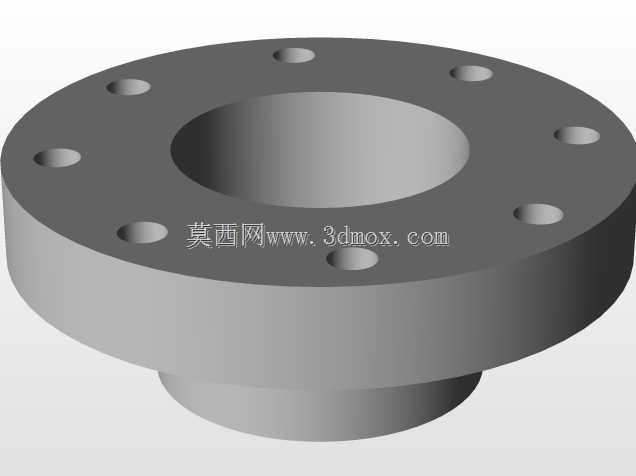

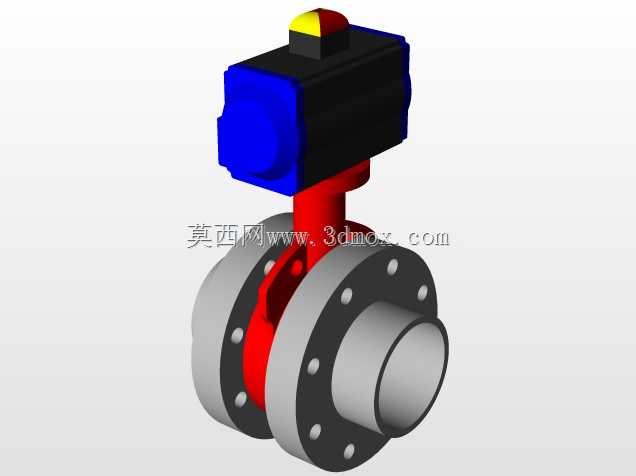

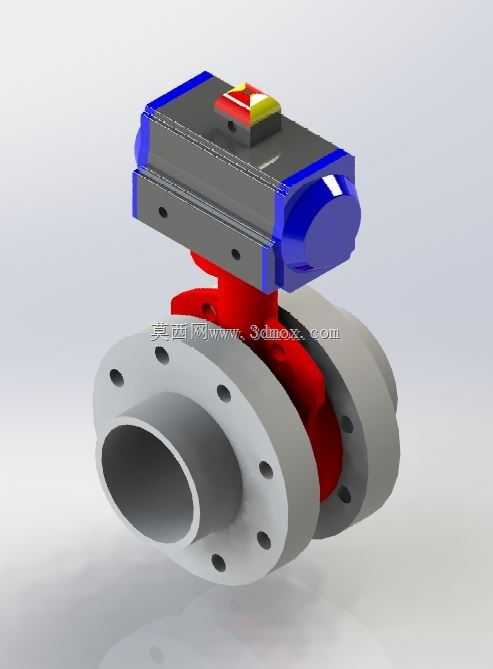

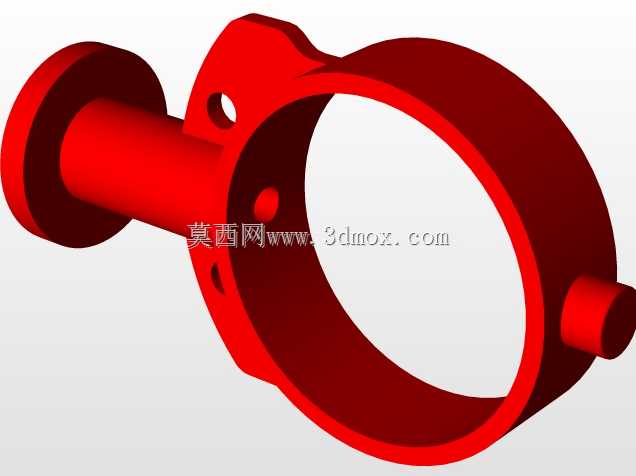

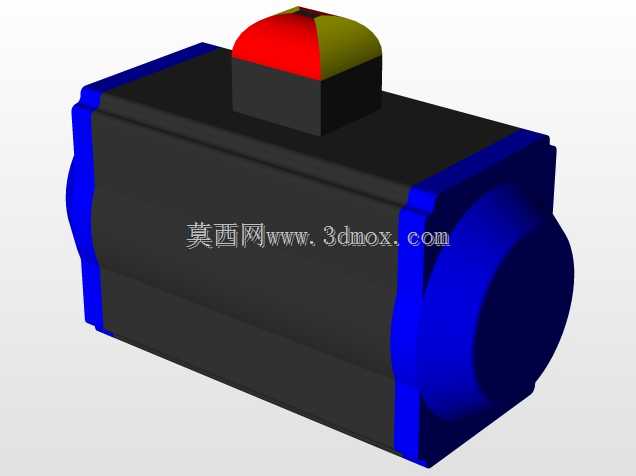

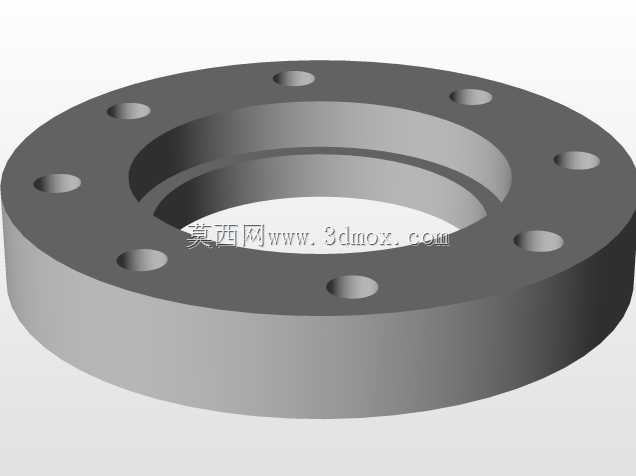

该阀件主要面向化工、市政给排水、暖通循环、轻工制程等工业管道系统的流体通断控制场景，适配公称通径4英寸的管线布设需求，可在常温常压的水、中性气体、低粘度油品等介质工况下稳定工作，执行器采用气动驱动形式，相比手动阀可实现远程信号联动控制，适配自动化产线的程控需求，相比电动阀响应速度更快，且具备本质防爆特性，可用于有易燃易爆介质隐患的厂区管段。从结构设计逻辑来看，整体采用上下分体式装配布局，下部为阀体流道部分，两端带标准凸面带颈法兰，法兰盘上均匀布设螺栓过孔，安装时可直接与同规格管线法兰通过螺栓组紧固，密封面适配常规非金属垫片即可满足密封要求，无需额外加工特殊密封结构；阀体内部的球形启闭件采用通孔等径设计，流道无缩径，介质通过时压损极小，不会出现介质滞留、杂物卡滞的问题，全开状态下流道通畅，可兼容管线通球扫线的作业需求。上部的气动执行器通过支架与阀杆连接，执行器采用角行程回转结构，气源驱动内部活塞带动齿轮齿条结构输出90度回转扭矩，直接驱动阀杆带动球体完成启闭动作，执行器顶部设置机械式位置指示器，可直观反馈阀门当前的启闭状态，方便现场巡检人员快速确认阀位，避免误操作。设计过程中充分考虑安装边界的适配性，执行器的横向宽度、顶部高度均控制在常规管线安装的操作空间范围内，不会出现与周边管线、支架磕碰干涉的问题，阀杆部位采用多重填料密封结构，可有效避免介质沿阀杆外漏，执行器与阀体连接的支架设置足够的拆装空间，后期更换密封件、维护执行器时无需将整个阀体从管线上拆下，可大幅降低现场运维的工作量。流道内壁做平滑过渡处理，减少介质湍流带来的冲蚀与振动，法兰连接面的平面度、螺栓孔位置度均按对应压力等级的公差要求设计，可直接匹配同压力等级的标准管线法兰，无需现场二次加工适配。
