2x3R规格卧式离心泵结构设计

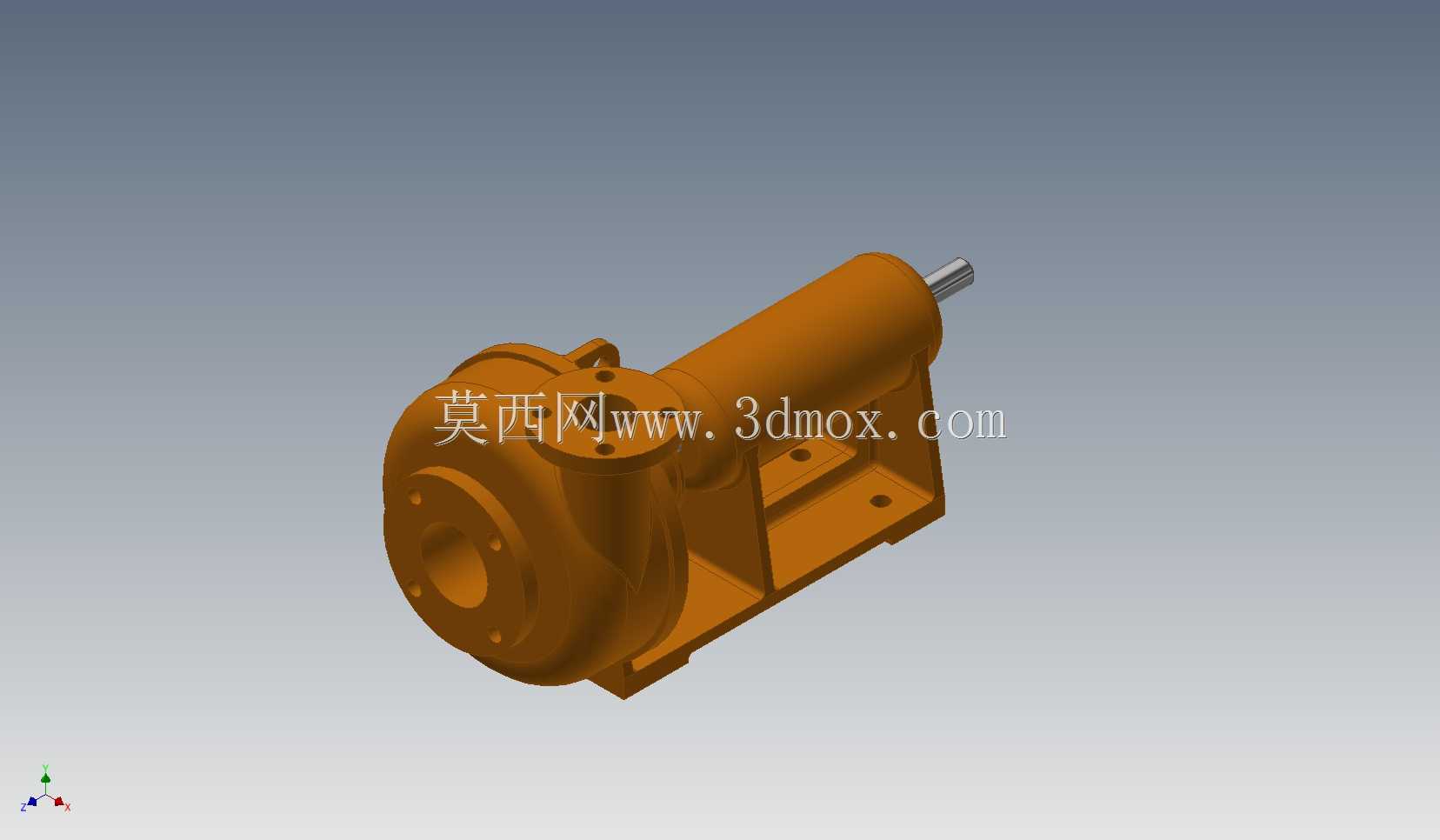

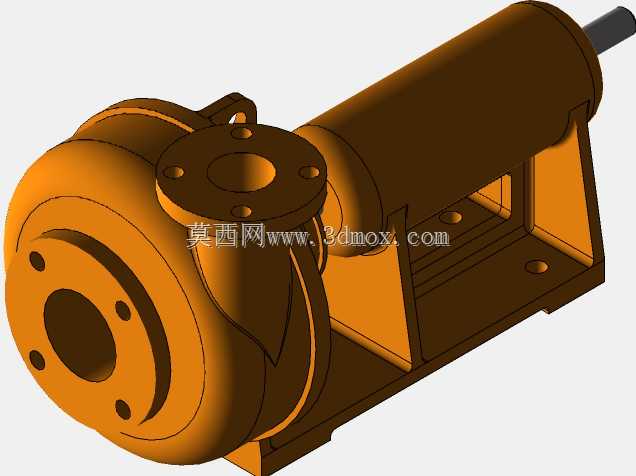

这款2x3R规格的卧式离心泵，在流体输送场景中适配性极强，不管是工业循环水系统、中小型给排水管网，还是化工流程里的中性介质输送，都能稳定发挥作用。从结构设计来看，整体采用卧式脚座安装布局，泵体与轴承座集成在同一块安装底座上，安装时只需对齐底座的螺栓孔位，找平后锁紧固定螺栓即可完成初步就位，安装基准面统一，能有效减少运行过程中的同轴度偏差带来的振动问题。进出口采用法兰连接结构，入口通径大于出口通径，匹配2x3的口径规格，这种设计能降低入口处的介质流速，减少汽蚀发生的概率，同时出口侧的流速提升可以保障输送压力满足管路需求。泵体采用蜗壳式流道设计，建模时完全按照水力型线构建过流曲面，流道过渡顺滑无突变，能减少介质在泵腔内的水力损失，提升运行效率。泵轴从轴承座端伸出，预留了标准的联轴器连接位，可直接匹配标准Y系列异步电机的轴伸尺寸，传动端的轴承位按照深沟球轴承的安装公差设计，能同时承受径向载荷与少量轴向载荷，保障叶轮运行时的跳动量控制在合理范围内。泵脚的安装孔位按照常规离心泵的安装尺寸规范排布，横向与纵向的孔距预留了足够的调整空间，适配多数现有泵房的安装基座尺寸，不需要额外对基座进行大规模改造。从建模细节来看，泵体上的法兰螺栓孔、底座安装孔、轴承端盖的连接螺孔都按照标准机械设计规范做了沉头与通孔处理，密封面预留了垫片安装的台阶位，实际生产时可直接参考模型进行铸件模具的开模，结构上没有出现倒扣或者无法加工的死角。叶轮部分隐藏在泵腔内部，与泵轴采用键连接传动，轴向靠轴肩与锁紧螺母固定，这种固定方式拆装便捷，后期维护更换易损件时不需要复杂的专用工具。整体结构没有冗余的设计部件，所有外部结构都兼顾了强度要求与拆装便利性，比如泵体顶部预留的排气孔位、底部的放液螺孔位置，都符合现场运维的操作习惯，不需要额外改动结构就能满足日常排气、停机排液的操作需求。
