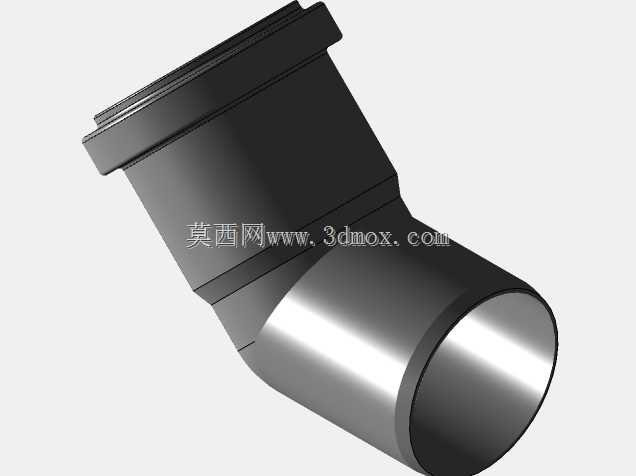

HTB型45度DN50排水弯头结构设计

在民用建筑排水、市政管网支路、小型工业废水输送的管路布设场景中，45度弯头是调整管路走向、降低水流阻力的核心管路配件，这款DN50规格的HTB弯头，正是针对公称通径50mm的排水管路转向需求设计的专用连接件。不同于90度弯头的直角转向带来的水流冲蚀与噪音问题，45度的弯折角度可以让管路内的水流以更平缓的轨迹转向，有效减少排水过程中的水锤效应，降低管内杂物在弯折处淤积堵塞的概率，尤其适合卫生间横管与立管衔接、阳台排水支管转向、屋面雨水管弯折等对排水流畅度有要求的布设场景。从结构设计来看，这款弯头采用等径直通弯折结构，两端接口尺寸完全匹配DN50管材的连接标准，一端带有适配卡箍或粘接连接的承口结构，安装时可以直接与同规格的硬质排水管材对接，不需要额外加工变径结构，接口处的加厚凸边可以提升连接后的密封性能，避免管路承压时出现渗漏问题。弯头的弯折段采用渐变圆弧过渡设计，内壁光滑无凸起台阶，不会在管内形成滞流区，排水过程中固体杂物可以顺着弧面顺利通过，长期使用也不容易出现挂污堵塞的情况。在安装边界上，这款弯头的轴向尺寸经过优化，两端接口的中心距控制在合理范围内，在狭小的管井、吊顶内布设管路时，不需要预留过大的转向空间，可以有效压缩管路布设的占用空间，适配老旧小区排水改造、精装房同层排水等空间受限的安装场景。弯头的外壁设置有环形加强筋结构，在不额外增加整体壁厚的前提下提升了管件的结构强度，既可以承受排水过程中的管内负压，也能抵御回填层、墙体包裹带来的外部压力，避免施工或使用过程中出现管件变形、开裂的问题。建模过程中完全参照排水管件的实际安装尺寸进行结构还原，对承口的配合公差、弯折段的曲率半径、接口处的倒角细节都做了精准复刻，既可以用于管路布设的三维预装配模拟，提前排查管路走向与周边结构的干涉问题，也能作为管件选型、安装交底的直观参考，帮助施工人员快速明确连接方式与安装空间要求。
