液压气动管路用凸轮锁紧式软管快插接头

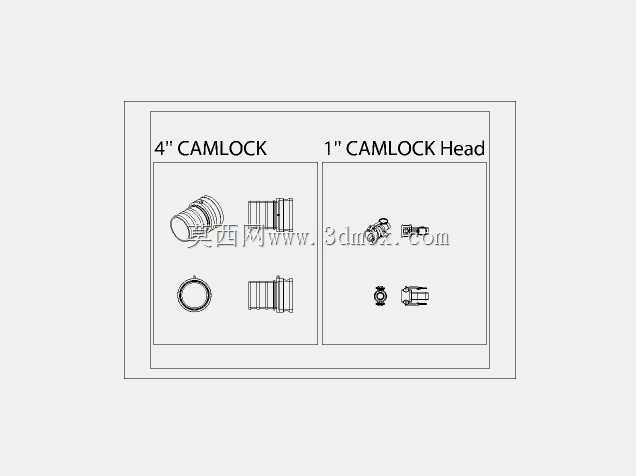

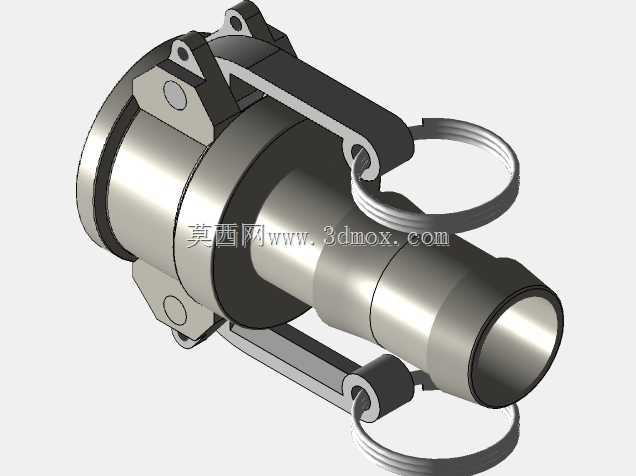

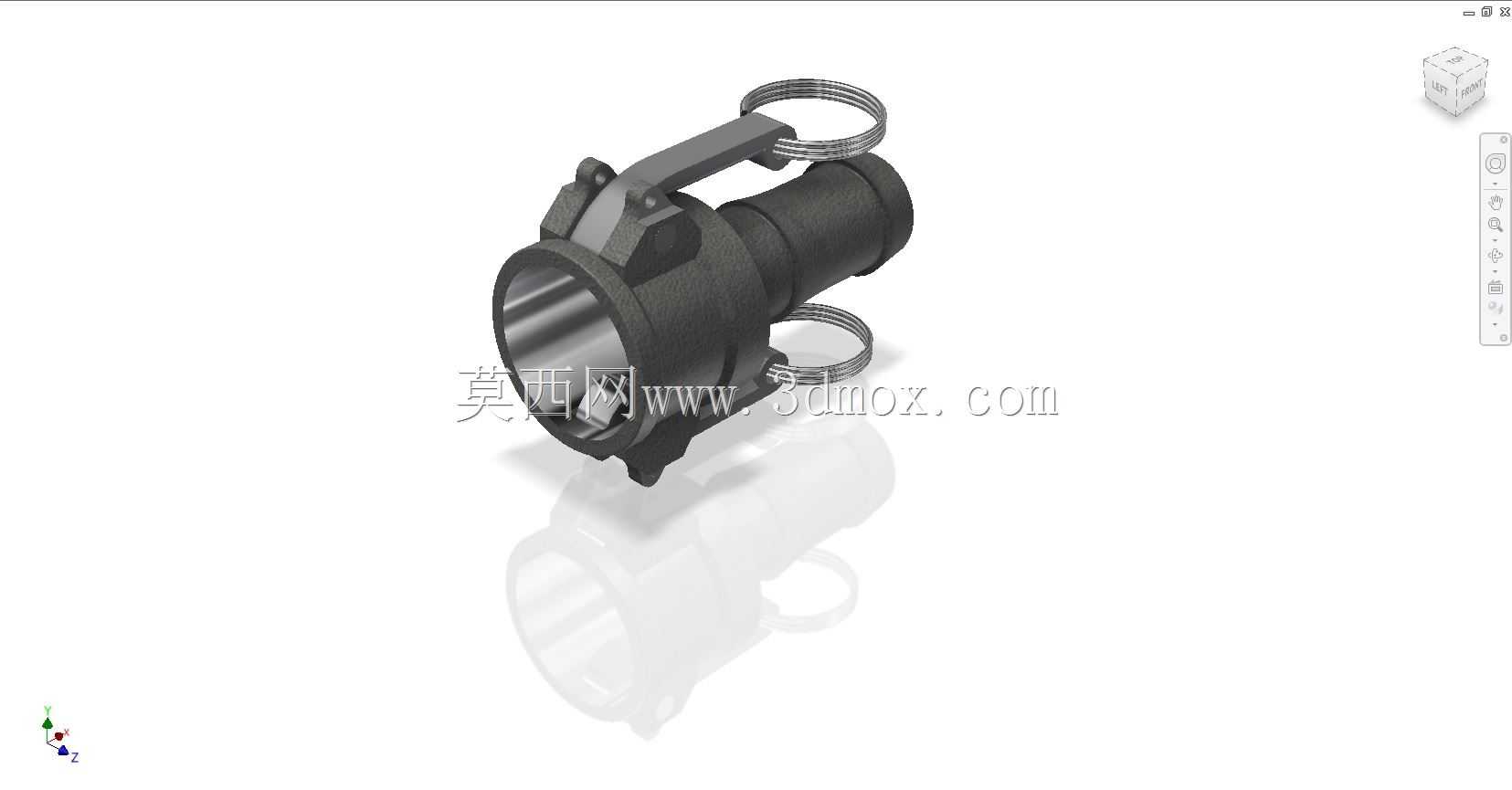

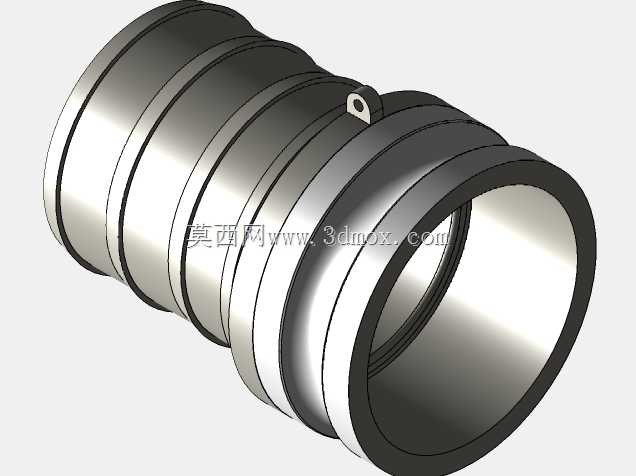

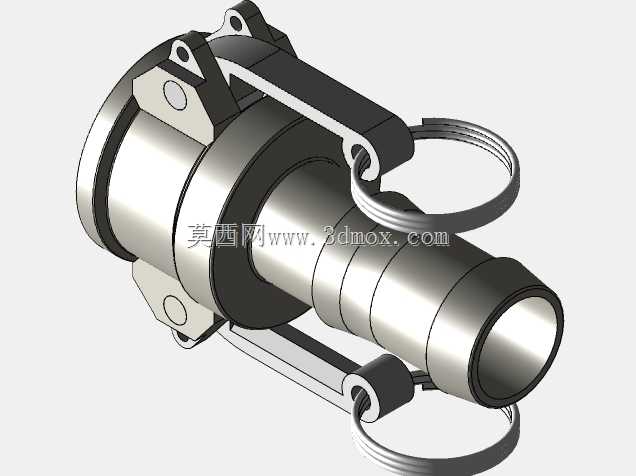

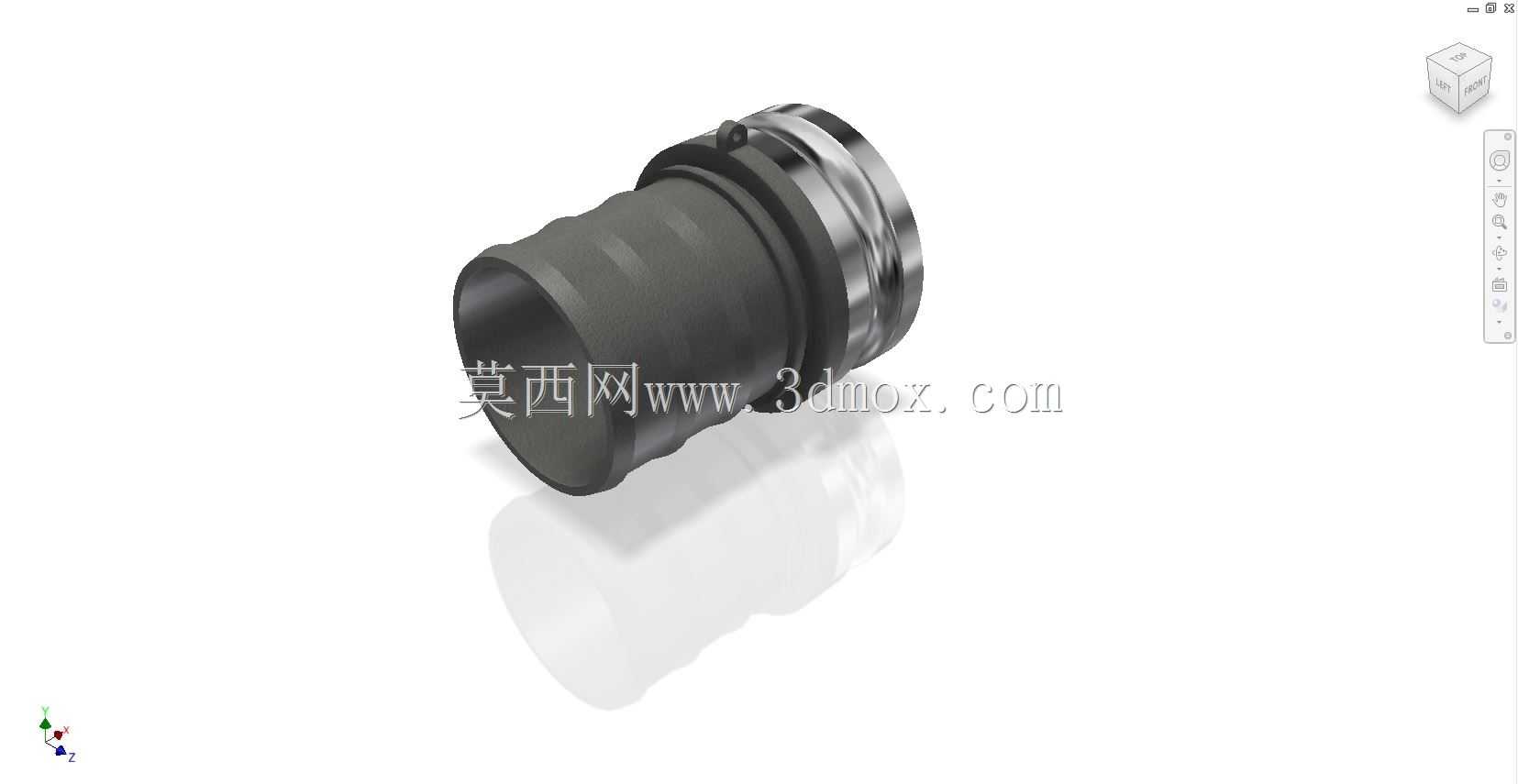

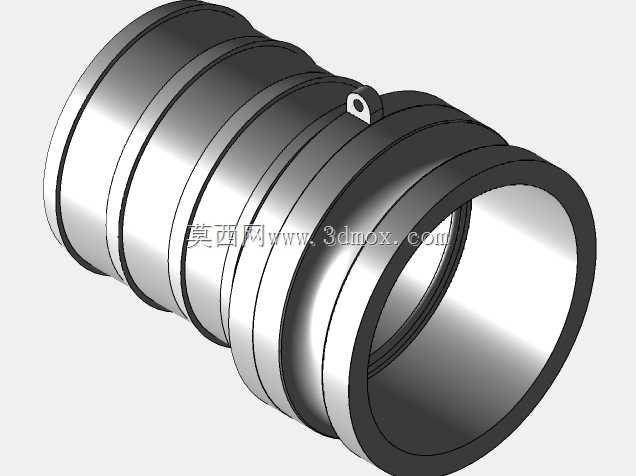

这类凸轮锁紧式软管接头，常应用在液压站外接油路、气动系统临时气路、工业流体输送管路的快速接驳场景，尤其是需要频繁拆装管路的生产线、移动液压设备、野外作业流体输送场景中，相比螺纹旋拧式接头，能大幅缩短管路拆装的操作时间，降低现场作业的劳动强度。从结构设计来看，接头一端采用多道环形倒刺的竹节式结构，用来插入橡胶软管、纤维增强软管内壁，倒刺的倾斜角度与高度经过反复校核，既能保证插入软管时的顺畅度，又能在管箍锁紧后提供足够的轴向拉脱阻力，避免管路带压工作时接头与软管脱开引发泄漏。另一端的凸轮锁紧结构，配套对应规格的公头对接时，只需将对接端插入后扳动外侧的锁扣，凸轮结构就会推动锁紧环径向收紧，牢牢卡住对接接头的定位槽，整个对接过程无需旋转接头本体，在管路已经排布固定的狭小安装空间内操作优势十分明显。设计时需要重点控制几个关键尺寸边界：竹节段的外径公差要控制在软管内径公差带的中上区间，过大会导致软管插入困难，过小则会出现密封失效、拉脱力不足的问题；锁紧端的对接止口深度要与配套公头的插入长度匹配，保证对接后内部密封圈的压缩量处于合理区间，压缩量过大容易加速密封圈老化破损，压缩量不足则会在带压工况下出现渗漏。接头的金属本体部分采用阶梯式变径设计，竹节段到锁紧段的过渡位置做了大圆角卸荷处理，避免管路受侧向弯折力时，应力集中在接头根部导致断裂。外侧的锁紧环采用不锈钢材质冲压成型，表面做钝化处理，兼顾耐磨性能与防锈能力，适配车间潮湿、户外露天等多种复杂作业环境。内部的密封槽尺寸按照对应压力等级的密封圈线径设计，槽宽与槽深的比例控制在1.2-1.4之间，保证密封圈在反复插拔对接后不会出现移位、挤切的问题。建模过程中，对凸轮锁的运动行程做了干涉校验，保证锁扣在开合全程不会与接头本体、外接管路发生剐蹭，同时锁紧状态下锁扣的自锁角度处于合理范围，不会因为管路振动出现意外松脱的情况。竹节段的每一道倒刺都做了微小的圆角处理，避免安装时割伤软管内壁，影响软管的使用寿命。这类接头在选型时，除了匹配通径尺寸，还要根据输送介质的类型选择对应的密封圈材质，输送普通液压油采用丁腈橡胶即可，输送腐蚀性流体则需要更换氟橡胶材质的密封件，同时要根据系统工作压力确认接头的壁厚是否满足强度要求，避免高压工况下本体出现变形导致锁紧失效。
