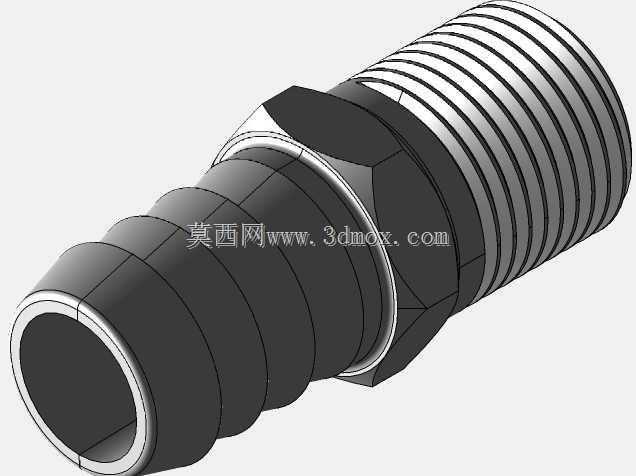

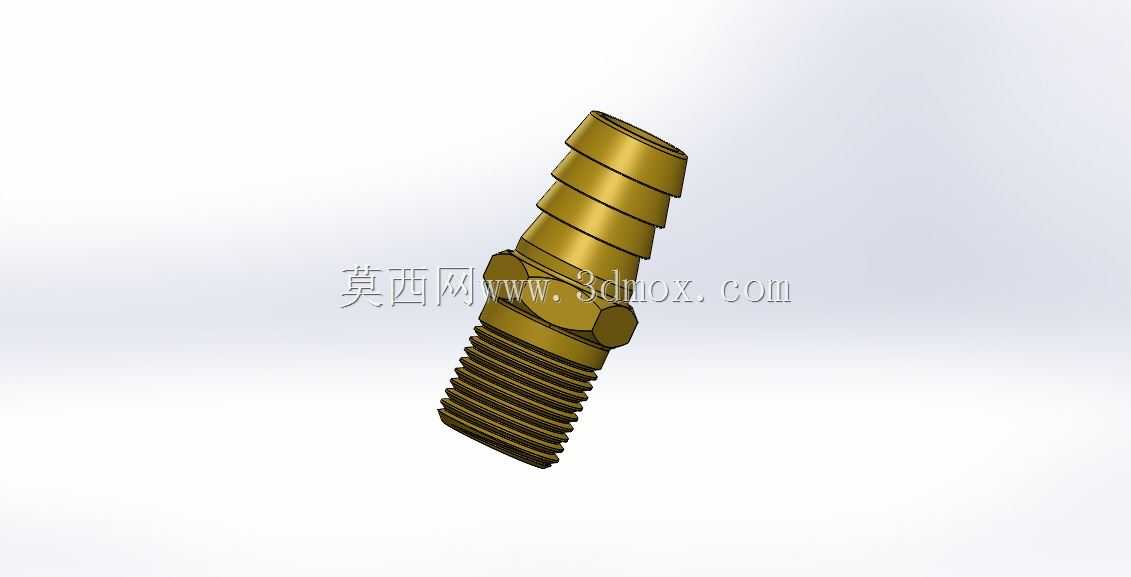

外螺纹宝塔式软管尾部接头结构

这类带外螺纹的宝塔式软管尾部接头，是气液管路系统里极为常见的连接件，日常在小型气动设备回路、低压给排水支路、润滑系统输油管路、小型空压机外接气路、园艺灌溉支管、实验台流体管路中都能见到它的身影，核心作用是实现硬管螺纹端与柔性软管的可靠连通，避免管路接驳处出现渗漏、脱管问题。从结构设计逻辑来看，接头一端采用标准外螺纹结构，可直接拧入对应规格的内螺纹基座、阀块或者设备接口上，螺纹段预留的长度刚好满足常规安装的拧入深度，不会因为过长顶到阀体内腔流道，也不会因为过短导致啮合牙数不足、连接强度不够；中间的六角台结构是专门为安装预留的施力位，使用普通活动扳手或者对应规格的开口扳手就能卡紧完成拧紧作业，不需要定制专用工装，现场安装维护的便利性很高。另一端的宝塔式倒刺结构是整个接头的核心功能段，多道环形倒刺沿着插接方向呈阶梯状分布，倒刺的外径略大于适配软管的内径，当软管被推套到接头上之后，软管自身的弹性回缩力会紧紧箍在倒刺的凹槽位置，每一道倒刺都能形成一道密封防线，同时倒刺的逆向倾角可以在软管受到轴向拉拽的时候牢牢卡住软管内壁，防止管路带压工作或者受外力拉扯时软管从接头上滑脱。本次建模的接头规格适配0.5英寸通径的软管，螺纹端匹配10毫米规格的螺钉安装接口，整体外形没有冗余的突出结构，安装之后不会和周边的管路、机架部件产生干涉，接头内部的流道做了等径过渡处理，没有突然的变径或者直角转折，流体经过的时候不会产生明显的压损，也不容易在拐角位置残留介质造成堵塞。建模过程中严格遵循实际加工的尺寸公差要求，倒刺的圆角、螺纹的牙型角、六角台的对边尺寸都完全符合行业通用的加工标准，不管是用来做管路系统的装配干涉校验，还是做接头类产品的结构改型参考，都能直接复用模型的参数，不需要再重新核对基础尺寸。这类接头通常采用黄铜材质加工，本身具备不错的耐腐蚀性和塑性，套入软管的时候不会因为边缘过于锋利割破软管内壁，长期使用也不容易生锈卡涩，后期拆卸维护的时候可以很轻松地将老化的软管从接头上拔下，更换新管之后就能继续使用，在低压流体输送场景下的使用寿命很长，也是设备管路搭建时选型优先级很高的一类基础连接件。
