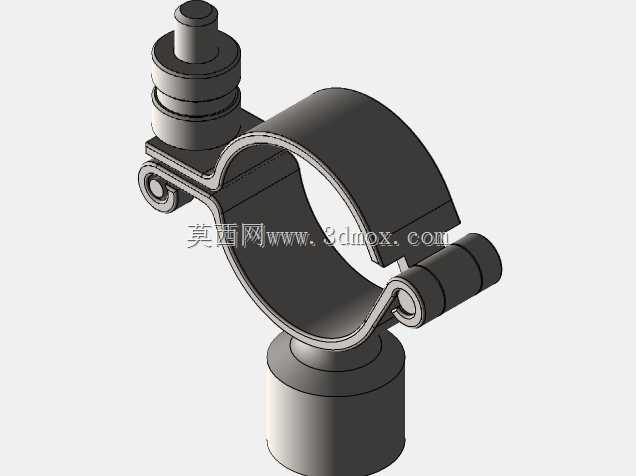

1.5英寸316L不锈钢快装管夹结构设计

在流体输送管路布设、小型液压站管路排布、户外设备管线固定场景中，这类1.5英寸规格的不锈钢管夹是管路系统里不起眼但直接影响长期运行稳定性的小部件，很多现场管路出现的振动磨损、接口渗漏问题，追根溯源往往是管夹选型或安装结构设计不合理导致的。这款管夹采用316L不锈钢材质加工，适配公称通径1.5英寸的圆管外壁，抱合段采用整圈圆弧过渡结构，没有尖锐棱角，安装时不会划伤管道外壁的防腐层或绝缘层，抱合开口处设计了带销轴的快锁结构，不需要完全拧下紧固件就能完成管夹的开合，现场检修更换管路时不用大范围拆解周边固定件，能大幅缩短现场运维的作业时间。管夹底部设计了带定位凸台的安装基座，基座上预留了标准安装孔位，安装时可以先将基座通过螺栓固定在设备机架、墙面支架或者管路排布的走行梁上，再将管道放入抱合弧面内扣紧锁止结构即可，安装边界适配常规的M6或者M8规格的固定螺栓，基座底部的贴合面做了铣平处理，和安装基面贴合时不会出现翘边，锁紧后不会因为设备运行的长期振动出现松脱移位。设计过程中特意在抱箍的弧面内侧预留了0.2mm的容差间隙，既可以适配管道外径的常规制造公差，也能在需要加装橡胶减震垫的场景下留出垫层空间，避免硬接触导致的管路振动传导；锁止端的销轴采用同材质不锈钢加工，和销孔的配合间隙控制在0.05mm以内，开合时没有明显旷量，长期反复开合也不会出现销轴变形或者卡滞的问题。不同于普通的冲压薄钢板管夹，这款管夹的抱箍部分采用了加厚的板材折弯成型，整体刚性更强，在固定带一定压力的流体管路时，不会因为管路的脉冲振动出现抱箍变形张开的问题，在化工管路、户外净水设备管路、食品加工生产线的流体管路布设中都能适用，316L的材质本身耐锈蚀性能优异，在潮湿或者有弱腐蚀的环境下也能长期保持结构强度，不需要频繁更换锈蚀的固定件。在做三维结构设计时，各个折弯处的圆角都做了应力释放处理，避免折弯处出现应力集中导致的开裂问题，锁止结构的卡扣位置做了导向斜面，扣合时不需要额外撬动就能顺利卡入到位，降低现场安装的操作难度。
