Rotarex F4208黄铜螺纹电磁阀结构设计

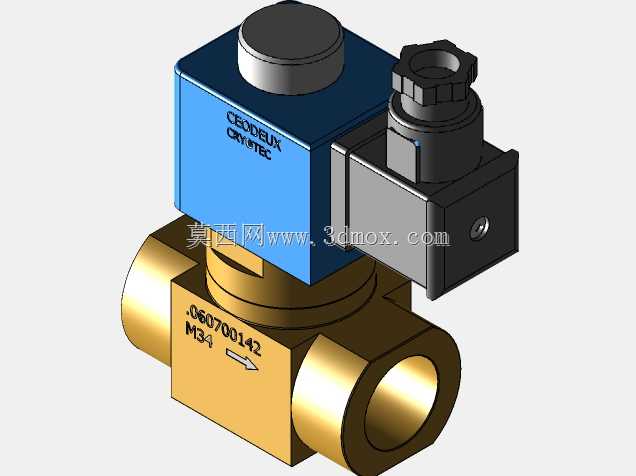

这款G3/4口径的直动式电磁阀，常被应用在中小通径的工业流体管路通断控制场景中，覆盖压缩空气、惰性气体、低压洁净流体等介质的自动化控制需求，常见于气动控制系统、小型流体分配台、实验室气路、暖通配套管路等场景，作为管路通断的执行元件，依靠电磁线圈得电产生的电磁力驱动内部阀芯动作，完成管路的通断切换，失电状态下依靠内部复位弹簧带动阀芯回归初始位，实现管路的自动截断。从结构设计来看，阀体采用锻造黄铜加工成型，流道为直通式结构，进出口为G3/4圆柱内螺纹，符合BSP螺纹连接标准，安装时无需额外焊接，仅需搭配对应规格的外螺纹管接头即可完成管路对接，阀体表面刻印的流向标识可避免安装时接反介质方向，减少现场安装失误。上部的电磁驱动部分采用模块化设计，线圈外壳做了方型防护结构，侧置的接线端预留了标准线缆接入口，可适配常规的电气接线防护要求，线圈与阀体之间的密封结构做了分层设计，可避免介质渗漏到线圈腔体内，提升长期运行的可靠性。从安装边界来看，该阀整体为紧凑型布局，阀体通径对应的流道通径与G3/4管路通径匹配，不会产生额外的流道缩径压损，线圈部分的顶部预留了手动操作按钮空间，侧方接线端的出线方向可根据安装现场的布线需求调整，安装时需预留线圈侧方的接线操作空间，以及阀体两端的管接头拧入空间，相邻管路元件的安装间距需避开线圈的外轮廓尺寸，避免安装干涉。建模过程中对阀体的黄铜锻压外形、线圈的塑壳分模线、接线端的锁紧螺母结构都做了细节还原，内部流道的过渡圆角、阀芯安装腔的同轴度特征都按照实际产品的加工特征做了还原，可直接用于管路布局的干涉检查、设备装配的BOM统计、以及虚拟调试中的动作模拟，能够帮助设计人员在方案阶段就完成阀件的安装空间校核，避免后期装配时出现空间不足、接线操作位被遮挡等问题。
