立式多级离心泵格兰富CR15结构展示

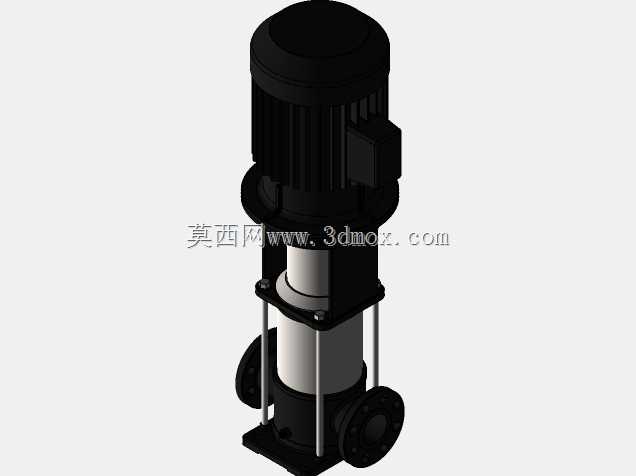

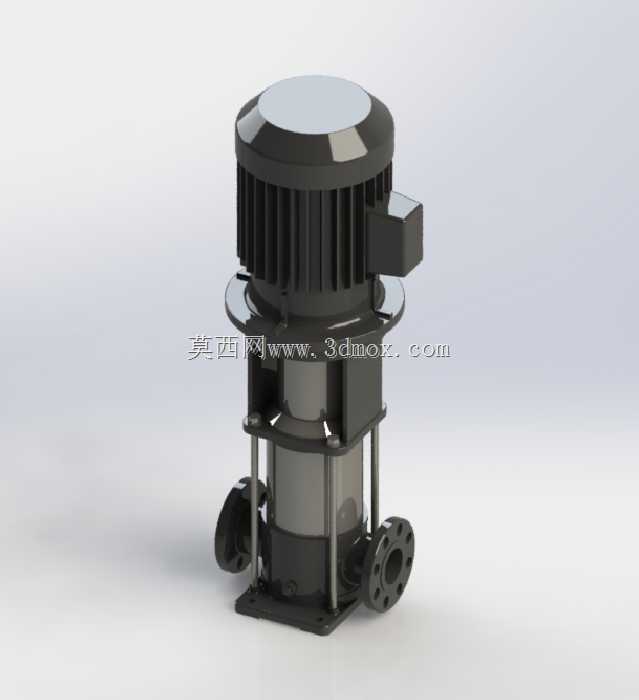

这款立式多级离心泵的三维结构，完整还原了设备从驱动端到流体端的全部装配关系，在民用供水、工业循环、水处理增压等场景中，这类设备是流体输送环节的核心动力单元。日常选型时，首先要匹配现场的安装边界，立式结构的优势在于占地面积小，同流量参数下相比卧式泵能节省近六成的地面安装空间，对于泵房空间紧凑的改扩建项目、高层楼宇供水机组集成场景十分友好。从结构设计逻辑来看，上部的驱动电机与下部泵体采用同轴直联的装配方式，省去了中间联轴器的传动损耗，也减少了后期运维中对中校准的工作量，电机端的散热筋结构沿圆周均匀排布，能在连续运行时保证驱动端的热量快速散出，避免长时间高负载运行出现过热问题。泵体的过流段采用多节叶轮串接的结构，每一级叶轮对应固定的扬程增量，可根据实际需要的输送扬程调整叶轮级数，这种模块化的设计思路既方便生产端的标准化制造，也能让运维人员快速更换磨损的过流部件。进出口采用侧进侧出的法兰连接形式，法兰的螺栓孔位、密封面尺寸完全匹配通用管路标准，现场对接管路时不需要额外制作过渡连接件，底部的安装底座预留了地脚螺栓固定孔，安装时可直接固定在混凝土基础或者型钢机架上，底座的加强筋结构能抵消设备运行时产生的径向振动，避免长时间运行出现管路松动、设备偏移的问题。建模过程中对泵体的拉杆紧固结构、机械密封安装位、接线盒的出线方向都做了1:1的还原，结构设计人员可以直接参考这个模型完成泵房的管路排布、机组间距校核，避免现场安装时出现设备干涉、检修空间不足的问题。在实际工况中，这类泵可用于清水输送、冷却循环、供水增压等场景，过流部件的结构设计充分考虑了流体的流道顺滑性，能减少流体在泵腔内的湍流损耗，提升运行效率，同时降低运行时的流体噪音。
