直联式75马力离心泵机组结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:285968
  • 直联式75马力离心泵机组结构设计

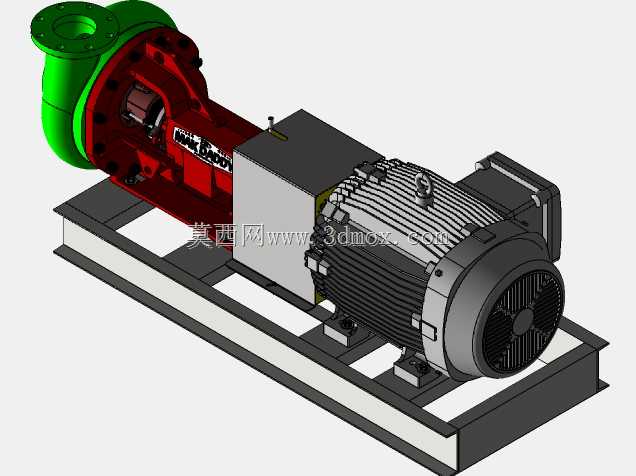

这款直联式离心泵机组主要面向工矿流体输送场景设计,可适配清水、低腐蚀性工业流体的输送作业,常见于厂区循环水系统、给排水工段、中小型水利调蓄节点,也可作为生产流程中的流体增压单元使用,能匹配常规工业管路的压力与流量输送需求。从结构设计来看,机组采用泵头与电机直联共架的布局形式,省去了传统联轴器传动的冗余连接结构,既压缩了整机的轴向安装尺寸,也减少了传动环节的功率损耗,同时降低了后期运维中对中校准的工作量。泵头部分采用端吸式结构设计,进水口沿轴向布置,出水口为垂直向上的法兰连接形式,这种流道布局能让流体进入叶轮后获得更平顺的转向,减少流道内的紊流损失,提升泵组的运行效率。泵壳采用蜗壳式结构,壁厚设计兼顾承压能力与铸造工艺性,连接法兰的螺栓孔位排布符合通用管路连接标准,可直接对接同规格的工业管路,无需额外制作转换连接件。动力端采用标准卧式异步电机配套,电机与泵头的连接端设置了密封隔离腔,可避免输送介质渗漏进入电机绕组,提升机组运行的可靠性。整机共用一体式焊接撬装底座,底座上预留了电机与泵头的安装定位基准面,加工时一次装夹完成定位面铣削,保证泵轴与电机轴的同轴度公差控制在允许范围内,避免运行过程中出现偏磨、振动超标的问题。底座的安装孔位按照常规混凝土基础的预埋螺栓间距设计,现场安装时可直接将撬座固定在预制基础上,无需额外制作安装支架。从安装边界来看,机组的侧向预留了足够的检修空间,泵头端的密封件更换、叶轮检修无需完全拆解整机管路,只需拆开泵壳端盖即可完成常规维护作业;电机端的散热风扇侧预留了通风间隙,保证电机运行时的散热需求,避免因通风不足导致电机温升超标。设计过程中对整机的重心位置做了校核,将重心控制在撬座的中心区域,避免吊装、运输过程中出现倾翻风险,同时底座的型钢选型兼顾了刚性与重量控制,既保证运行过程中底座的变形量在允许范围内,也不会过度增加整机重量,方便现场转运与吊装就位。流道设计时对叶轮的叶片型线做了优化,匹配75马力的动力输出,让泵组在额定工况点运行时处于效率最优区间,同时兼顾了小流量工况下的运行稳定性,避免出现严重的汽蚀问题,延长过流部件的使用寿命。
