手动式管装工件夹持用管虎钳结构

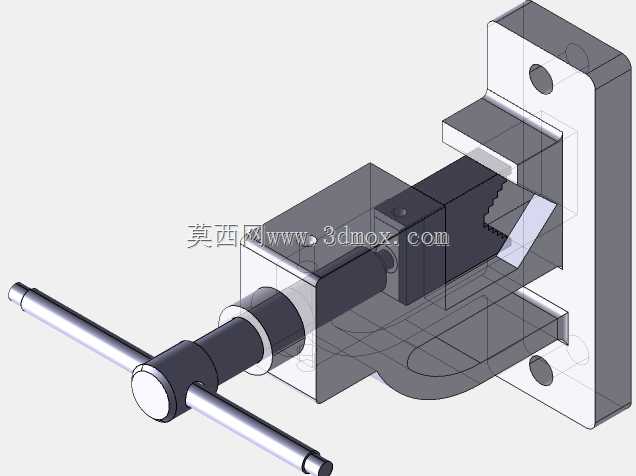

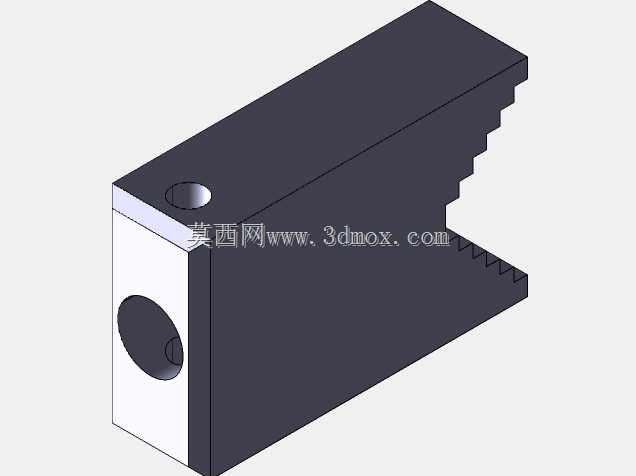

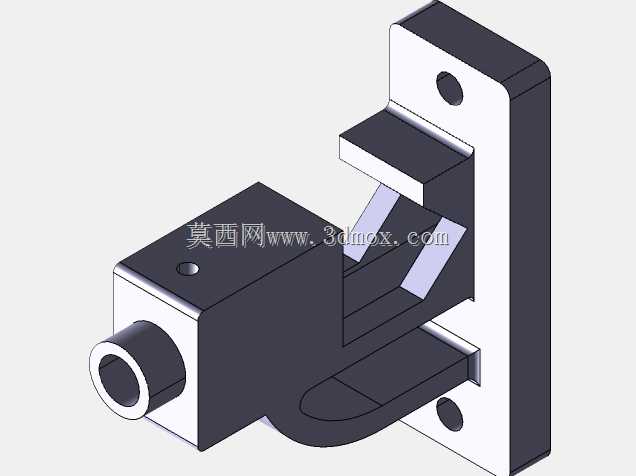

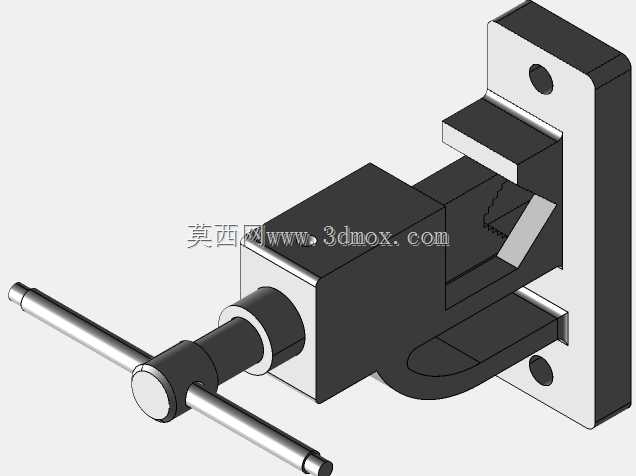

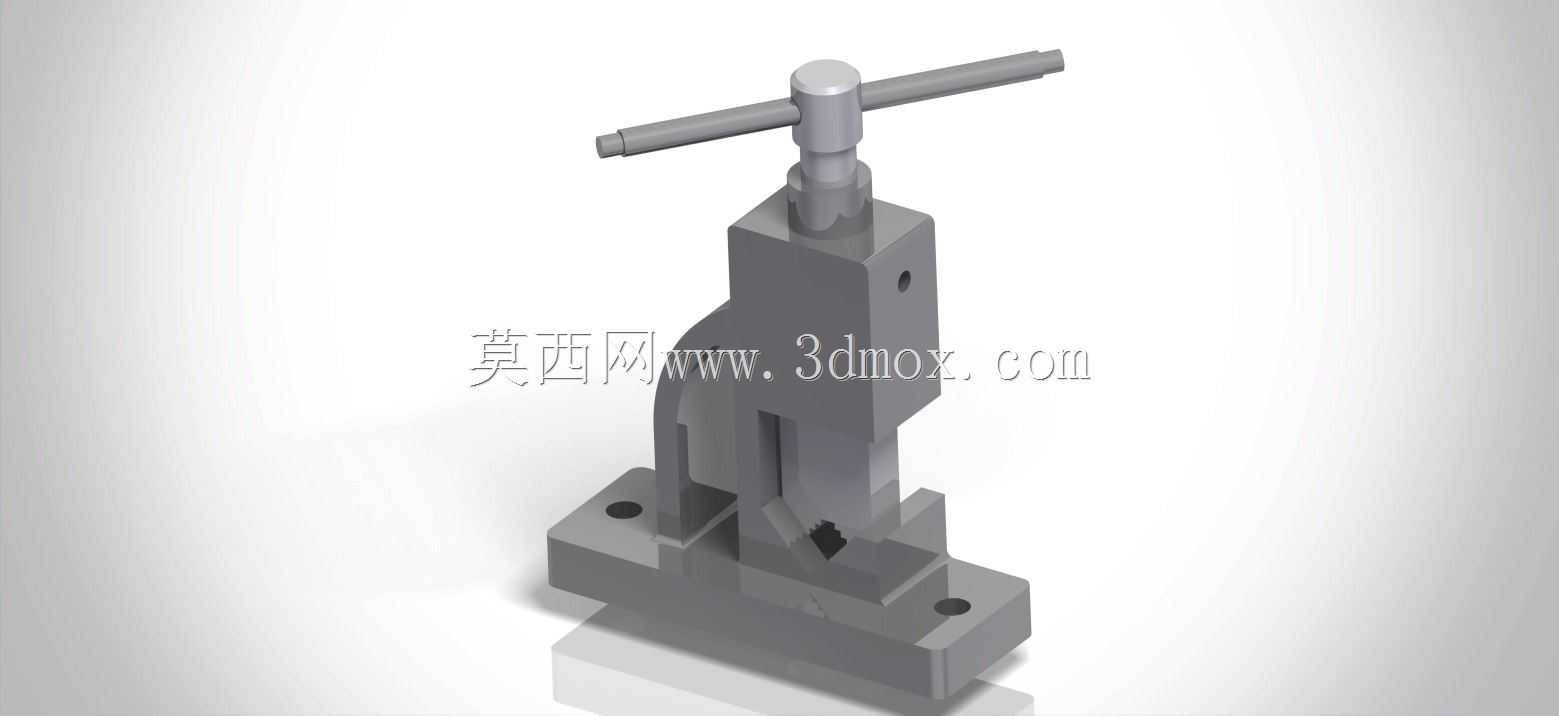

在管道预制、机修钳工、五金加工等现场作业场景里，管虎钳是承担管状工件夹持固定的核心工装，区别于普通平口钳的平面夹持逻辑，这类夹具专门适配圆柱类管件的装夹需求，避免管件在套丝、切割、修磨、焊接对位过程中出现周向转动、轴向窜动的问题。从结构设计逻辑来看，这款管虎钳采用立式悬臂布局，底部为带安装孔的矩形基座，安装孔位按照通用钳工台的T型槽间距做了匹配设计，基座通过螺栓可直接固定在钳工工作台台面，安装边界预留了足够的操作空间，不会和台面上其他工具产生干涉，整体重心落在基座几何中心附近，即便施加较大的夹紧力，也不会出现工装倾覆的问题。夹持执行部分采用V型咬合钳口，钳口表面做了齿形防滑处理，咬合时齿面嵌入管件表层，既能保证足够的夹持摩擦力，又不会过度损伤管件外壁的防腐层，适配不同管径的金属管、硬质塑料管装夹需求，钳口的开合行程覆盖了常规水暖安装、小型液压管路加工的常用管径范围。顶部的T型手动摇杆是力输入部件，采用杠杆增力结构设计，通过内部的丝杆传动副将手动力矩转化为钳口的直线夹紧力，传动副的螺距经过匹配计算，操作人员无需借助加力杆，仅靠手部力量就能输出足够的夹紧力，同时丝杆部分做了防尘结构设计，避免加工过程中的金属切屑落入螺纹副，延长工装的使用寿命。日常使用中，这类管虎钳不需要外接动力源，完全依靠手动操作，适合无电源的野外管线抢修、流动维修作业场景，也可作为小型加工车间的固定工位工装，在管路预制环节，工人将待加工管件卡入钳口后，转动摇杆带动活动钳身下行，即可完成管件的牢固固定，后续开展套丝、管口扩口、焊缝打磨等工序时，工件位置保持稳定，能有效提升加工精度，减少操作过程中的安全隐患。结构设计上，活动钳身和固定立柱之间采用导轨配合，配合面做了耐磨处理，长期反复开合也不会出现过大的配合间隙，保证钳口的对中精度，避免管件装夹后出现偏斜，影响后续加工的同轴度要求。
