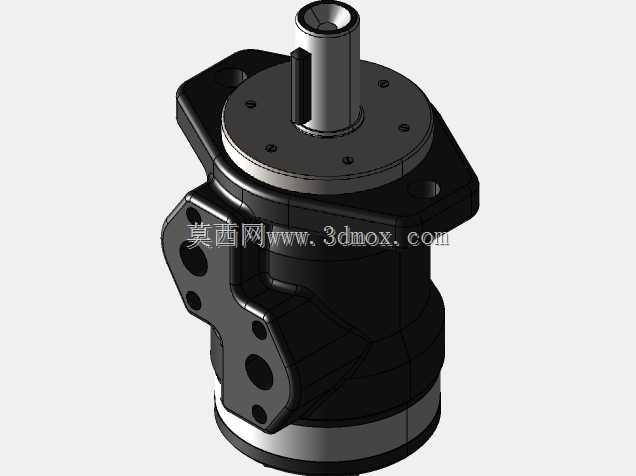

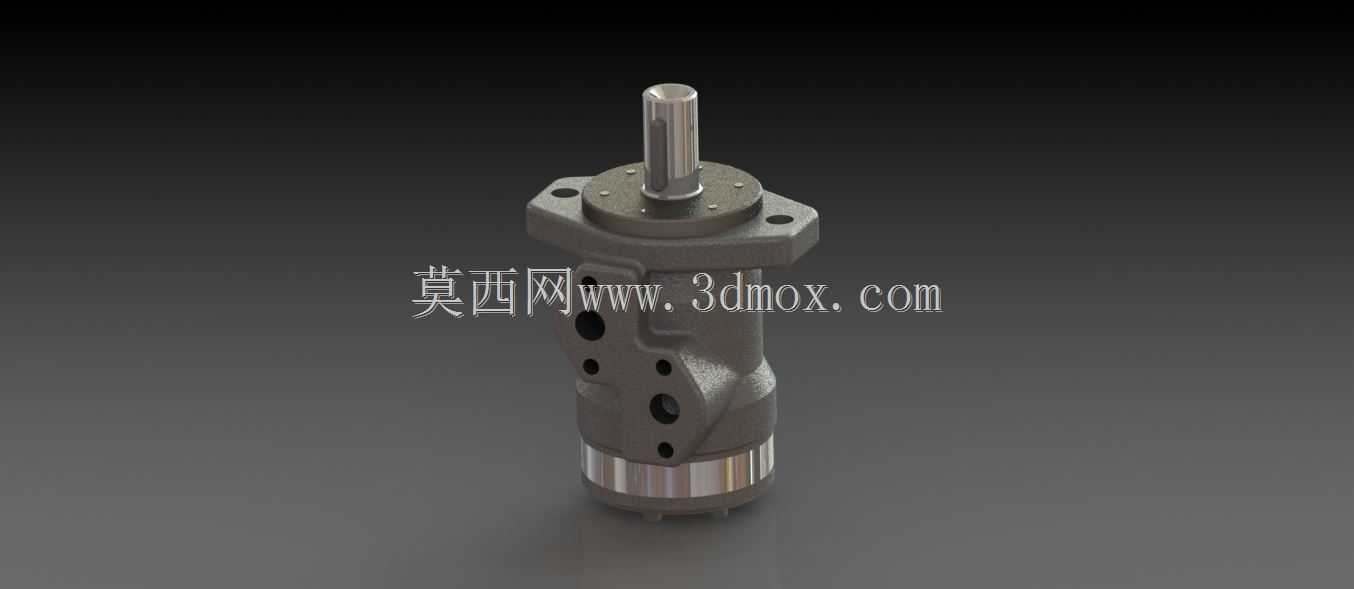

萨澳丹佛斯OMP125摆线液压马达结构

在中小型工程机械、农业机具、环卫装备以及轻工自动化生产线的液压回路里，这类摆线式液压动力元件的应用覆盖率极高，尤其是在需要低速大扭矩输出、安装空间受限的工况下，OMP125规格的产品往往是设计选型阶段的优先选项。从结构设计来看，该元件采用轴配流摆线啮合副结构，输出轴采用标准渐开线花键配合平键定位的连接形式，轴伸端的密封结构采用多道唇形密封圈组合，能够在持续带压工况下阻止液压油外泄，同时避免外部粉尘、水汽侵入元件内部造成啮合副磨损。安装法兰采用菱形两孔安装布局，法兰端面的定位止口尺寸与行业通用安装尺寸完全兼容，不需要额外制作过渡转接板就能直接替换同规格的其他品牌同类型产品，大幅降低设备改造过程中的加工成本与装配工作量。本体上的油口采用英制管螺纹连接形式，进回油口的位置布局充分考虑了布管空间，侧面预留的工艺油孔可根据实际回路需求外接过载保护阀或者制动控制阀，不需要在阀块上额外增设油路通道。从实际使用场景来说，这类元件常被用作小型挖掘机的回转驱动、扫雪车的滚刷动力输出、输送带的驱动滚筒动力源、以及小型机床的夹具回转动力，能够在较低的输入流量下输出稳定的大扭矩，不需要额外配置减速机构就能直接驱动负载，简化整套传动系统的结构复杂度。建模过程中严格还原了内部摆线针轮的啮合齿形参数，每一个油道的通径、密封槽的尺寸公差、安装孔的位置度都完全按照实物测绘参数还原，外壳的铸造圆角、加工面的粗糙度区分也都做了对应处理，能够直接用于液压系统的装配干涉检查、设备布管模拟，也可以作为液压元件教学演示的三维素材使用。在设计选型阶段，需要重点关注该元件的安装边界：输出轴的径向承载能力、法兰安装面的平面度要求、油口连接的拧紧力矩范围，这些参数都直接影响元件的实际使用寿命，建模时已经将这些关键尺寸的公差带做了标注参考，方便设计人员在做整体布局时预留足够的装配与维护空间，避免后续装配时出现干涉或者维修拆卸困难的问题。
