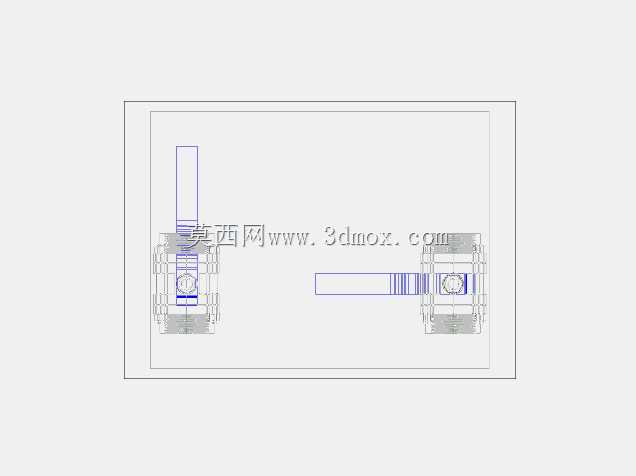

2.5英寸三片式法兰连接球阀结构

这款三片式球阀的结构设计，核心围绕管路系统的截断与介质通断控制展开，在化工流体输送、市政给排水、中小型工业循环水系统、暖通空调管路中都有广泛适配场景，尤其适合需要定期拆解维护、更换密封件的管路安装位置。从结构逻辑来看，三片式的阀体拆分设计，区别于一体式、两片式球阀的最大特点，是中间阀体与两侧端法兰可独立拆分，在管路焊接安装完成后，无需拆卸两端法兰与管道的焊接连接，即可单独取出中间的阀芯、阀杆、密封组件进行检修更换，大幅降低后期运维的拆装工作量，避免反复拆装管道法兰带来的密封面损伤风险。

从安装边界来看，2.5英寸的公称通径适配DN65的常规管路，两侧法兰的连接尺寸符合对应压力等级的法兰标准，安装时需预留足够的操作空间，保证手柄可完成90度全行程旋转，无周边结构干涉。阀杆采用防飞出结构设计，在阀腔带压状态下，不会因为阀杆密封压盖松动出现阀杆被介质压力顶出的风险，密封副采用软质密封材质，在常规水、油品、弱腐蚀性介质工况下可实现零泄漏截断。

设计过程中，首先确定了流通孔径与通径等径的全通径结构，介质流经阀体时无缩径，流阻系数与同通径直管段基本一致，不会出现介质淤积、流阻过大导致的压损问题，适合对管路压损控制有要求的循环系统。手柄的长度经过力矩匹配，在额定工作压力下，操作人员无需借助额外加力杆即可完成阀门的启闭操作，手柄上的启闭指示标识与阀杆同步转动，可直观判断阀门当前的开关状态，避免误操作。

建模时对各部件的配合公差做了对应预留，阀体与端盖的连接螺栓孔位同轴度、阀杆与密封填料函的配合间隙、阀芯球体与阀座的密封面贴合度都做了结构校验，保证加工装配后各运动部件无卡滞，密封面受力均匀。两侧端法兰的密封槽尺寸适配常规法兰垫片，安装时可根据介质特性选择橡胶垫、四氟垫或者金属缠绕垫，无需额外修改法兰密封面结构。
