气动三通法兰球阀结构设计

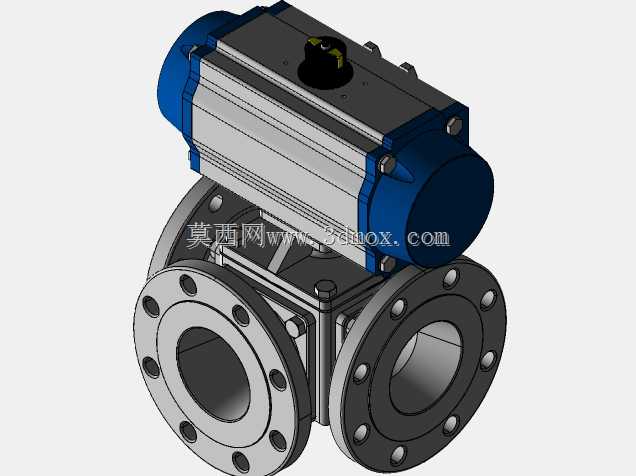

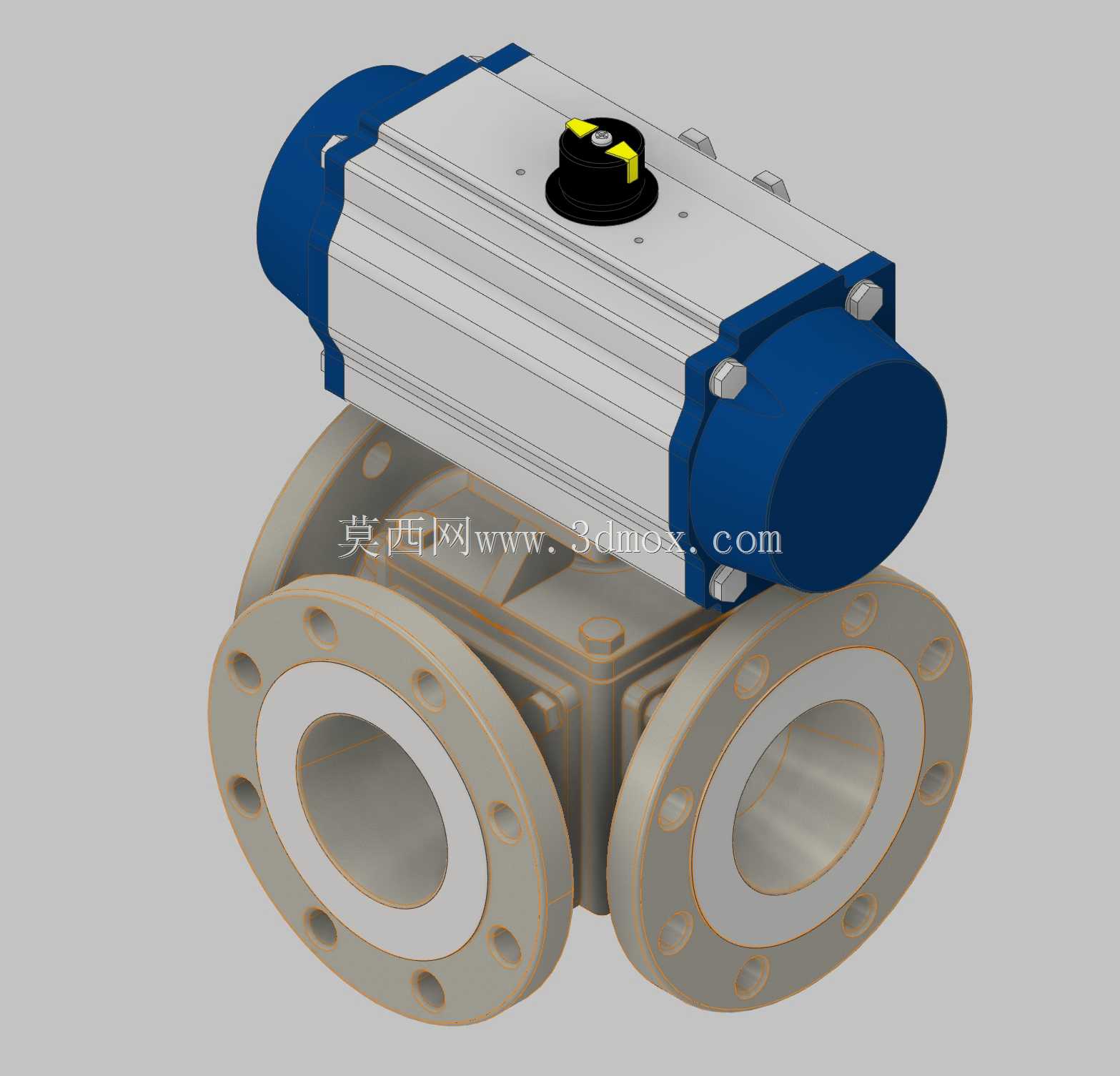

这款气动驱动的三通法兰式流向切换阀，主要面向化工流体输送、市政水处理、暖通空调管网以及轻工配料系统的管路工况设计，核心作用是在不中断主管路介质输送的前提下，完成介质流向的切换、两路介质的合流或者单路介质的分流操作，替代传统多阀门组组合的管路布局，大幅缩减管路安装空间，减少管路泄漏点数量。从结构设计逻辑来看，上部采用齿条式气动执行机构，执行器壳体做了加强筋布局，兼顾轻量化与结构刚性，执行器输出轴与下部阀芯采用方榫连接，无额外传动间隙，保证阀位切换的到位精度，执行器顶部的阀位指示器可直观反馈当前阀芯导通状态，方便现场巡检人员快速判断阀位，避免误操作。下部阀体采用三通等径结构，三个连接端均为4英寸150磅级法兰接口，法兰密封面为突面形式，适配同压力等级的管路法兰安装，安装时需注意法兰对接面的垫片同轴度，螺栓需按对角顺序分次拧紧，避免法兰偏斜导致密封失效。阀芯采用L型通孔结构，可实现三个接口之间的两两导通切换，阀座采用软质密封材质，在常规水、中性气体、轻质油品等洁净介质工况下可实现零泄漏，阀体流道做了圆弧过渡处理，减少介质流经时的流阻损失，降低管路输送的能耗。设计过程中重点考虑了执行器与阀体的连接匹配，执行器安装支架的高度经过校核，保证执行器输出轴与阀芯同轴度控制在允许公差范围内，避免长期动作导致的阀杆偏磨，延长阀门整体使用寿命。安装边界方面，阀门三个法兰接口的中心距、法兰螺栓孔分布均符合对应压力等级的法兰标准，执行器上部预留了足够的手动操作空间，侧面的气路接口位置避开了管路安装的干涉区域，现场安装时无需额外调整管路走向即可直接对接，适配现有常规工业管路的安装空间要求，可直接替换同参数的老旧三通阀，无需对原有管路做改造。
