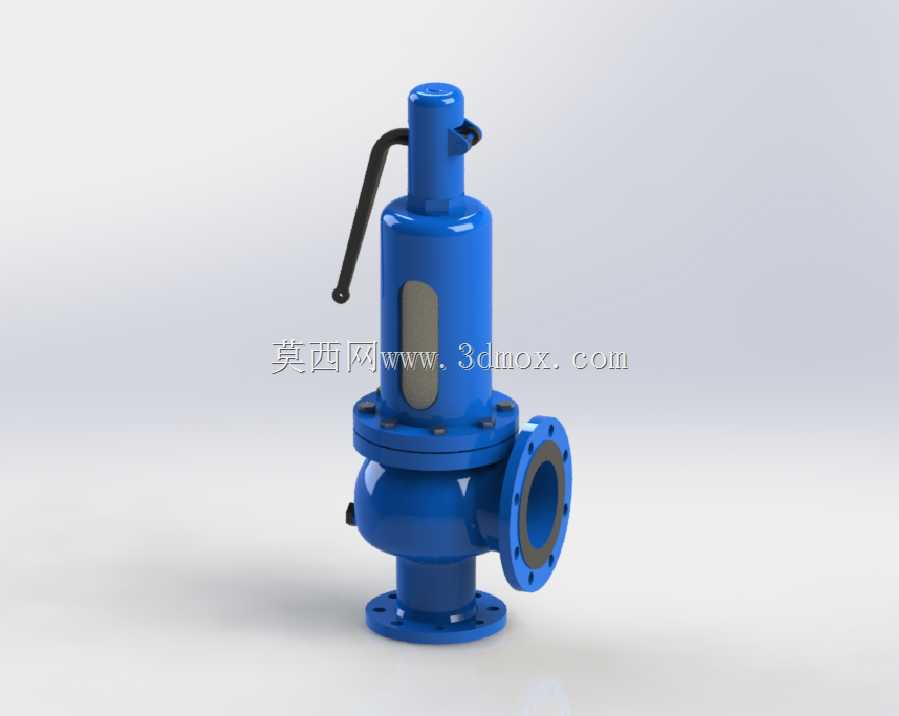

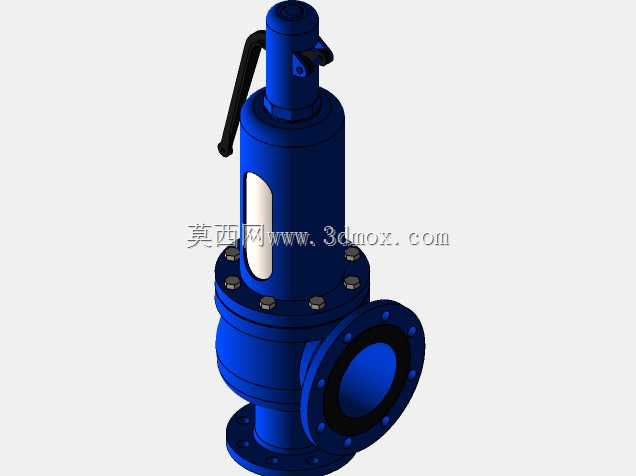

DN80弹簧微启式法兰连接安全阀结构

这款DN80规格的安全阀，主要应用在承压管路、压力容器的超压泄放场景，常见于化工流体输送、蒸汽供热管网、压缩空气分配系统、给排水承压管线中，是承压系统里必不可少的安全防护部件，当系统内部压力超过设定的开启阈值时，阀瓣会自动抬起泄放多余介质，待压力回落至安全回座压力后自动闭合，避免系统因超压出现爆管、容器变形破裂等安全事故。从结构设计来看，这款阀采用弹簧加载式结构，顶部设置的手动扳杆可以在设备调试、定期校验时手动开启阀瓣，完成泄压动作测试，也可在应急工况下辅助泄压；阀体采用角式流道设计，介质从底部法兰垂直进入阀腔，从侧部法兰水平排出，流道转弯处做了圆弧过渡处理，减少介质流动时的阻力损失，避免泄放时出现剧烈的流道冲刷。连接端全部采用法兰连接形式，进出口法兰的密封面为突面结构，适配同压力等级的标准管法兰，安装时只需匹配对应规格的螺栓、密封垫片即可完成对接，无需额外加工适配接口。整体外形上，阀体下部为圆柱形进液通道，侧部出液通道与主阀体呈90度垂直布置，中法兰处采用螺栓紧固连接阀盖，弹簧组件封装在阀盖内部的腔室里，避免外界灰尘、水汽侵蚀弹簧导致弹力衰减，阀杆处设置了密封填料结构，防止正常带压工况下出现介质外漏。设计过程中，需要重点整定弹簧的预紧压缩量，匹配DN80通径对应的额定泄放量，确保阀瓣开启高度满足泄放能力要求，同时要校核阀瓣与阀座的密封面贴合精度，保证正常工作压力下密封零泄漏；安装边界上，这款阀的底部法兰到侧部法兰端面的水平距离、顶部扳杆到阀体底部的垂直高度都预留了足够的安装操作空间，现场安装时不需要额外裁剪周边管线，侧部出口可以直接对接泄放管路，将泄放的介质引导至安全收集区域，避免高温、高压介质外泄伤及周边操作人员。日常运维中，只需定期扳动手动扳杆检查阀瓣动作是否卡涩，校验整定压力是否在允许偏差范围内即可，整体结构没有复杂的传动部件，故障率低，适配多数中低压承压流体系统的安全防护需求。
