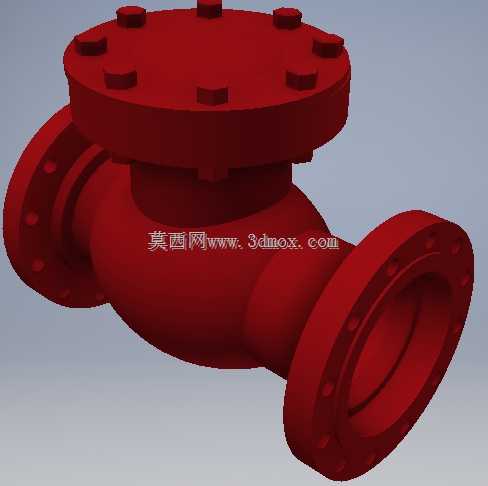

尼伯科法兰旋启式多口径止回阀结构

在工业流体输送管路系统中，止回阀是避免介质反向流动、保护上游动力设备与关键管路元件的核心部件，这类多口径法兰连接的旋启式止回阀，常应用于市政供水、暖通循环、化工介质输送、消防水系统等场景，可适配不同通径的管路排布需求，覆盖2.5英寸到10英寸的常规工业管路通径区间，能满足不同流量等级的管路止逆需求。从实际功能来看，该类止回阀依靠介质自身流动压力实现阀瓣的自动开启与闭合，当介质沿设计流向正向流动时，介质压力推动阀瓣绕阀杆转轴旋转抬起，阀瓣脱离密封面形成通畅流道，管路压损控制在合理区间；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合阀体密封座形成密封截断，彻底阻断介质反向通路，避免反向水流冲击造成水泵叶轮反转、管路压力表损坏、介质倒流污染等工程问题。设计阶段首先要考虑不同通径下的安装边界一致性，所有口径的产品均采用标准法兰连接结构，法兰端面的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路法兰标准，现场安装时无需额外加工适配连接件，可直接与同通径的管路法兰对接，螺栓紧固后即可保证连接强度与密封性能。阀体采用流线型的弯腔流道设计，相比直角式流道能大幅降低介质通过时的局部压损，减少管路系统的动力损耗，同时流道内壁无明显结构突变，可降低介质内杂质在阀腔内的淤积概率，减少长期运行后的卡涩故障。阀盖采用顶部螺栓紧固的结构设计，阀盖与阀体的密封面设置适配的密封结构，可承受对应压力等级下的介质渗漏，日常维护时只需拆卸顶部阀盖的紧固螺栓，即可直接取出内部阀瓣组件进行检修或更换，无需将整个阀体从管路上拆卸下来，大幅降低现场运维的工作量。建模过程中严格遵循实物的尺寸比例，阀瓣的旋转行程、密封面的贴合角度、法兰螺栓的排布位置都完全匹配实物结构，可直接用于管路排布的干涉校验、阀组安装空间模拟，也可作为阀门类产品结构设计的参考样本，帮助设计人员快速掌握这类法兰止回阀的结构组成与安装尺寸边界，在管路系统设计阶段提前预留足够的安装与操作空间，避免现场安装时出现空间不足、与其他管路元件干涉的问题。
