直叶片电源插头拆解结构三维设计

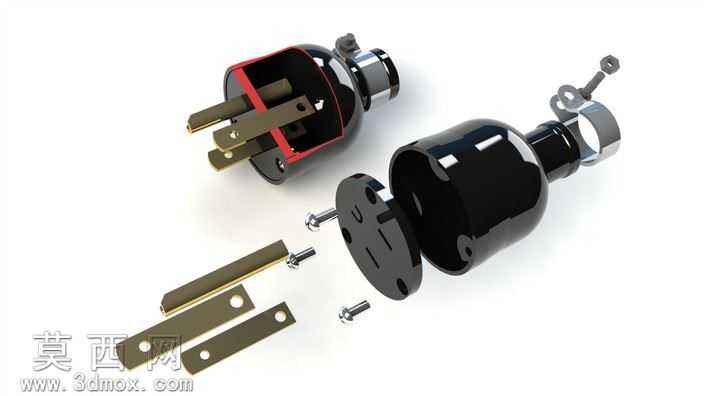

本作品为直叶片式电源插头的完整三维参数化模型，采用SolidWorks进行全参数化建模，完整还原了插头从外部壳体到内部插装组件的全部结构细节。建模过程中首先对插头的整体尺寸进行基准定位，先构建外部绝缘壳体的基础轮廓，壳体采用圆润过渡的柱形造型，表面做高光质感的曲面处理，还原酚醛树脂或工程塑料材质的光滑外壳特征，壳体尾部设计有金属压线箍结构，用于锁紧外接电源线，避免线材拉扯导致内部接线松脱。随后对内部组件进行逐一建模：首先是两片平行布置的直叶片式插脚，插脚采用导电铜材的材质设定，建模时还原了插脚的平直片状形态，以及插脚上用于定位、接线的开孔结构，插脚与内部绝缘基座的配合位置做了精准的公差适配设计；其次是中间的绝缘隔层基座，采用黑色绝缘工程塑料材质，用于分隔两片导电插脚，避免插脚接触造成短路，基座上预留了插脚安装槽、螺丝固定孔位，精准匹配插脚与壳体的装配关系；同时建模还原了用于固定组件的微型紧固螺丝，螺丝的螺纹、头部槽型都做了细节还原，完整呈现插头的装配逻辑。渲染阶段采用工作室级光照环境，对黑色塑料壳体赋予高光泽黑色材质，添加适当的环境反射效果还原亮面塑料的质感，对金属插脚、压线箍、螺丝赋予抛光金属材质，区分铜质插脚的暖调金属质感与镀锌钢件的冷调金属光泽，对内部绝缘隔层赋予哑光黑色塑料材质，通过材质差异清晰区分不同部件。模型采用爆炸视图的呈现方式，将所有装配组件沿装配轴线方向依次展开，清晰展示每个零件的形态、装配位置与配合关系，能够直观呈现直叶片插头的内部构造，可用于电器配件结构教学、插头产品改型设计参考、电工知识科普演示等场景，建模过程中所有零件均采用参数化尺寸驱动，可根据实际设计需求调整插脚间距、壳体尺寸、线径适配规格等参数，具备较高的可编辑性与实用参考价值。
