黄铜阀体直动式二位三通电磁阀结构

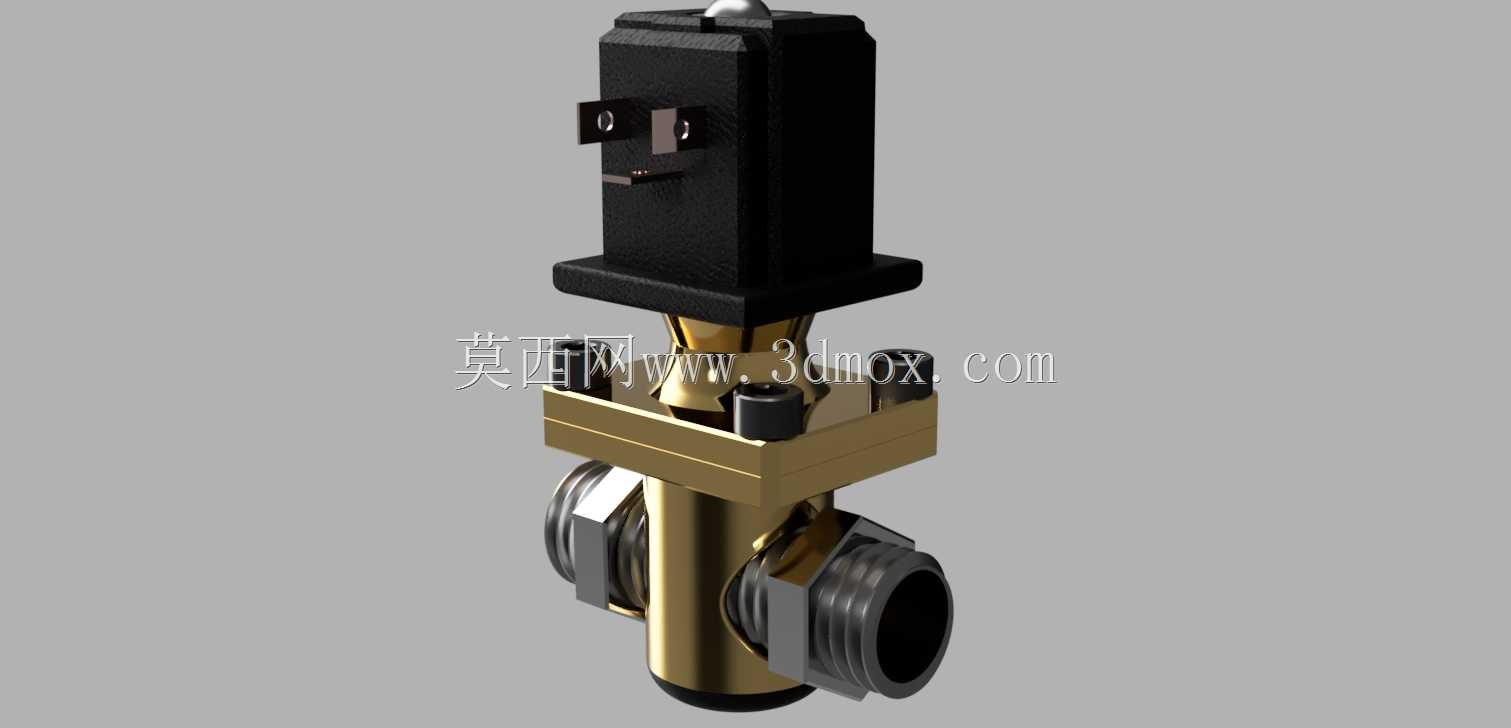

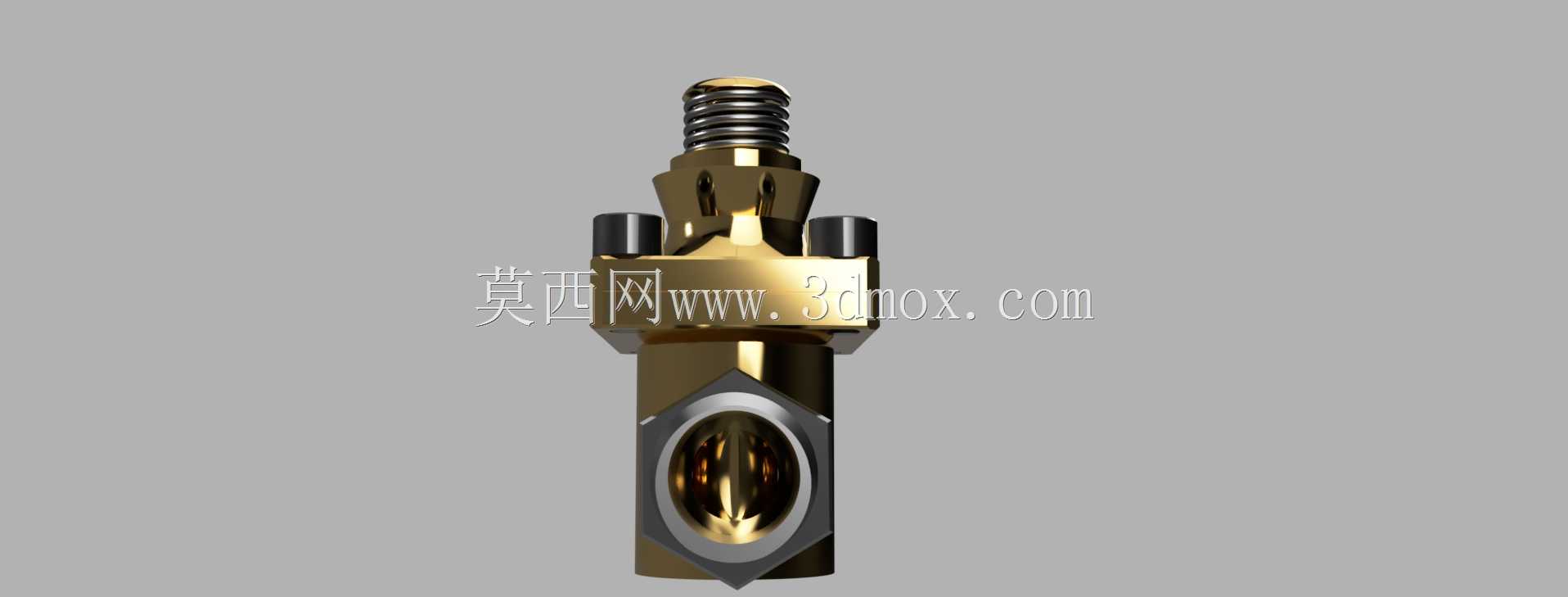

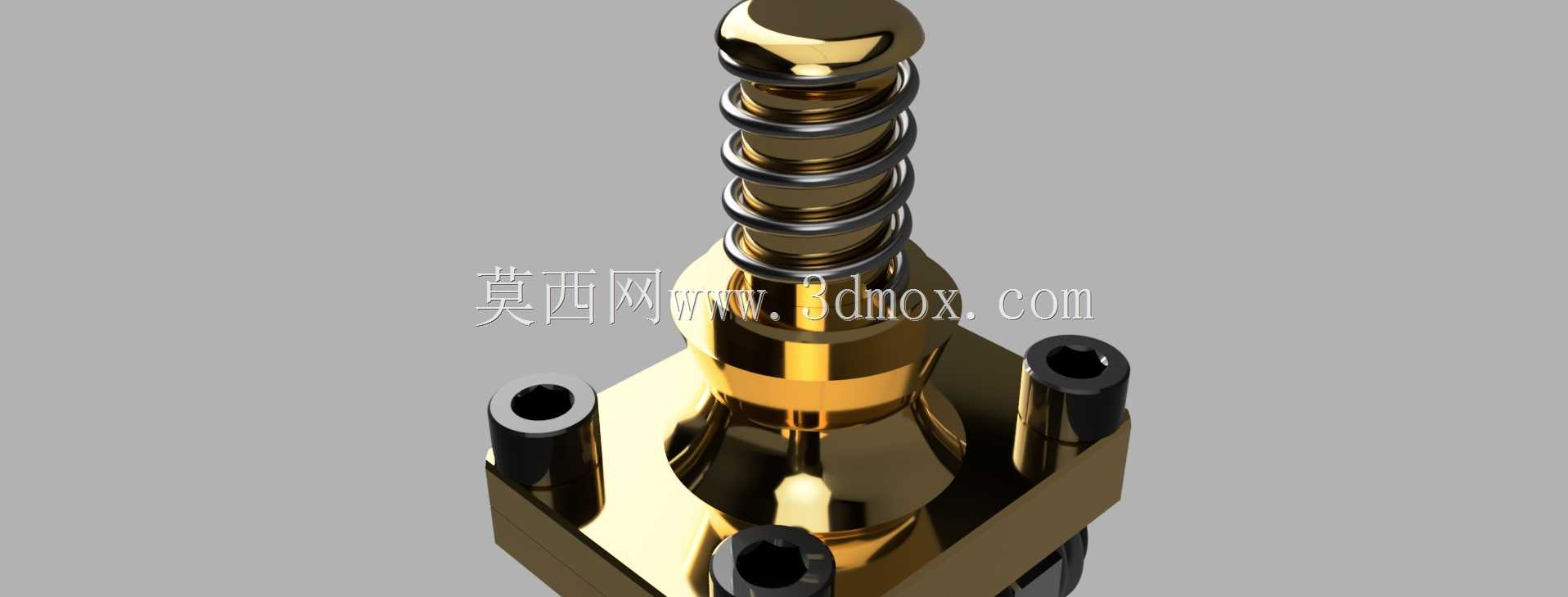

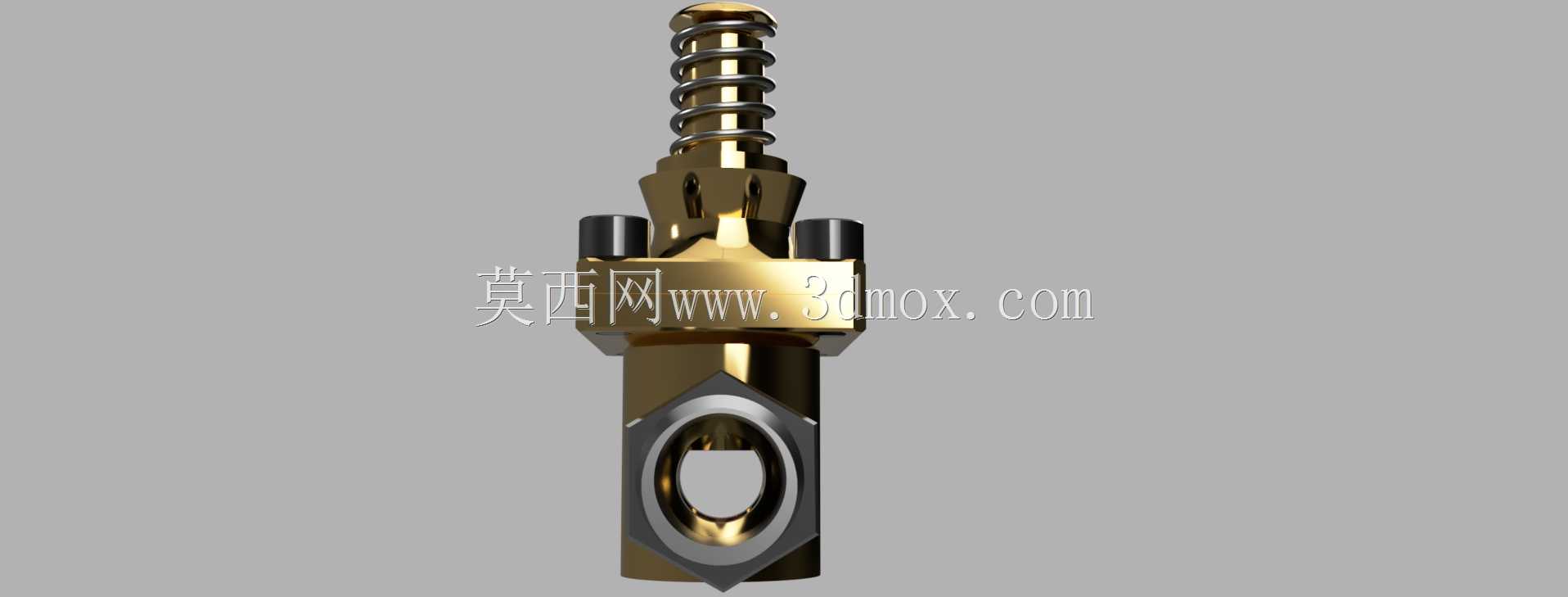

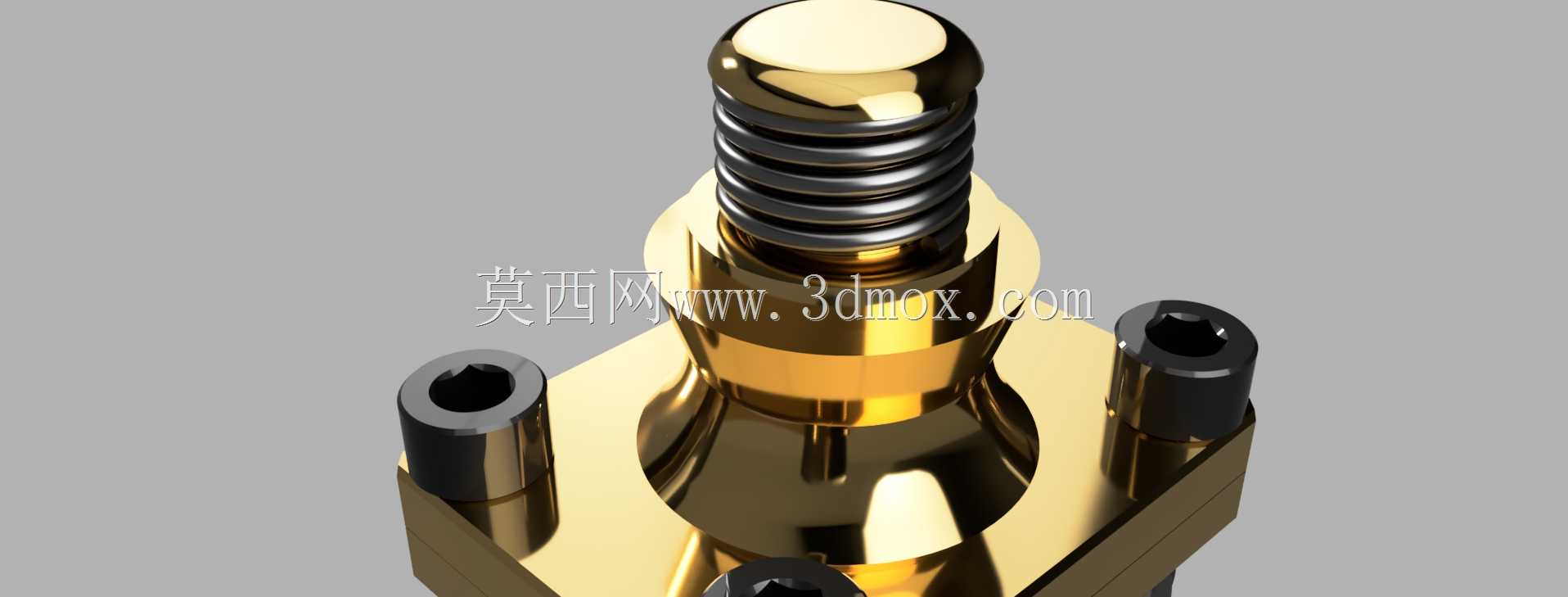

这款直动式三通电磁阀的建模过程，首先要兼顾流体通路的通径匹配与电磁驱动部分的安装同轴度，阀体采用热锻黄铜材质的结构设计，两个侧置外螺纹接口为流体进出通路，顶部接口对应常通/常闭的切换通路，螺纹规格适配常规工业水气管路的通用连接标准，安装时无需额外定制转接头，可直接对接同口径金属管路或PU气动软管。电磁驱动头采用塑封绝缘结构，顶部预留的接线端子采用快插式设计，接线时无需拆解线圈外壳，可直接压接导线完成供电回路连接，线圈与阀体衔接处设置了密封隔套，避免管路内流体渗入线圈腔造成短路故障。从实际应用场景来看，这类三通电磁阀多用于小型气动执行回路的气路切换、净水设备的水路换向、小型温控系统的介质通断控制，相比两通阀可单阀完成两个通路的切换动作，减少管路布置的阀件数量，缩小集成阀组的整体安装空间。建模时需要重点关注阀芯行程与电磁吸力的匹配关系，直动式结构无需依赖管路压差即可完成开闭动作，即使在零压启动的工况下也能可靠切换通路，阀芯与阀座的密封面采用锥面贴合结构，相比平面密封的抗杂质卡滞能力更强，适配含有少量微小固体颗粒的流体工况。外形尺寸方面，电磁驱动头的宽度小于阀体两端接口的最大外接圆直径，并排安装多个阀件时，阀组的横向间距可压缩至相邻阀体螺纹不干涉的最小距离，阀体底部无需额外设置固定支架，依靠两端管路的连接强度即可完成固定，若用于振动较大的设备工况，可在驱动头侧面加装固定卡扣连接安装面板，避免长期振动造成螺纹连接处松动。内部流道的建模做了圆弧过渡处理，减少介质流通时的直角压损，降低阀件工作时的流体噪音，线圈部分的散热筋结构沿外壳周向均匀分布，即使长时间连续通电，线圈温升也能控制在绝缘材料允许的工作范围内，适配长时间持续通电的工作工况，不会出现线圈过热烧毁的问题。
