撬装集成式带框架5K试井管汇结构

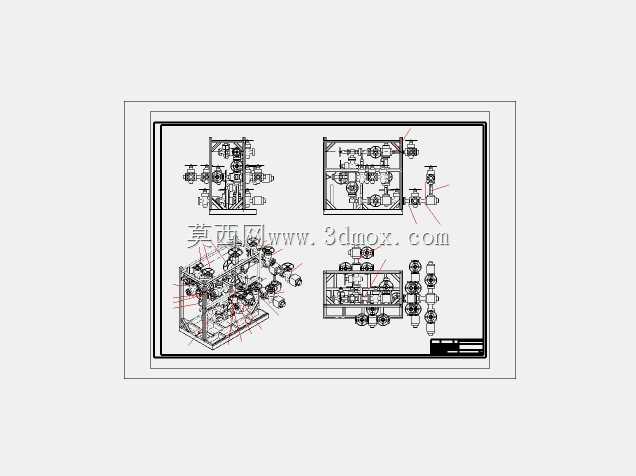

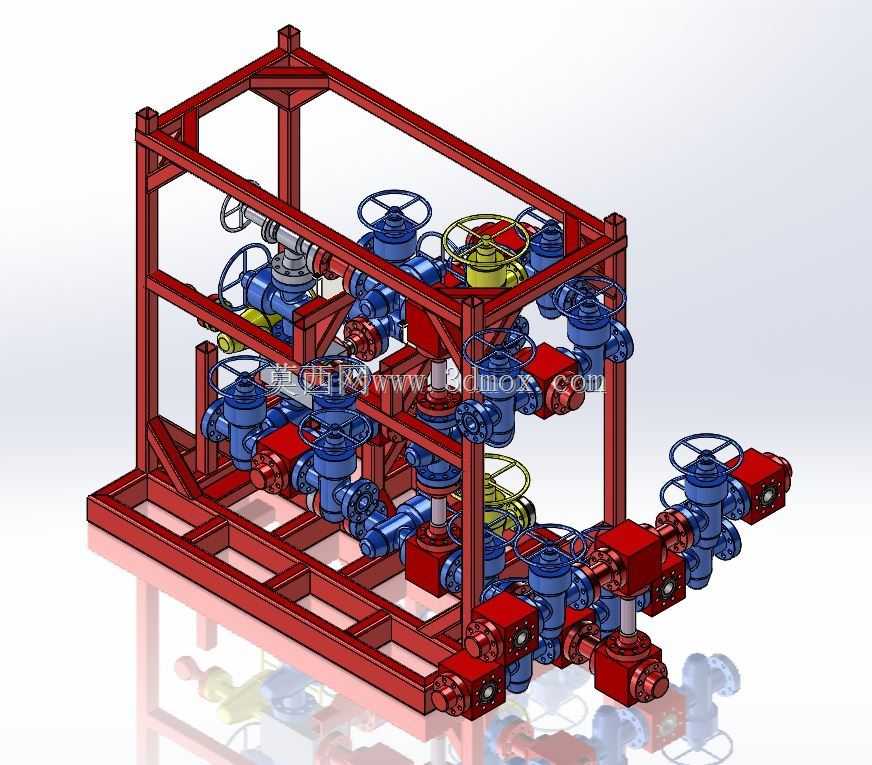

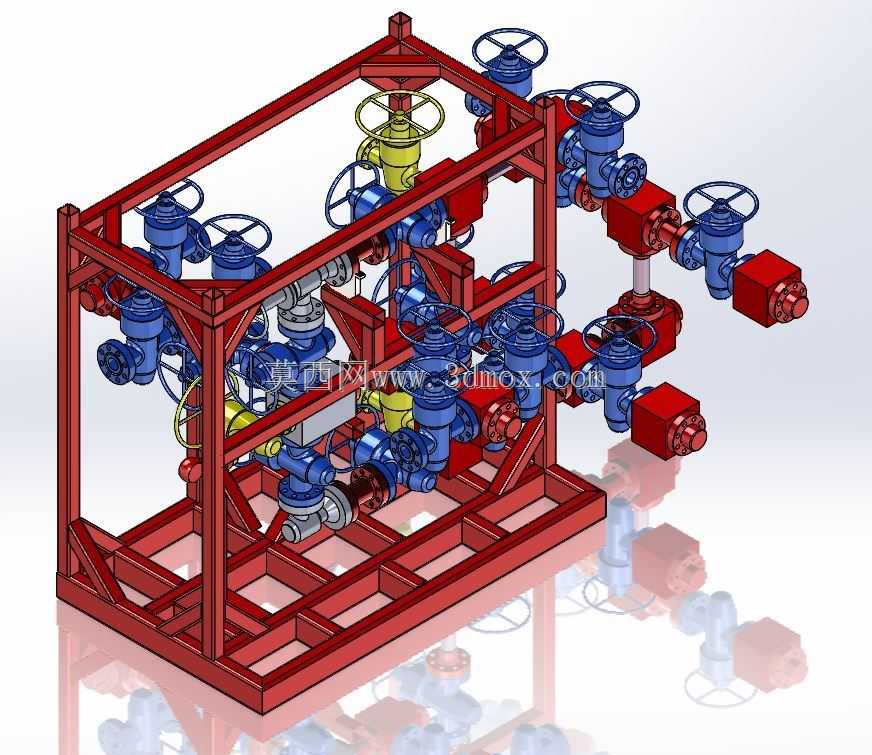

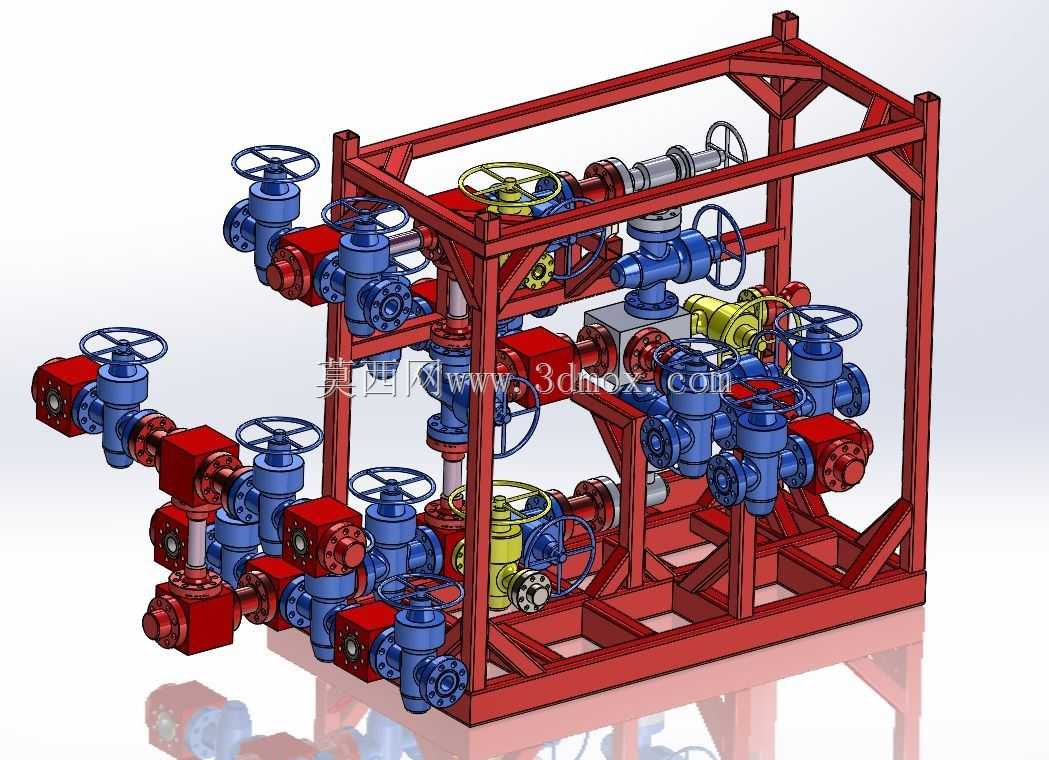

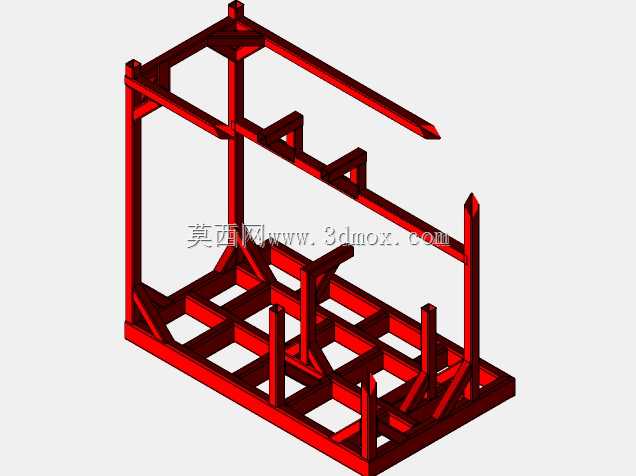

这套带框架的5K试井管汇，核心应用在油气田完井测试、修井作业以及试油试气的井口作业场景，是井口压力控制与流体导流的核心集成设备，作业时直接对接井口产出流体通路，承担着高压流体节流、流向切换、多通路分配以及压力安全管控的作用，能在5000psi额定工作压力下稳定管控井口产出的油、气、水混合介质，避免高压介质无控释放的作业风险。设计阶段优先考虑野外井场的快装快拆需求，没有采用零散阀门现场拼接的方案，而是将所有闸阀、节流阀、连接管段、密封接头全部集成在统一的红色型钢焊接框架内，框架本身采用矩形钢管组焊成型，底部设置十字交叉加强筋与整体式底座，侧面预留叉车孔位与吊点，既满足吊装、叉装的转运要求，也能在井场不平整地面放置时保持整体结构刚度，避免管段连接部位受外力拉扯出现密封失效。管汇的阀门布局采用上下双层、多通路并联的排布逻辑，操作手轮全部朝向框架外侧的操作通道，作业人员站在框架侧边即可完成所有阀门的启闭操作，不需要探身进入框架内部，规避高压作业时的安全风险；不同通径的阀门按照流体流向依次排布，主通路采用大通径高压闸阀承担主通路通断，旁通路配置可调节流阀实现压力与流量的精准调控，阀门之间采用法兰与高压由壬组合连接，既保证连接强度，也便于后期易损阀件的更换检修。安装边界上，框架整体为规整的长方体撬装结构，所有外接接口全部集中在框架的同一侧端面，现场作业时只需要对接井口来流端与下游放喷、计量管线即可完成安装，不需要在现场进行复杂的管组拼接，能大幅缩短井场作业的准备时间；框架的顶部与侧面预留了防护栏安装位，极端天气作业时可加装防风、防雨防护板，保护阀件操作机构不受外界环境侵蚀。结构设计时充分考虑了高压工况下的受力变形问题，所有管段的支撑部位都与框架做了刚性连接，阀门与管段的连接位置设置了加强筋板，避免高压流体冲击引发的管系振动，长期作业时也能保证各连接点位的密封可靠性；不同功能的阀门采用差异化的外观配色区分，主通路闸阀、节流阀、泄压阀的外观辨识度高，作业人员可快速识别阀门功能，减少误操作的概率。
