法兰式蜗轮驱动球阀三维结构设计

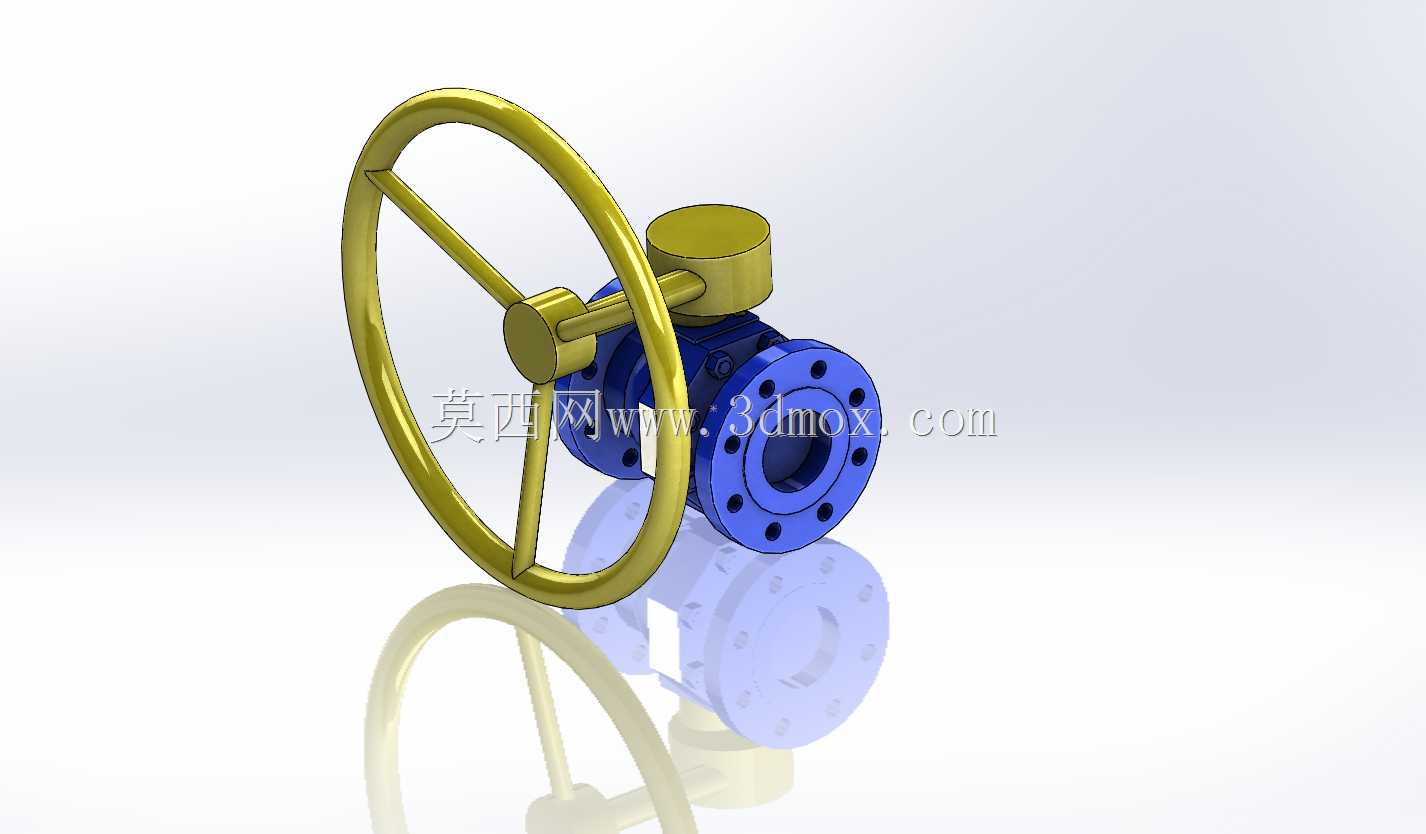

这款蜗轮驱动法兰球阀的三维结构，完全围绕工业管路系统的实际截断需求搭建，建模过程中优先考虑了现场安装的适配性与操作的可靠性。从应用场景来看，这类阀门广泛适配化工、市政供水、暖通循环、油气输送等中低压管路场景，主要承担管路介质的通断控制功能，相比普通手柄球阀，蜗轮结构的增力设计能让操作人员在面对较高压力工况时，无需借助额外加力杆即可轻松完成启闭操作，避免了大口径球阀手动操作力矩过大的问题。

设计思路上，整体采用分体式法兰连接结构，两端法兰的螺栓孔位完全遵循通用管路法兰的安装规范，孔距、法兰厚度、密封面凸台尺寸都匹配常规工业管路的安装边界，安装时无需额外加工转接件，可直接与同压力等级的管路法兰对接。阀体流道采用全通径设计，介质流经时的流阻极小，不会造成管路额外的压力损失，也能适配管路通球清扫的作业需求，避免阀腔内部残留介质杂质。驱动端采用大直径手轮搭配蜗轮减速机构，手轮的轮缘做了圆弧过渡处理，操作时握持手感贴合，不会出现硌手的问题，蜗轮箱与阀体的连接位置设置了定位止口，保证装配时驱动轴与球体阀杆的同轴度，避免启闭过程中出现卡滞、密封面偏磨的问题。

结构细节上，球体与阀杆采用一体化防飞出设计，即使在管路内部压力异常升高的情况下，阀杆也不会被介质压力顶出造成泄漏风险；阀座密封采用弹性补偿结构，在长期使用出现轻微磨损时，密封件可依靠自身弹性补偿磨损量，延长阀门的整体使用寿命。建模时对安装边界做了充分校核，手轮的最大旋转外径不会超出阀体法兰的外轮廓过多，能适配管路排布紧凑的安装空间，阀门整体的结构长度符合通用法兰球阀的尺寸规范，替换同规格旧阀门时可直接对位安装，无需调整现有管路的排布间距。

从结构设计的角度看，这款模型完整还原了蜗轮球阀的核心装配关系，所有配合面的公差预留都符合机械加工的实际工艺要求，既可以作为管路系统集成时的选型占位模型，也能作为阀门结构设计的参考样例，帮助设计人员快速理解蜗轮驱动球阀的内部传动逻辑与外部安装尺寸约束，避免选型或设计过程中出现安装干涉、操作空间不足等实际工程问题。
