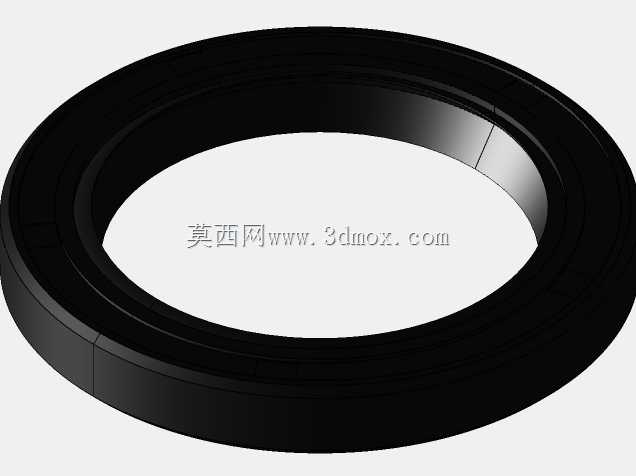

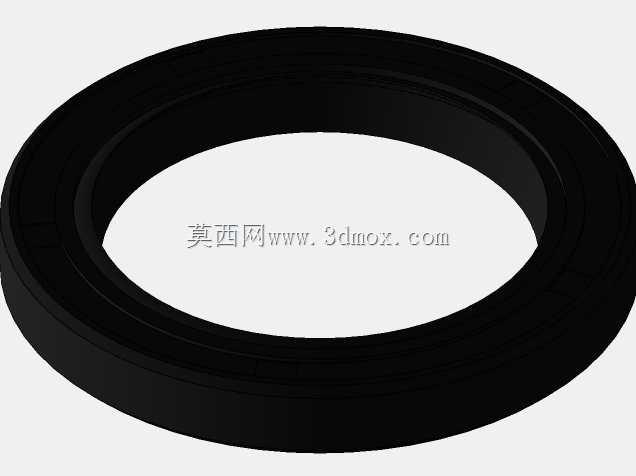

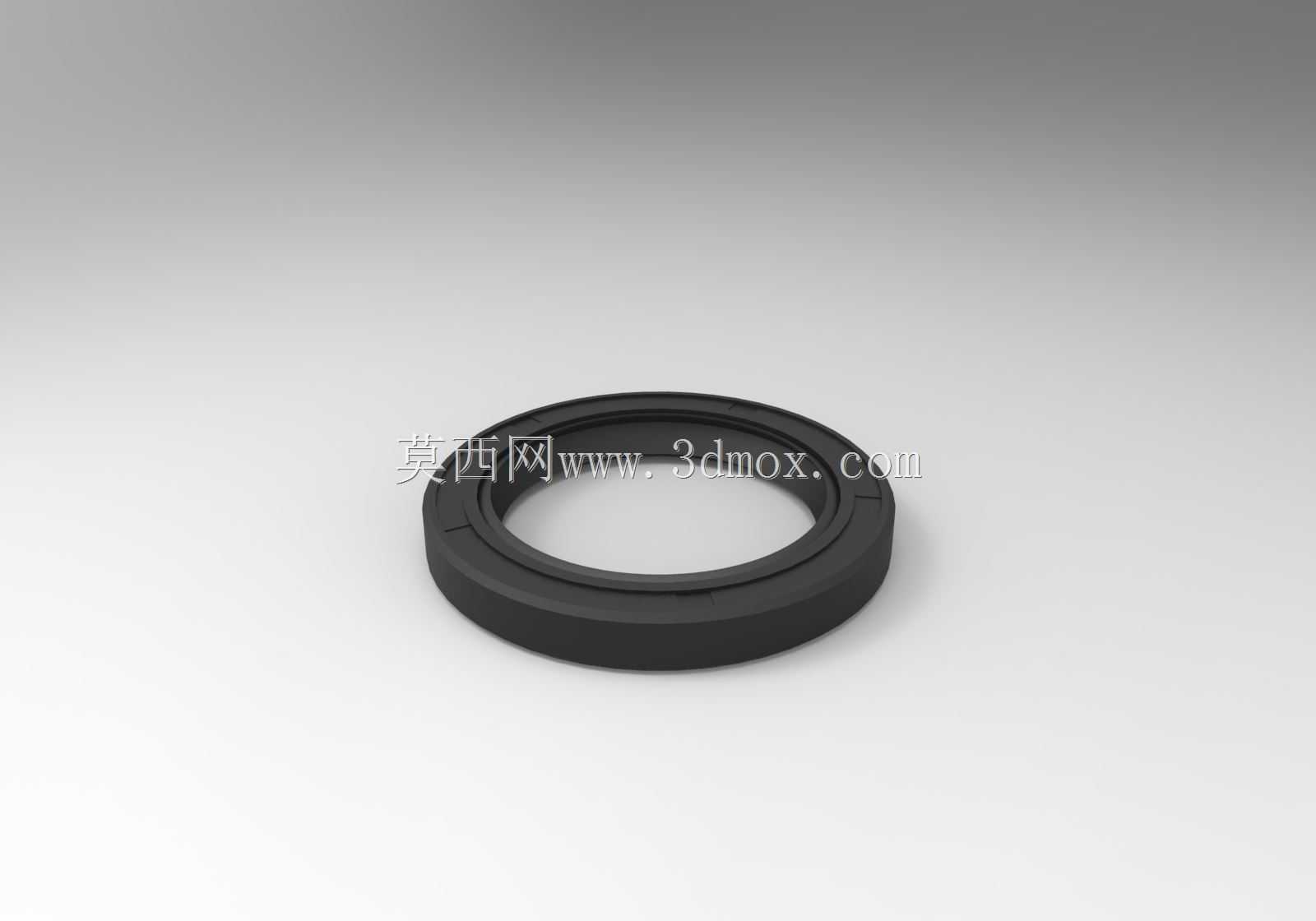

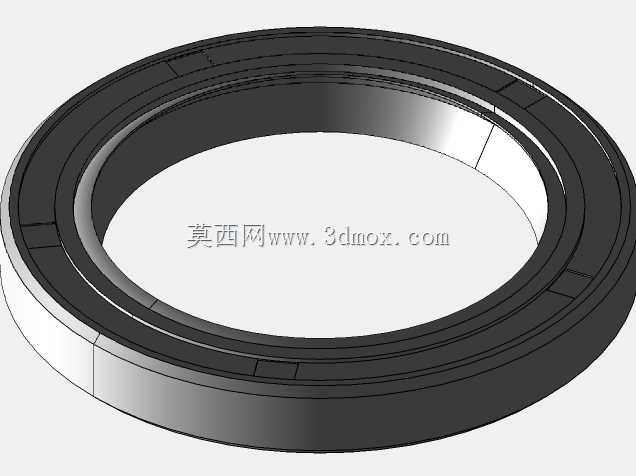

内径50mm外径70mm橡胶密封油封

在旋转轴类的密封场景里，这类尺寸规格的油封是应用频次极高的密封元件，不管是常规的工业减速机输出轴、小型电机的端盖密封位，还是液压泵站的转轴穿腔位置，都能看到这类结构的密封件承担介质阻隔的作用。它的核心功能是阻断腔体内部的润滑油、液压油向外渗漏，同时阻挡外界的粉尘、切削碎屑、水汽侵入设备腔体内部，避免润滑介质被污染后造成运动副的异常磨损，延长整套传动机构的服役周期。

从设计逻辑来看，这款油封采用了经典的双唇口结构，主唇口贴合旋转轴的外圆面，过盈量经过反复校核，既不会因为抱紧力过大造成轴面摩擦温升过高、唇口过早老化开裂，也不会因为接触压力不足导致密封失效出现渗漏；副唇口朝向设备外侧，主要承担防尘挡污的作用，在多粉尘的车间工况下，能有效阻隔外界杂质进入主密封面。整个密封本体采用耐油橡胶材质一体硫化成型，内部嵌装刚性金属骨架作为支撑，安装时骨架能提供足够的结构刚度，保证油封压入安装座孔后不会随轴转动出现移位、松脱的问题。

从安装边界来看，这款油封的适配轴径为50mm，适配的安装座孔内径为70mm，选型时需要确认轴面的表面粗糙度达到Ra0.8及以下，轴端加工出15到30度的导入倒角，避免安装时尖锐边角刮伤唇口；座孔的加工公差要控制在H7范围内，孔壁不能有明显的加工刀痕、毛刺，压装时要保证油封端面与座孔端面完全贴合，不能出现偏斜，否则会造成唇口与轴面接触不均，局部压力过大提前磨损，局部接触压力不足出现渗漏。实际使用中，这类油封的线速度适配范围覆盖常规工业传动的绝大多数场景，在润滑介质温度处于-40℃到120℃区间内都能保持稳定的密封性能，唇口与轴面之间会在设备运转初期形成一层极薄的油膜，既保证润滑减少摩擦损耗，又能实现介质的动态密封，是传动系统里成本占比不高但直接影响设备运行可靠性的关键基础零件。建模过程中对唇口的过盈量、骨架的包胶厚度、密封唇的倒角角度都做了等比例还原，能直接用于设备装配的干涉检查、密封位的结构校核，也可以作为同类型密封件选型设计的参考基准。
