阵列式柔性风带动能收集装置结构设计

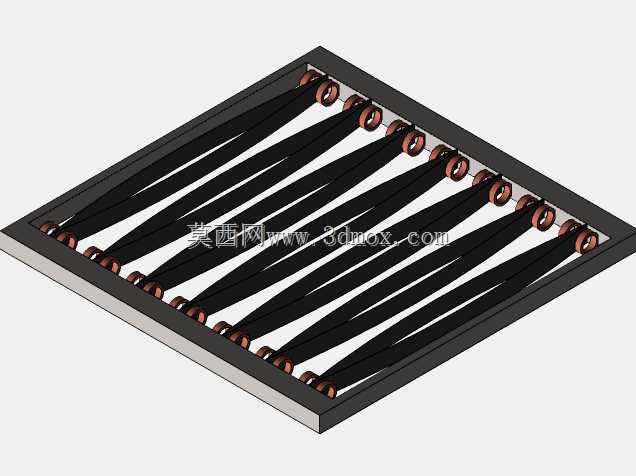

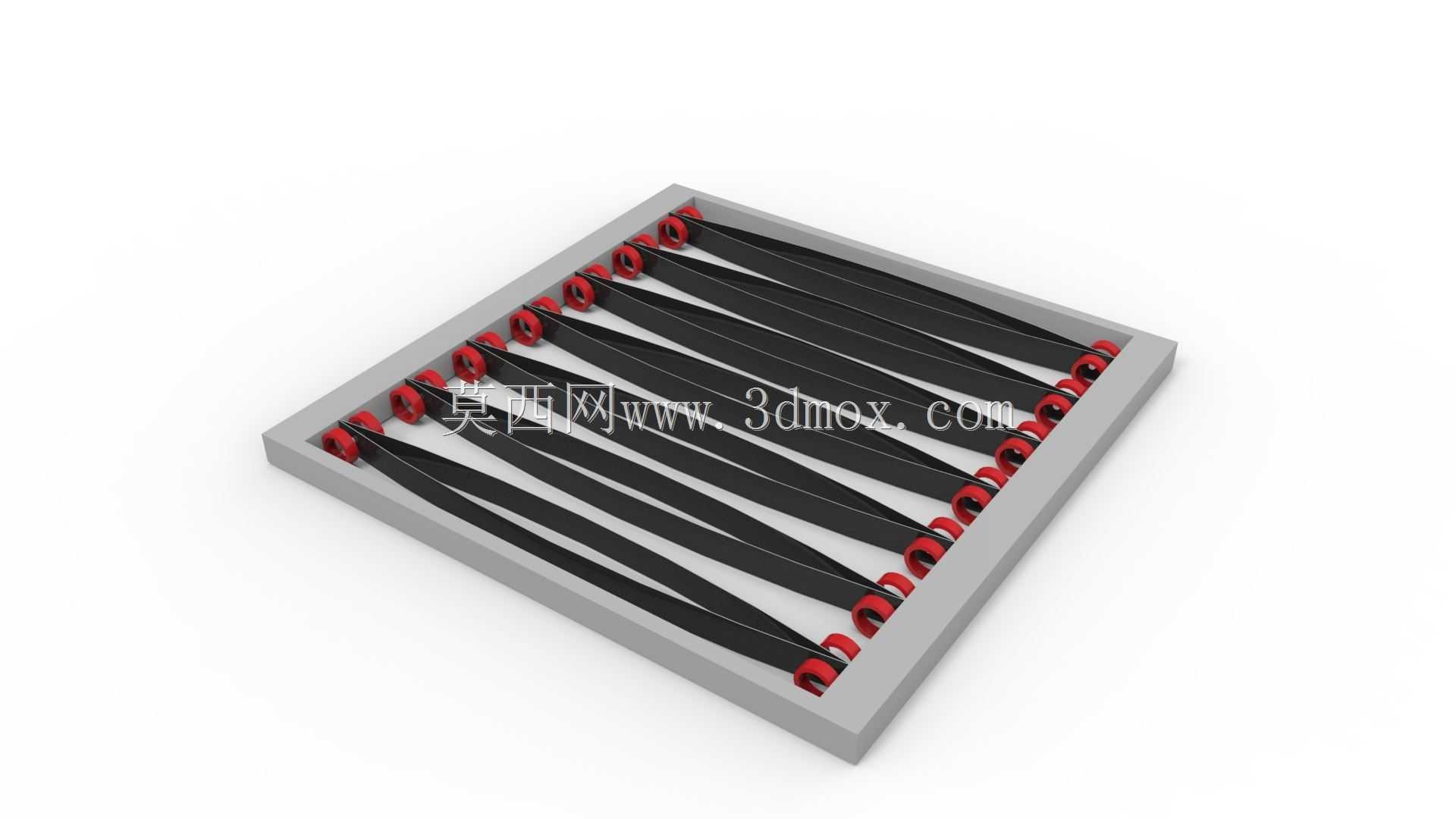

　　这款阵列式柔性风带动能收集装置，核心定位是低风速场景下的分布式风能捕获单元，和传统水平轴、垂直轴风力发电机的应用边界有明显区分，更适配城市建筑外立面、户外监测设备供电、偏远区域低功耗传感节点供能这类对启动风速要求低、安装空间受限、运维需求少的场景。从结构组成来看，装置整体采用方形安装基座作为承载主体，基座边框做了等距的安装孔位预留，每一组柔性风带的两端都通过红色的固定端座卡接在基座两侧的安装槽内，固定端座内部嵌装了微型转动支承与动能转换模块，当气流流经风带表面时，柔性带体受气流扰动产生往复摆动，带动端座内的转动部件产生角位移，进而将风的动能转化为可利用的电能，多组风带并联排布的设计，能够在相同迎风面积下提升不同风向、不同风速下的动能捕获效率，避免单组风带在紊流场景下的捕获盲区。

　　设计阶段最先考量的是低风速启动性能，传统叶片式风力发电机往往需要2m/s以上的风速才能启动，而柔性风带的结构特性决定了其在0.8m/s左右的微风环境下即可产生有效摆动，这一特性让装置能够覆盖更多传统风电设备无法利用的风能场景。在排布逻辑上，风带采用等间距斜向平行排布，相邻风带之间预留了1.2倍带宽的间隙，既避免风带摆动过程中产生相互干涉，又能利用气流经过相邻风带时产生的涡旋效应，提升单组风带的摆动幅度，进而提升能量转换效率。基座的边框采用等截面矩形结构，壁厚根据承载需求做了均匀化设计，既保证多组风带摆动时的结构刚性，避免基座产生共振影响能量转换效率，又尽可能控制整体重量，降低安装时的承载要求。

　　从安装边界来看，装置整体为薄型方形结构，厚度方向尺寸远小于长宽方向尺寸，安装时既可以采用壁挂式固定在建筑外立面、护栏、杆塔侧壁，也可以通过支架组合成阵列式的风能收集墙，适配不同的安装空间需求。固定端座和基座的连接采用快拆式卡接结构，后期维护时不需要拆解整个基座，仅需要将故障风带连带端座从卡槽内取出更换即可，大幅降低运维的时间成本。风带的带体采用高耐候柔性复合材质，表面做了抗紫外线、抗老化涂层处理，能够适应户外高低温、雨雪、沙尘等复杂环境，长期使用不会出现带体脆化、开裂的问题。端座的转动部位采用自润滑轴承设计，不需要定期加注润滑脂，能够实现长期免维护运行，适配无人值守的野外监测站点、偏远区域传感节点的供能需求。

　　在功能特性上，这款装置没有传统风电设备的高速旋转叶片，不存在叶片断裂飞出、鸟类撞击的安全隐患，运行过程中噪音极低，不会对周边环境产生声污染，非常适合临近人居区域的安装场景。多组风带独立工作的设计，也让装置具备更高的容错性，单组风带出现故障时不会影响其余风带的正常运行，整体供电稳定性更有保障。和同功率等级的小型光伏板相比，这款风带动能收集装置不受昼夜、光照角度的影响，在夜间、阴雨天等光伏出力不足的场景下依然能够持续捕获风能，适合和光伏模块组合成风光互补供能系统，为低功耗用电设备提供持续稳定的电力供应。

　　建模过程中对风带的摆动行程做了充分的运动仿真验证，确认在最大设计风速下，风带的最大摆幅不会触碰相邻带体与基座边框，所有运动部件的行程都在安全边界内。基座上的安装孔位采用通用化尺寸设计，能够适配市面上常见的膨胀螺栓、抱箍等安装固件，不需要额外定制安装配件，降低现场安装的复杂度。端座内部的动能转换模块采用模块化设计，和外部接线的接口做了标准化处理，后期升级转换效率更高的模块时不需要改动整体结构，具备良好的迭代兼容性。
