工业传动用V形槽皮带轮结构设计

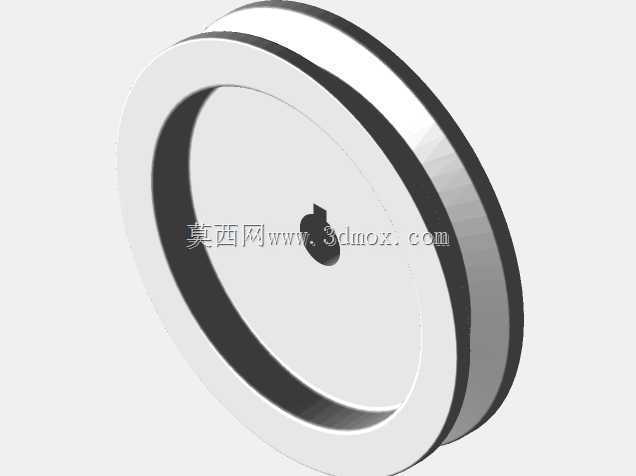

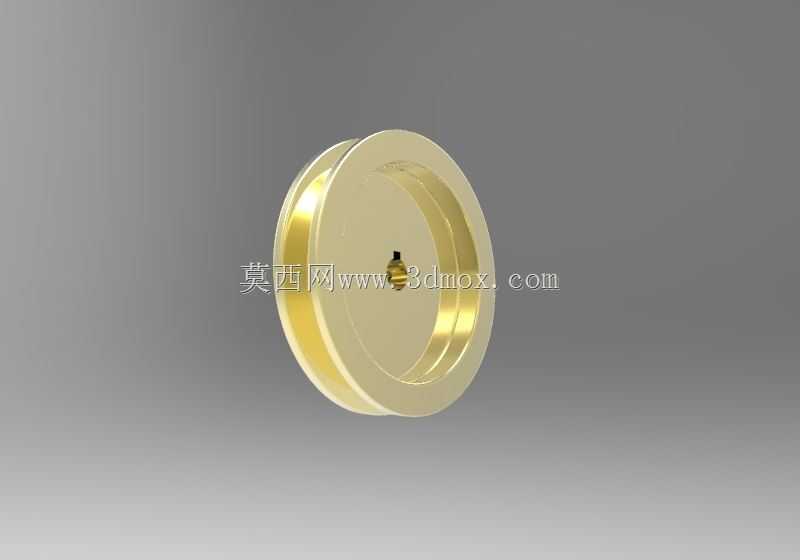

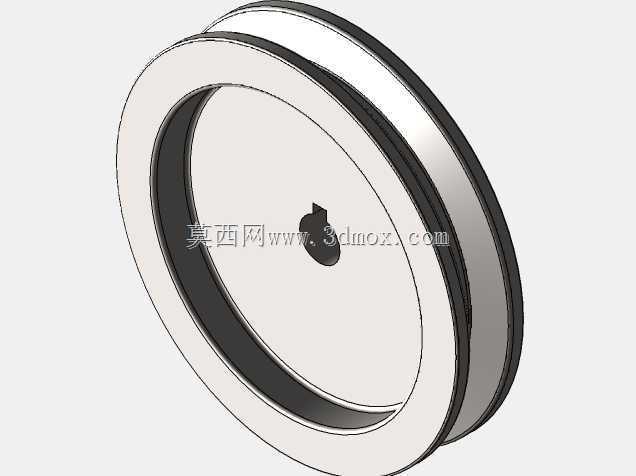

　　在各类工业传动场景中，带传动凭借缓冲吸振、过载打滑保护动力端的特性，始终是中小功率传动布局里的常用方案，V形皮带轮作为V带传动的核心配套零件，其结构合理性直接决定整套传动系统的运行稳定性与使用寿命。这款V形皮带轮采用单槽结构设计，轮缘的V形槽角度严格匹配常规V带的楔角参数，槽面加工精度控制在合理范围，能保证V带嵌入后与槽壁有足够的接触面积，避免传动过程中出现打滑、动力传递损耗过大的问题。从实际应用场景来看，这类单槽V形带轮常被用在小型输送线驱动端、小型风机动力输入端、台式加工设备的传动组、农用小型机具的动力传递环节，也可配套在各类实验台架、小型自动化设备的动力传输结构中，适配中心距适中、传动比要求不极端的布局场景。

　　设计这类带轮时，首先要明确安装边界：轮体中心的轴孔是核心安装基准，轴孔公差需匹配对应传动轴的配合等级，一般采用过渡配合保证运转时不出现松旷，轴孔旁预留的紧定螺钉位可在安装完成后锁紧轴与轮体，避免带轮受轴向力时出现窜动。轮体的轮毂部分做了加厚处理，能分散轴孔处的应力，避免长期受交变扭矩作用出现轮毂开裂的问题；轮辐部分采用实心盘式结构，相比辐条式结构，盘式结构在小直径带轮上的动平衡表现更好，高速运转时的振动量更小，不需要额外做复杂的动平衡校正就能满足常规转速下的使用要求。轮缘的V形槽深度经过核算，既保证V带嵌入后有足够的接触深度，不会因为槽过浅导致带体脱出，也不会因为槽过深让带体底部接触槽底，失去V带摩擦传动的楔面增压优势。

　　从外形尺寸的适配逻辑来看，这款带轮的外径尺寸适配对应型号V带的最小弯曲半径要求，避免带体绕轮时弯曲应力过大加速疲劳老化；轮缘的两侧端面做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少带轮高速旋转时的空气阻力，同时避免边缘锐边割伤V带的侧面包布层。带轮的整体厚度控制在紧凑范围，不会占用过多的轴向安装空间，适合安装空间局促的小型设备布局。在实际选型搭配时，需要注意主动轮与从动轮的槽型必须完全一致，两带轮的安装端面要保证共面，避免V带运行时出现偏磨，大幅缩短带体使用寿命；同时要根据传递功率的大小核算轴孔的承载能力，避免扭矩超过轴孔与轴的配合极限出现打滑滚键的问题。

　　这类V形皮带轮的材质一般选用铸铁或者硬质铝合金，铸铁材质的耐磨性更好，成本更低，适合固定安装的工业设备使用；铝合金材质的重量更轻，转动惯量小，适合对启动响应速度有要求、需要频繁启停的设备场景。轮槽的工作表面粗糙度需要控制在合理区间，过于粗糙会加速V带侧面的磨损，过于光滑则会降低摩擦系数导致传动打滑。在日常运维中，这类带轮不需要额外的复杂维护，只需要定期检查槽面的磨损情况，当槽面出现明显的凹陷、磨损台阶时，就需要及时更换带轮，避免磨损的槽面损伤V带，导致传动失效。在三维建模过程中，这类零件的建模逻辑需要优先保证安装基准的准确性，先绘制轴孔与轮毂的基准特征，再延伸绘制轮辐与轮缘结构，V形槽的绘制需要严格对应标准槽型参数，不能随意更改槽角与槽深尺寸，否则生产出的零件无法与标准V带适配，直接导致零件报废。建模时还需要考虑加工工艺的合理性，比如轮毂端面的退刀槽、轴孔的倒角、轮缘的倒角这些工艺特征都需要完整呈现，避免后续出工程图时遗漏工艺要求，导致生产加工环节出现问题。
