巴哈越野赛车防滚保护车架结构设计

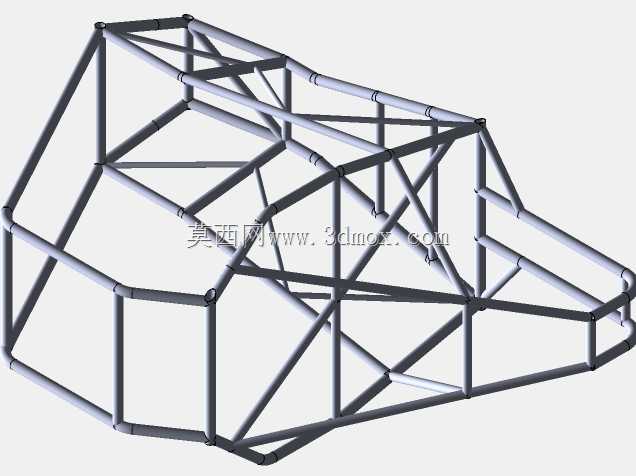

这套钢管桁架结构是巴哈越野赛事参赛车辆的核心承载防护部件，主要用于非铺装路面越野竞速场景下的整车承载与乘员安全防护，适配SAE巴哈赛事的严苛竞技要求，能够在车辆飞跳、侧翻、正面碰撞等极端工况下为驾乘人员提供足够的生存空间，避免车体变形侵入乘员舱造成伤害。从结构设计逻辑来看，整个车架采用空间钢管桁架布局，所有管件通过节点焊接形成整体受力体系，没有冗余的非承载结构，在保证结构强度的前提下尽可能控制整体重量，兼顾越野场景下的动力响应与操控灵活性。设计过程中首先明确了乘员舱的核心边界，围绕驾乘人员的坐姿、操作空间划定了不可侵入的安全区域，所有主承力管件的走向都围绕这个核心区域排布，前部结构预留了动力总成、转向机构、前悬架的安装点位，管件的弯折角度与连接位置完全匹配悬架硬点、转向机固定位、发动机安装支架的坐标要求，不需要额外做复杂的转接结构就能完成底盘系统的装配。后部结构对应后悬架、传动系统、油箱的安装空间，侧边防撞横梁的高度刚好覆盖驾乘人员的躯干侧面位置，顶部防滚环的弧度经过反复校核，在车辆倒扣时能够率先接触地面，通过管件的塑性变形吸收冲击能量，同时保证顶部与乘员头盔之间预留足够的安全间隙，避免碰撞时头部直接接触车架。车架的下部纵梁是整车的主要承载梁，贯穿前后，所有底部安装点都直接连接在纵梁上，能够把路面传递的冲击载荷均匀分散到整个桁架结构上，避免局部应力集中造成管件开裂。从安装边界来看，车架前部的安装点位间距适配常规巴哈赛车使用的双叉臂前悬架安装尺寸，转向柱预留的穿过位置符合人体工程学的操作角度，乘员舱两侧的横梁预留了安全带安装固定点，后部的安装位能够兼容CVT传动系统与后减速机构的装配尺寸，整个车架的宽度、轴距参数都符合巴哈赛事的规则限制，不需要额外做切割修改就能满足参赛的尺寸要求。在实际使用场景中，这套车架不仅承担防护功能，同时也是所有底盘部件的安装基体，悬架传递的路面冲击、动力总成的振动、飞跳落地的冲击载荷都会通过各个安装点传递到车架上，因此所有管件连接节点都采用相贯线焊接设计，管件之间完全贴合焊接，不存在虚接、间隙过大的问题，保证节点的连接强度能够承受反复的冲击载荷。设计时还考虑了后期维护的便利性，发动机舱位置的管件排布预留了足够的操作空间，不需要大范围拆解车架就能完成动力系统的日常检修与零部件更换，侧边防撞结构的管件采用等强度设计，在发生侧面碰撞损坏后可以单独切割更换受损管件，不需要整体报废车架，降低赛事参与过程中的维护成本。
