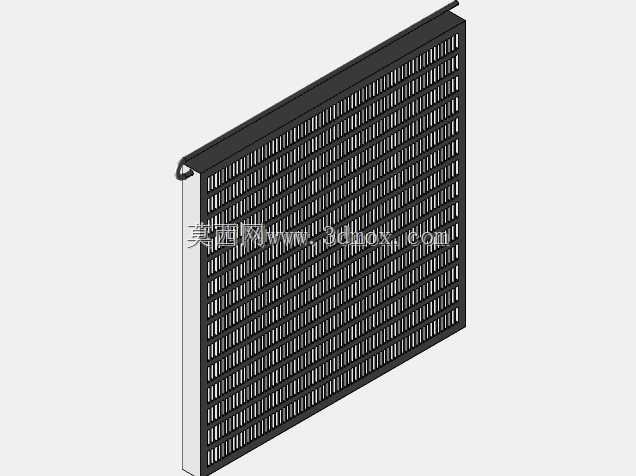

车用散热芯体结构三维设计

这款散热结构主要适配乘用车辆冷却回路，是发动机热管理系统里的核心换热部件，日常装车后承担冷却液与流经车头的外界空气的热量交换任务，保障动力单元始终处于合理工作温度区间，避免过热引发的机油性能衰减、部件磨损加剧等问题。从结构设计来看，整体采用扁管加散热带的交错排布形式，两侧预留了与水室装配的卡接边，安装时可直接与上下塑料水室压合密封，无需额外设计复杂连接结构，适配多数前置前驱车型的机舱安装空间。设计过程中优先考虑了迎风面的有效换热占比，芯体部分的散热带采用开窗式结构，能够在空气流经时切割气流边界层，提升空气侧的换热效率，同时控制整体风阻在整车标定允许范围内，避免增大高速行驶时的行车阻力。安装边界上，整体芯体厚度控制在常规车用散热器的主流尺寸区间，上下端的固定挂耳位置与同级别车型的安装支架孔位匹配，装车时可直接适配原有固定点，无需改动机舱内的防撞梁、冷凝板等周边部件布局。实际使用场景中，该结构既可以满足日常城市通勤工况下的低速散热需求，在长时间爬坡、高速持续行驶等大负荷工况下，也能通过足够的换热面积将冷却液温度稳定在合理区间，避免出现开锅现象。设计时还兼顾了生产装配的工艺性，扁管与散热带的排布间距符合现有钎焊炉的生产工艺要求，组装时可通过自动化叠片设备完成芯体堆叠，无需人工逐片排布，能够有效降低批量生产的装配难度，同时保证每一组散热通道的间距一致，避免出现局部流道堵塞导致的散热不均问题。芯体侧边的护板结构做了翻边强化处理，能够抵御车辆行驶过程中路面带起的小石子冲击，避免散热带被打弯变形影响通风效率，同时在车辆轻微碰撞时，护板可先吸收部分冲击力，减少芯体整体变形泄漏的概率。
