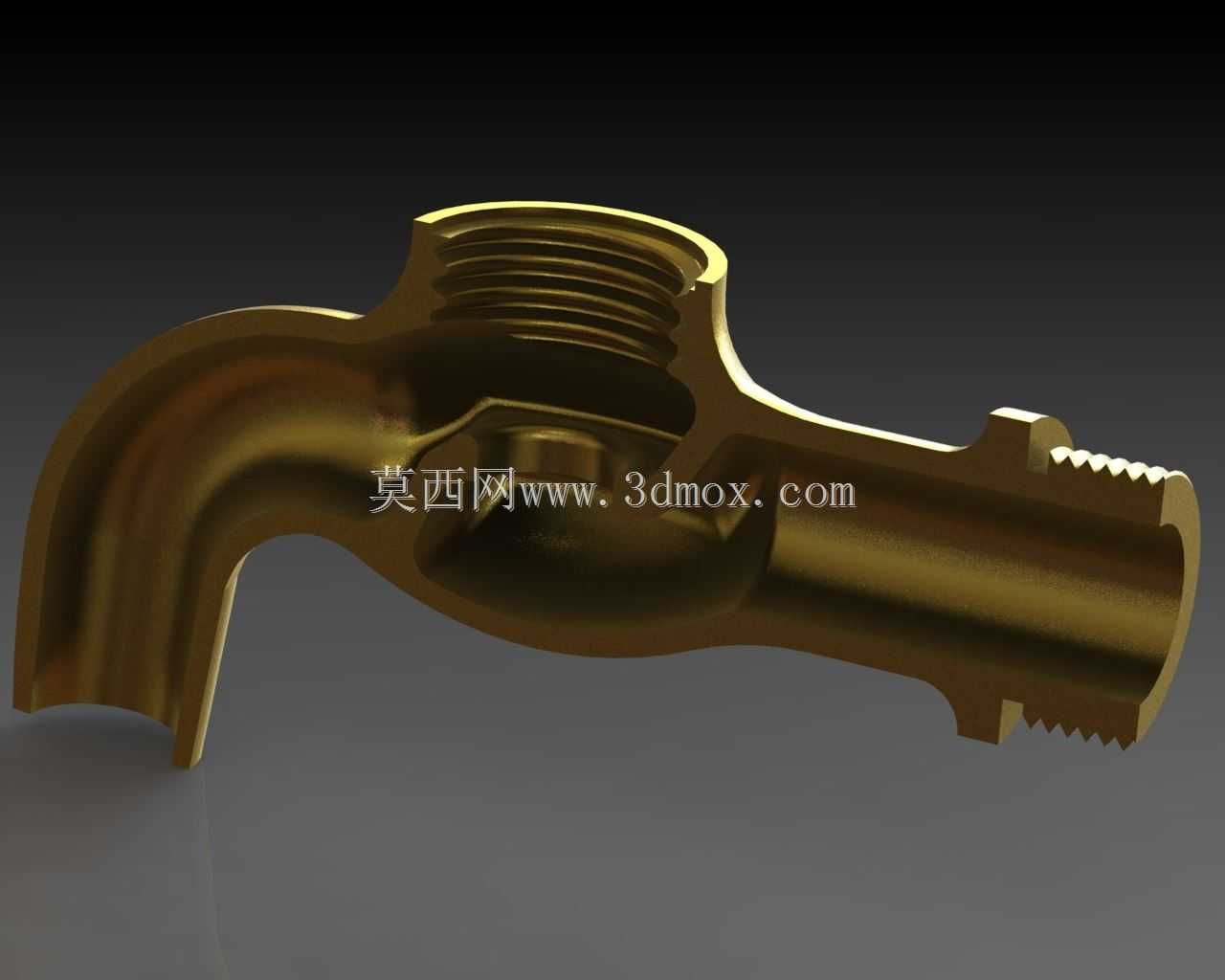

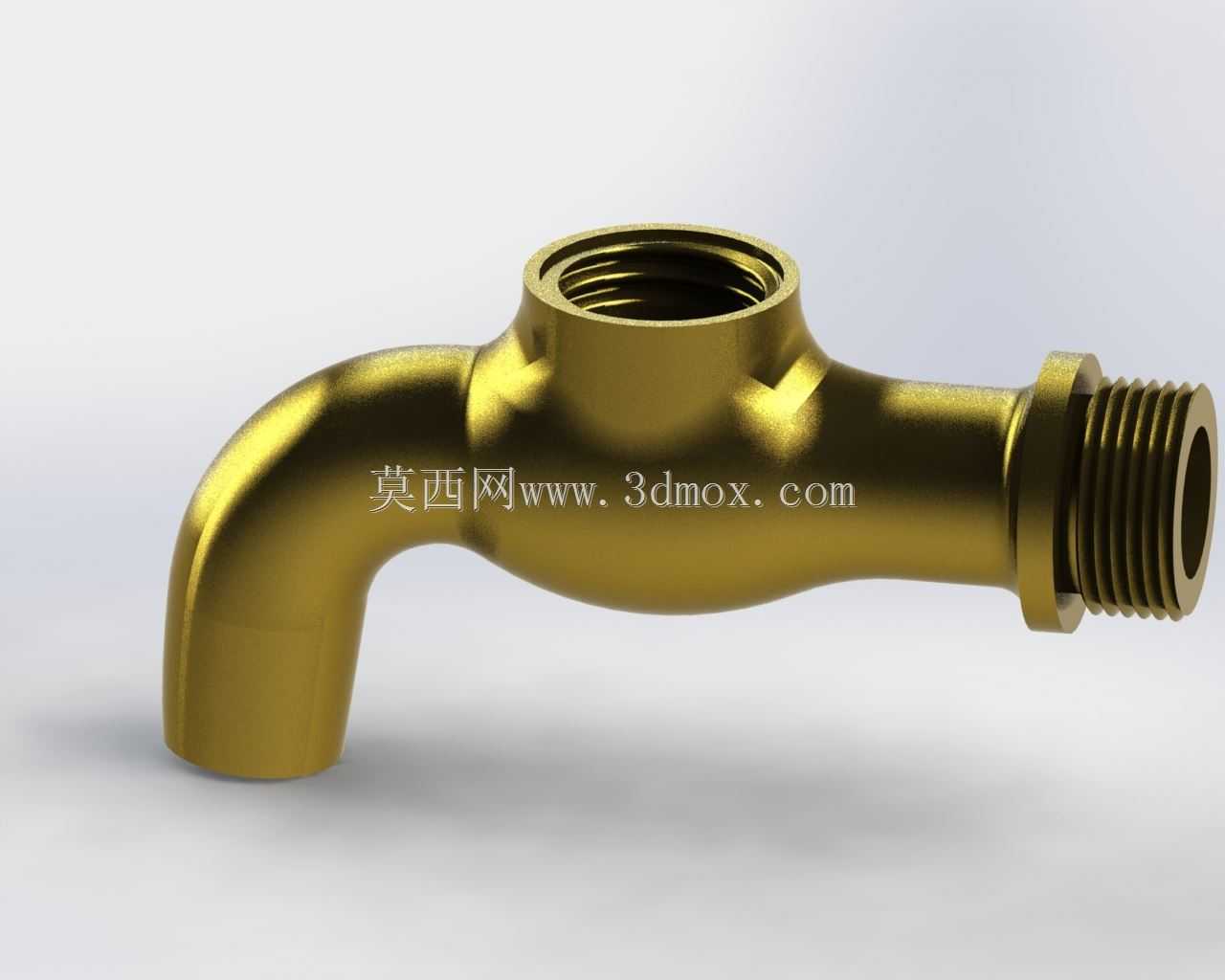

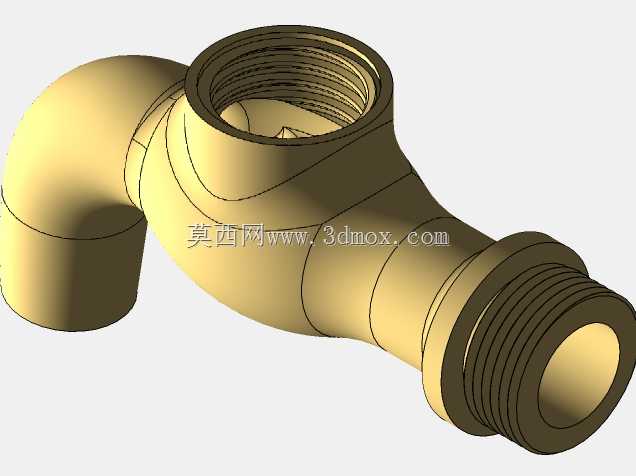

黄铜弯颈式水龙头主体结构三维建模

日常民用与商用给排水终端场景中，水龙头主体是决定整套水阀使用寿命、密封可靠性的核心承载构件，本次建模的弯颈式铜质主体，适配常规冷热水单路供水场景，可广泛用于家用洗菜盆、洗手台、公共盥洗区等点位的龙头组装，作为整套龙头的基体结构，它需要同时承接进水端管路连接、阀芯安装定位、出水端导流、手柄操作避让等多重功能，是龙头生产环节中最先需要完成结构定型的核心零件。从结构设计逻辑来看，该主体采用锻造黄铜一体成型的工艺路线设计，建模过程中优先保证了壁厚的均匀性，避免后续机加工与压铸环节出现缩孔、应力开裂等缺陷，进水端设置标准外螺纹结构，可直接匹配墙面预埋的内丝供水接头，无需额外转接头即可完成安装，顶部的内螺纹腔用于装配陶瓷阀芯，腔体内部的密封面平面度公差在建模时做了严格约束，保证阀芯压紧后不会出现渗漏问题，侧方延伸的弯颈出水通道做了圆弧过渡处理，既可以降低水流通过时的阻力，减少出水紊流带来的飞溅问题，也能避免直角流道长期使用后积垢堵塞的隐患。安装边界层面，该主体的进水端螺纹长度按照常规墙面装饰层厚度预留了足够的旋合余量，弯颈的出水角度经过反复调整，保证出水水流恰好落在常规洗手盆、洗菜盆的中心接水区域，不会出现水流偏斜溅出盆外的问题，主体外壁的加强筋结构在建模时做了隐式处理，既保证了整体结构强度，在安装阀芯、拧紧管路接头时不会出现阀体开裂变形，又不会破坏外观的整体流畅性，适配后续表面镀铬、喷砂等不同表面处理工艺的要求。从实际使用的工况出发，建模时充分考虑了日常使用中的受力情况，比如用户开关龙头时施加在阀体上的扭转力、管路供水带来的静压力、长期接触水体带来的腐蚀余量，阀体的壁厚取值既满足1.6MPa公称压力下的强度要求，又不会过度增加材料成本，流道内部的转角处全部做了圆角过渡，避免应力集中导致的长期使用疲劳损坏，同时也能减少水流噪音，提升使用体验。该主体结构可直接匹配市面上通用规格的陶瓷阀芯、起泡器、操作手柄，不需要额外开模定制配套零件，能够有效降低整机组装的供应链成本，适合批量生产的民用卫浴龙头产品使用，建模过程中还原了所有机加工的退刀槽、密封槽、定位止口等细节结构，可直接用于后续的工程图输出、模具开模、工艺仿真等生产环节，结构参数完全符合卫浴五金行业的相关通用标准，具备较高的实际生产参考价值。
