三叉叉树适配型格架框架概念结构设计

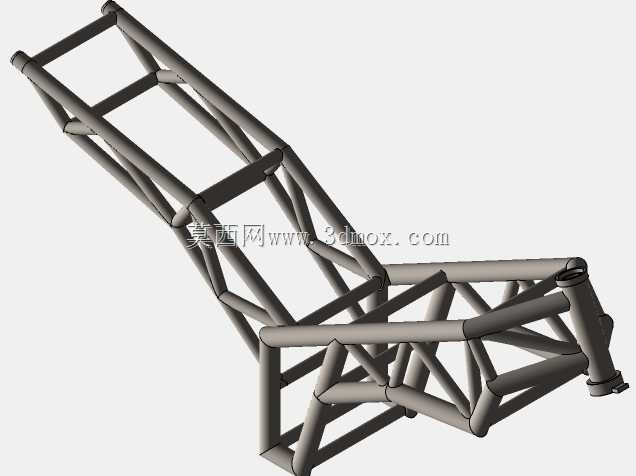

这款格架框架的设计初衷，是为两轮载具的承载结构探索更优的受力传递路径，在概念构思阶段就跳出了传统管材拼接的固化思路，转而采用三角形桁架的拓扑逻辑来搭建主体受力体系。从实际应用场景来看，该结构可适配轻量化两轮载具的前部承载需求，前端管的尺寸边界完全匹配三叉叉树总成的安装公差，不需要额外设计转接衬套就能完成叉组与主框架的对接，安装时仅需保证前端管轴线与叉组转向轴线的同轴度误差控制在常规载具装配允许的范围内即可，不会额外增加装配工序的复杂度。

在功能特性层面，整组框架的杆件全部采用直杆段拼接，每一段杆件都只承受轴向拉压载荷，从根源上规避了传统弯管结构容易出现的局部应力集中问题，在相同载荷工况下，这种桁架式结构的材料利用率比同规格管材弯折的框架高出近四成，能在保证结构刚性的前提下有效降低整体自重。设计过程中没有刻意追求对称的几何外形，而是根据实际受力的分布调整杆件的角度与交汇节点位置，前部承接转向载荷的区域杆件排布更密集，节点间距更小，能把转向时的横向冲击力快速分散到多根斜向杆件上，避免局部载荷过大导致的结构形变。

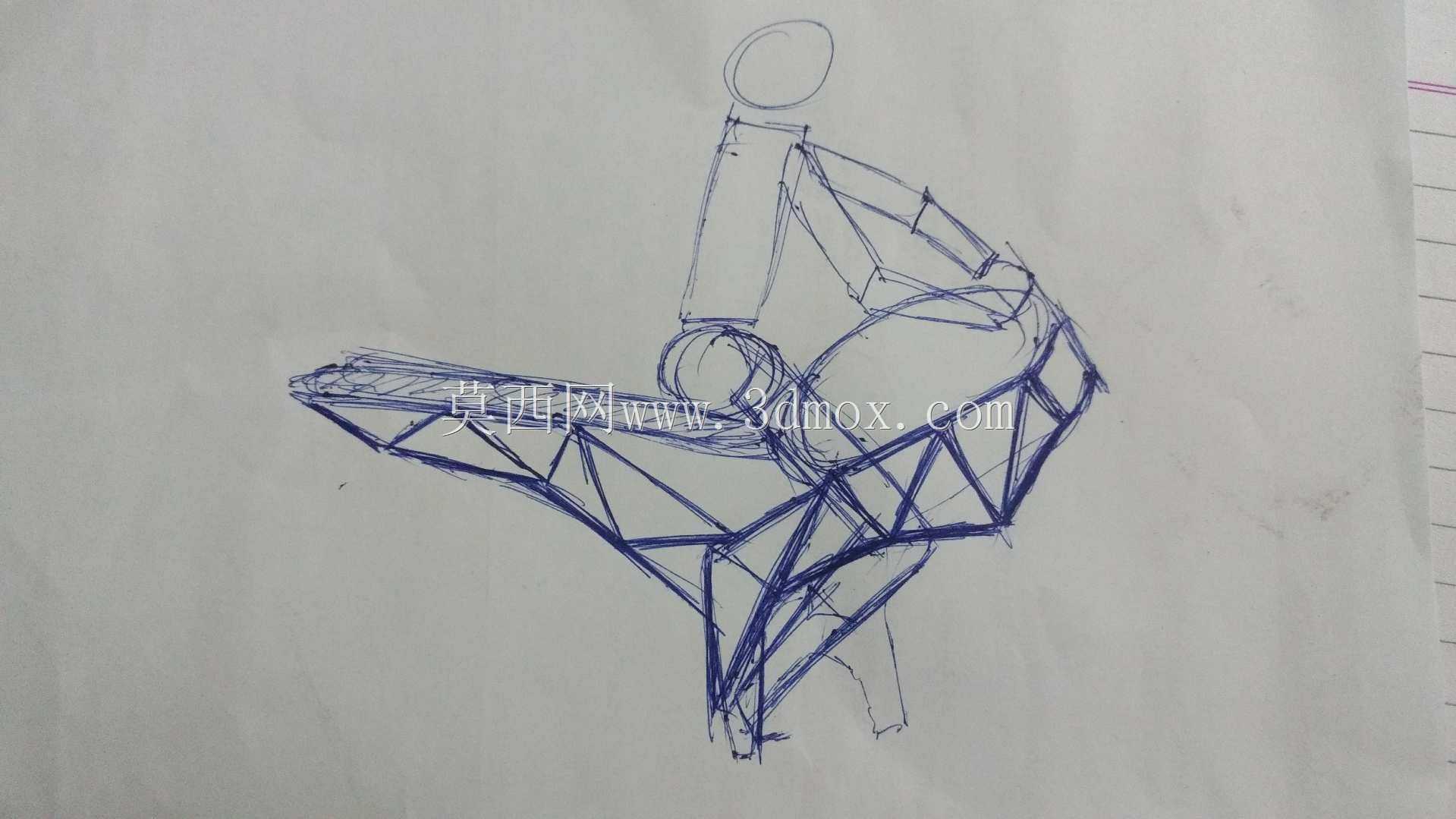

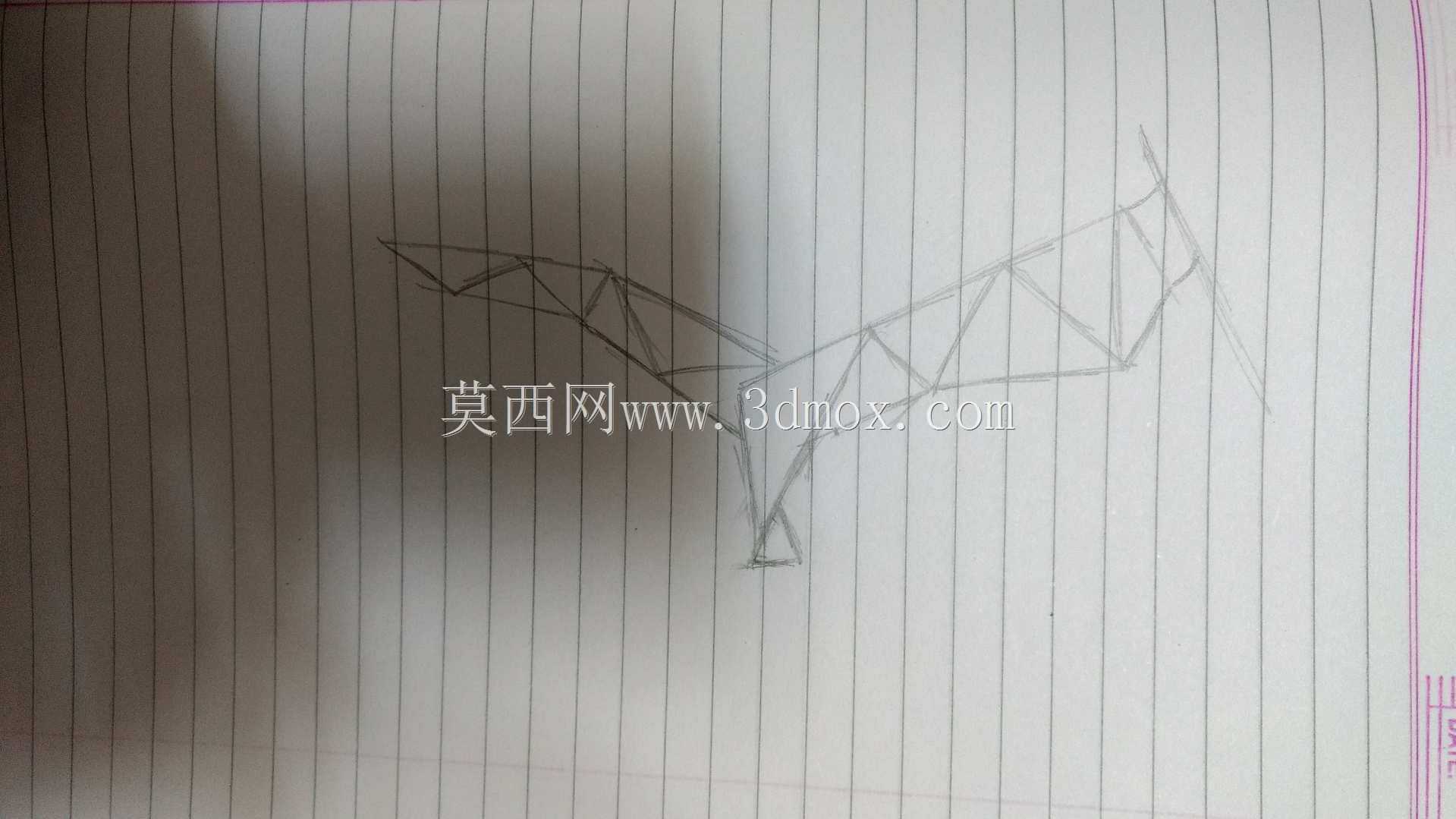

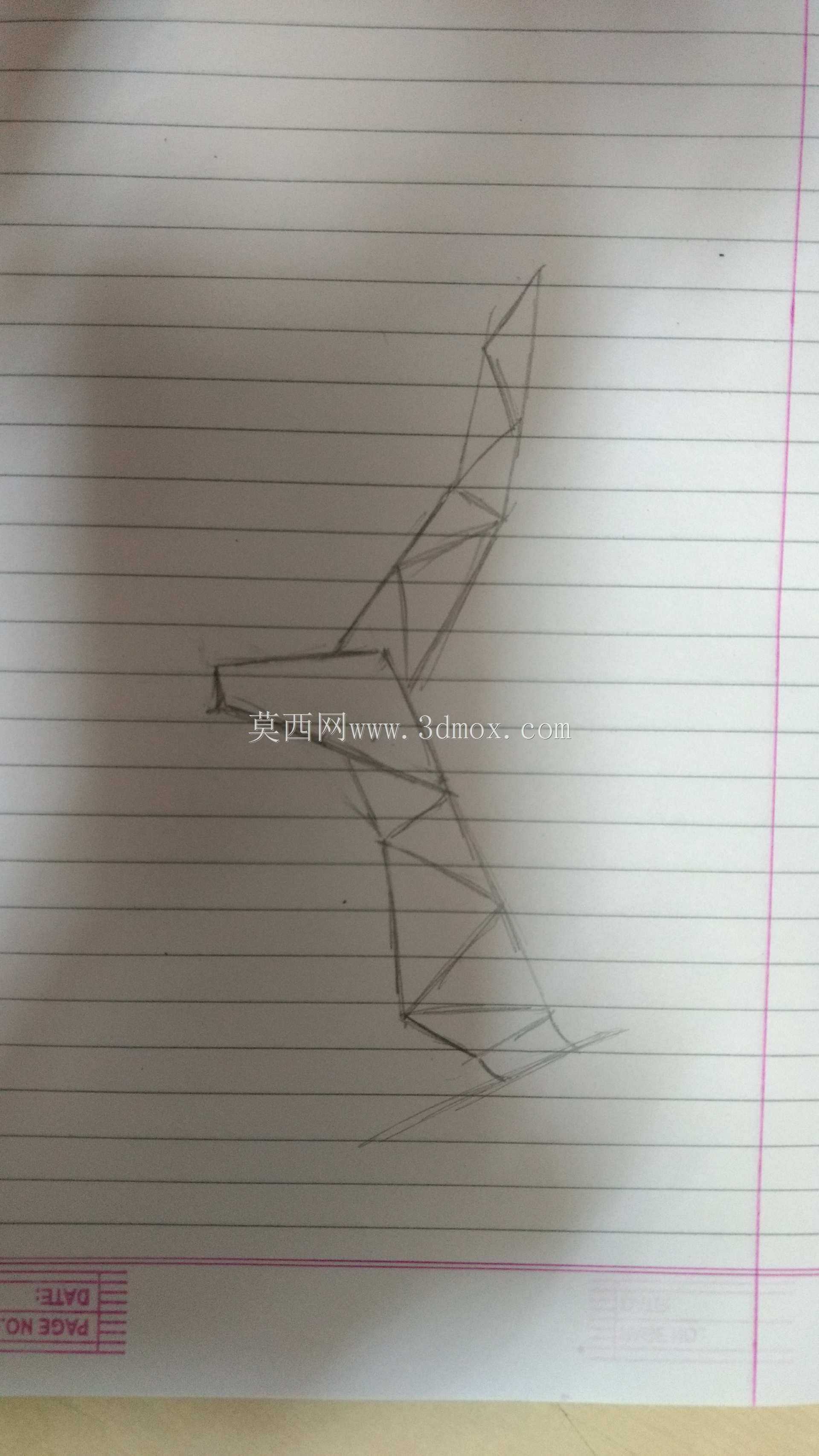

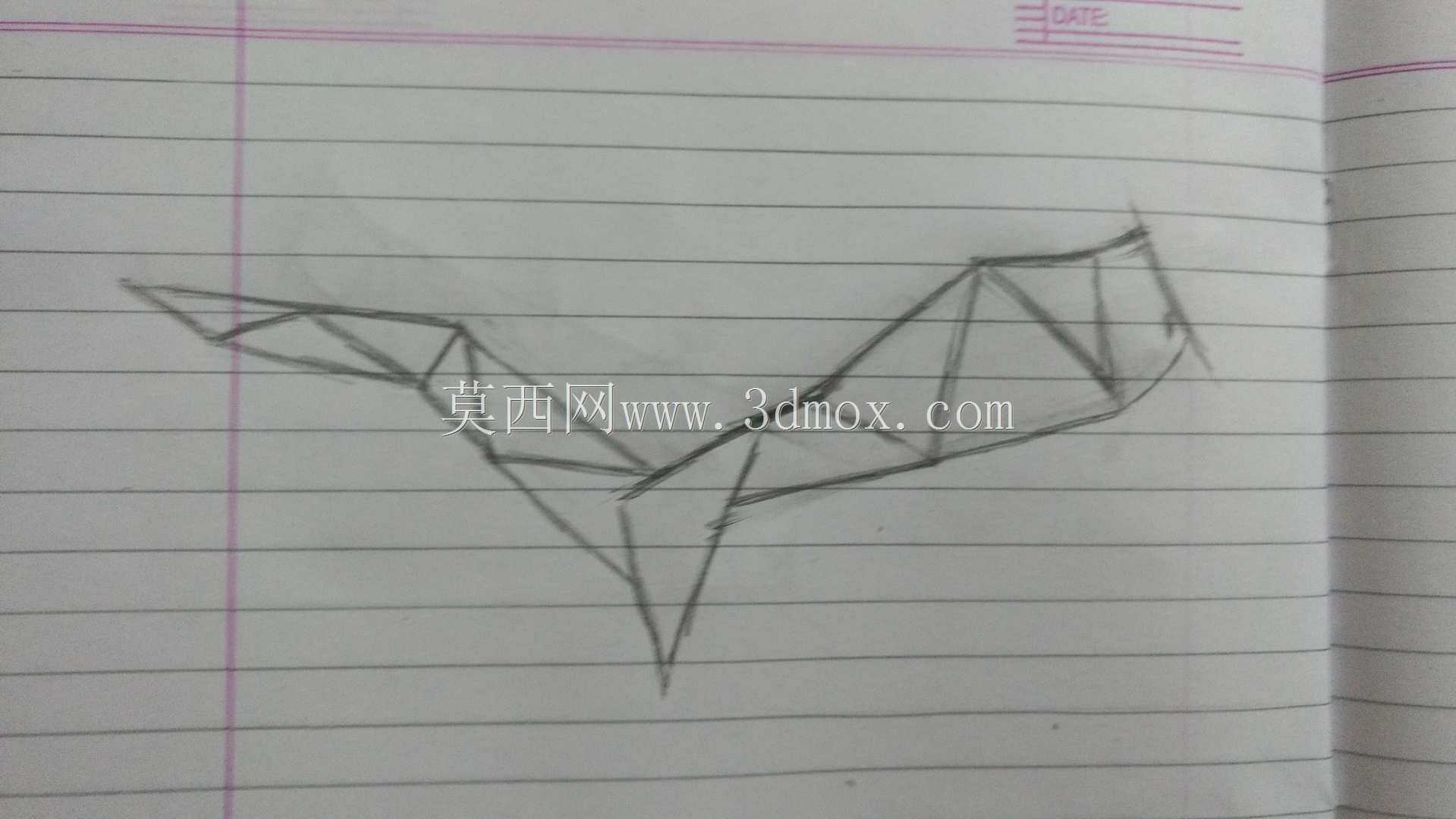

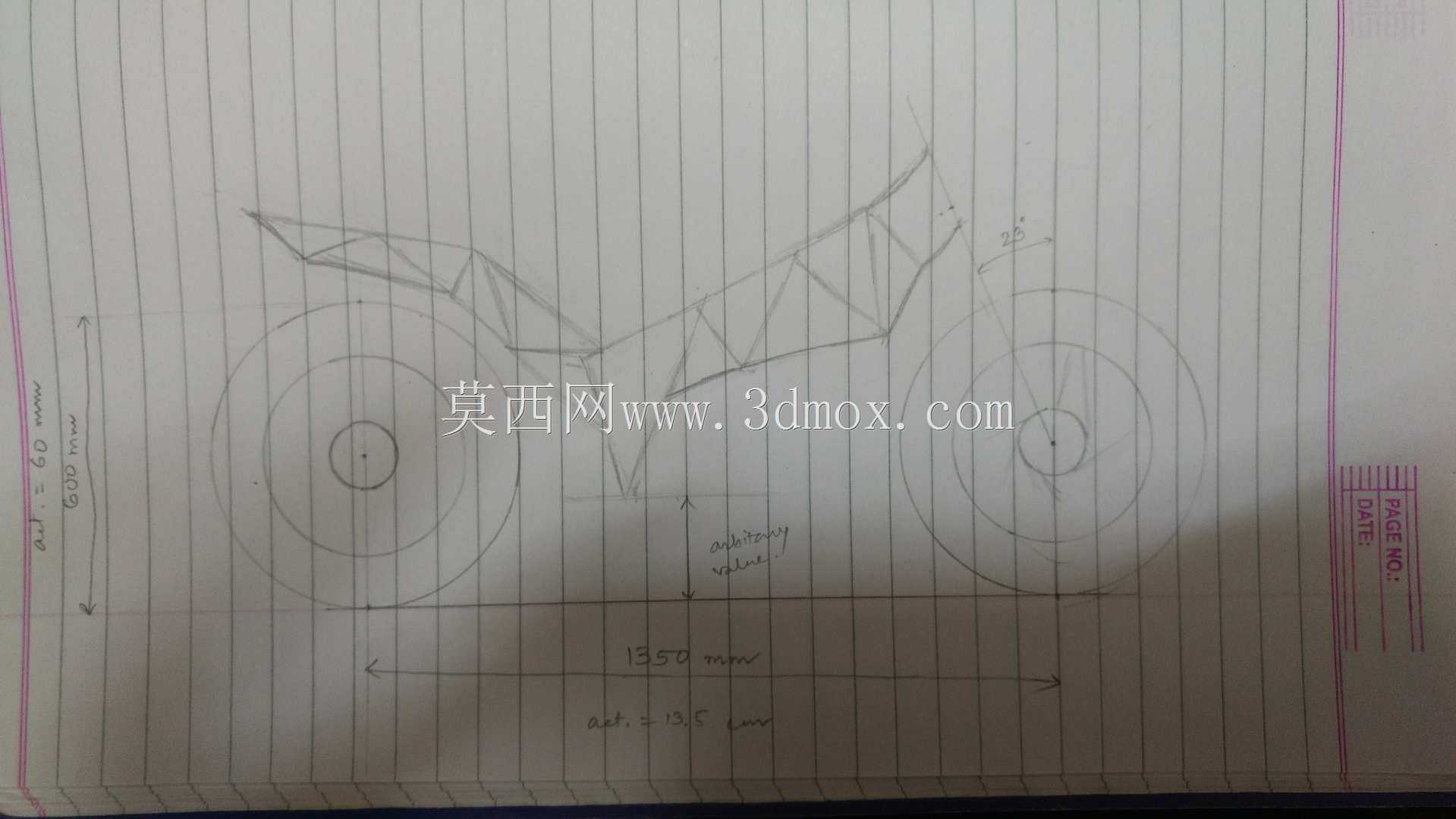

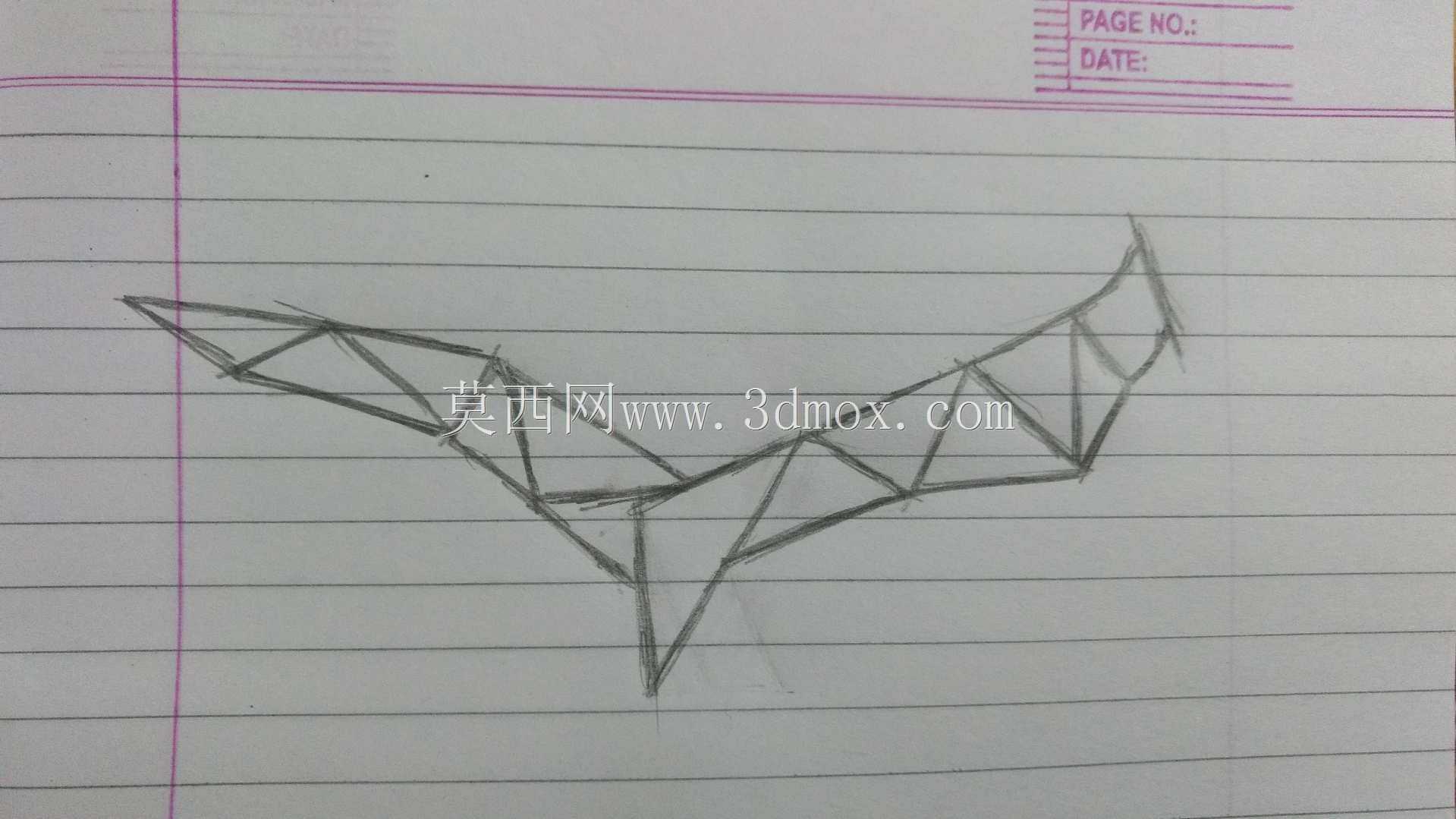

从安装边界来看，框架下部的垂向延伸段预留了足够的载具部件安装空间，不会与行走系统、传动部件的运动包络产生干涉，上部的横向杆件排布可以适配不同形式的承载面板安装，不管是用作运动类两轮载具的主车架承载，还是小型机动两轮设备的底盘支撑框架，都能通过微调杆件长度快速适配不同的轴距要求。概念阶段的手绘草图已经明确了所有杆件的交汇逻辑，每个节点的杆件连接角度都经过受力路径的初步推演，不存在冗余的无效杆件，后续细化建模时只需要根据选定的杆件截面参数，调整节点处的焊接或拼接结构即可，不需要对整体拓扑结构做大幅改动。这种格架结构的另一个优势是生产适配性强，不需要复杂的管材弯折模具，直杆段下料后通过专用工装定位就能完成拼接，小批量试制的成本远低于传统一体成型的框架结构，对于定制化两轮载具的开发来说，能有效缩短前期结构验证的周期，快速完成不同载荷需求下的结构迭代。
