径向安装耐震油压压力表结构设计

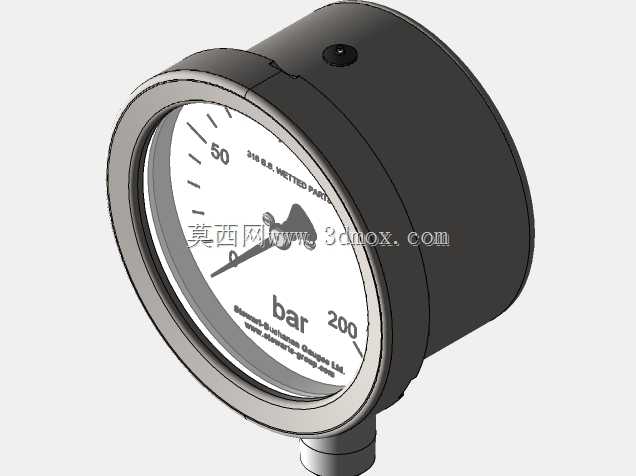

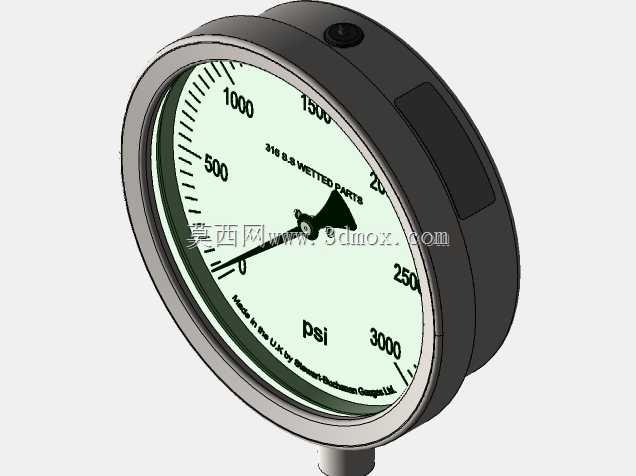

这款压力表的建模完全围绕工业现场的实际使用需求搭建，日常在液压站、油压管路、气动系统、压力容器配套的检测场景中十分常见，主要用来实时反馈封闭管路内的流体压力数值，帮运维人员判断系统负载是否处于合理区间，避免超压引发的管路爆管、密封件损毁、执行元件动作失准等问题。从结构设计来看，整体采用径向轴向的经典布局，表壳为一体冲压的金属壳体，边缘做了卷边钝化处理，既可以提升壳体的抗形变能力，也能避免安装维护时划伤操作人员；表盘正面的透明视窗做了内嵌式密封设计，和壳体之间预留了密封圈安装槽，可阻挡现场的油污、切削液、粉尘进入表内，适配车间多油污、多扬尘的复杂工况。表盘刻度采用双量程标识，清晰标注bar单位刻度，刻度线做了粗细区分，整数值刻度线加长加粗，小分度值刻度线缩短，指针采用三角楔形的轻量化设计，转动惯量小，压力波动时能快速响应数值变化，同时表壳内部预留了充油腔结构，可填充阻尼硅油，抵消设备运行时的振动干扰，避免指针频繁抖动造成读数误差，也能减缓内部传动构件的磨损，延长仪表使用寿命。安装接口采用标准外螺纹连接结构，接口位置和表壳主体垂直，属于典型的径向安装形式，建模时严格控制了接口的螺纹尺寸、伸出长度，以及表壳的外径、厚度尺寸，安装时只需在管路对应位置预留匹配的内螺纹接口即可完成固定，不需要额外加装复杂的转接支架，表壳背部预留了阻尼孔结构，可平衡表内外压差，避免温度变化造成表内起雾影响读数。建模过程中对表壳的拼接缝位置、指针转轴的同轴度、表盘和视窗的装配间隙都做了细节还原，所有配合面的尺寸公差都按照工业仪表的常规装配要求设定，既保证外观还原度，也能为后续做仪表装配仿真、管路布局干涉检查提供准确的三维参考，设计人员在做液压站布管、设备面板布局时，可以直接调用该模型核对安装空间，避免出现安装位置和周边构件干涉、读数视角被遮挡的问题。
