三英寸对夹式手柄蝶阀结构设计

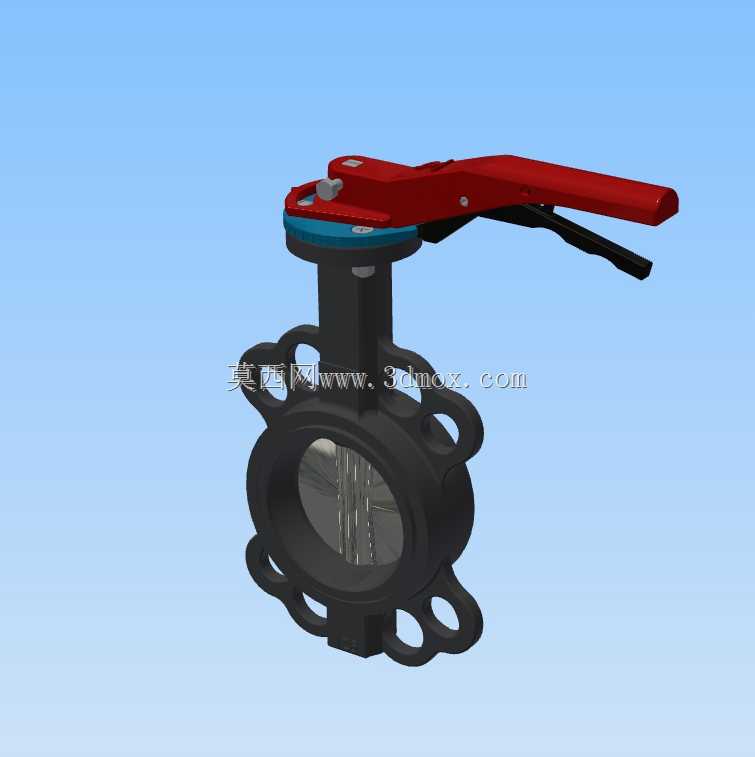

这款三英寸规格的蝶阀，主要面向冷却塔循环水、空调机组AHU、风机盘管FCU的水路通断与流量调节场景做适配设计，在民用商用暖通、工业循环水系统里属于用量极大的通用管路控制部件。从实际工程选型角度看，对夹式的结构本身就是为了压缩安装空间设计，相比法兰式蝶阀，它不需要在阀体两端自带法兰凸缘，安装时直接夹在管路两片配对法兰之间，靠穿通的螺栓锁紧固定，能大幅减少阀组段的轴向安装尺寸，在管井、吊顶内这类安装空间局促的场景里优势非常明显。

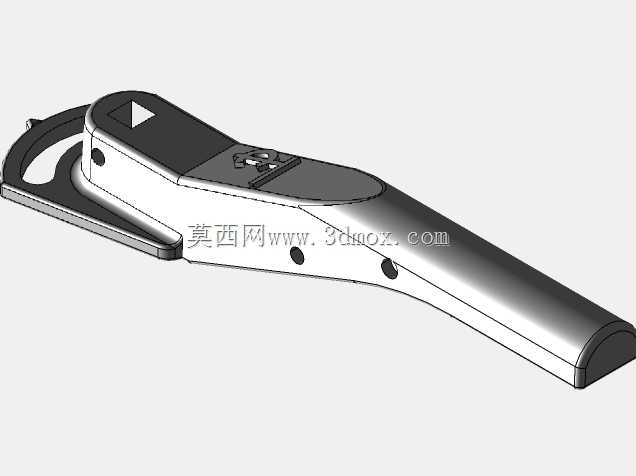

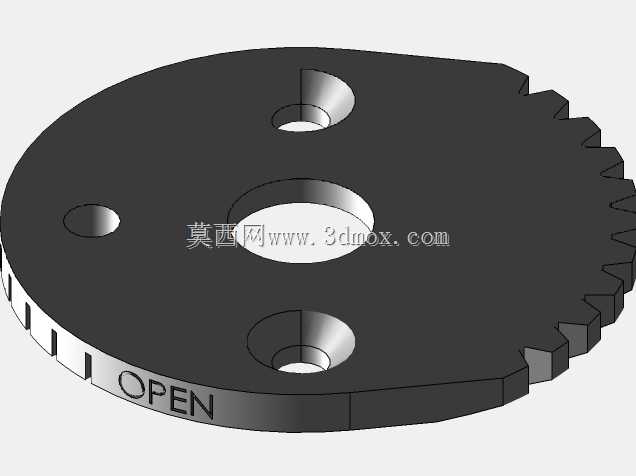

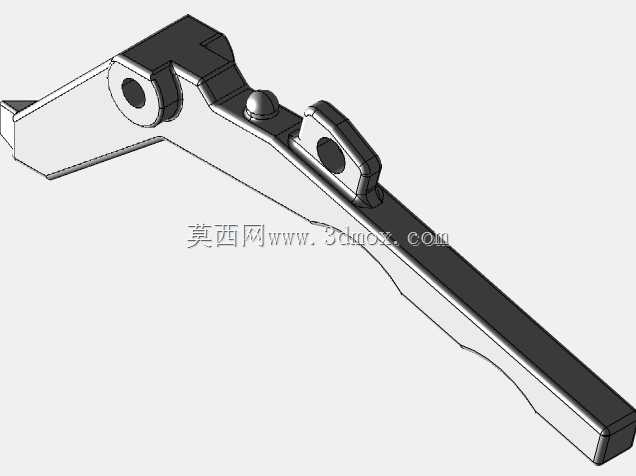

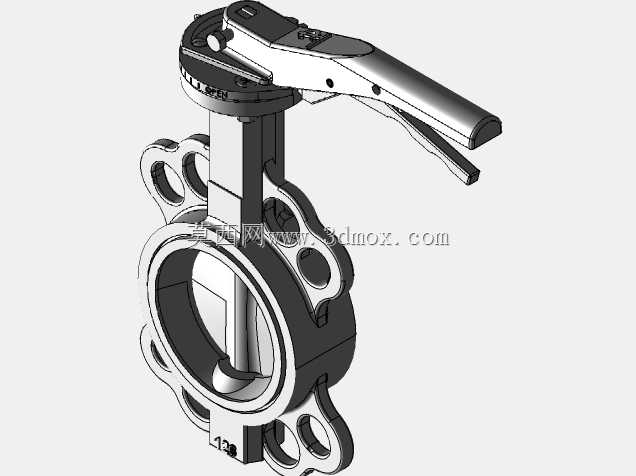

驱动部分采用杠杆式手柄结构，手柄上带多档位定位卡槽，扳动手柄时可以带动阀杆旋转90度完成全开全关动作，同时卡槽能在0-90度区间内锁定多个开度位置，方便现场调试时根据系统压差、流量需求调整阀门开度，不需要额外配套锁具就能维持设定开度，日常运维操作不需要专用工具，徒手就能完成开关调节，很适合暖通系统这类需要频繁平衡调试的管路场景。

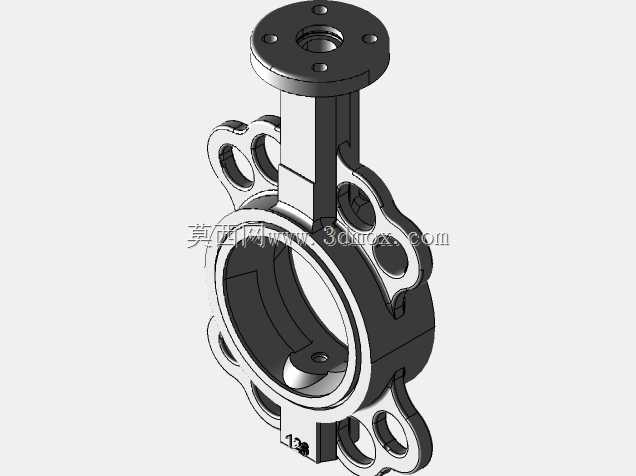

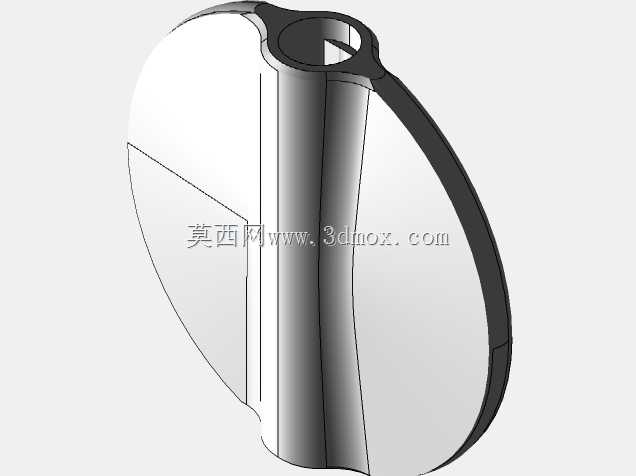

建模时首先要确认的是安装边界尺寸，三英寸公称通径对应的阀体内径要匹配DN80管路的通流要求，阀体两端的对夹定位凸耳要对应标准法兰的螺栓孔距，确保现场安装时螺栓能顺利穿入，不会出现孔位错位的问题；阀板的回转直径要严格控制在阀体内腔范围内，避免开关过程中阀板与阀体内壁、密封胶圈发生卡涩，密封面采用全包胶结构，阀板边缘与橡胶密封圈的过盈量要控制在合理范围，既要保证关闭状态下的密封性能，又不能让操作力矩过大导致手柄扳动费力。

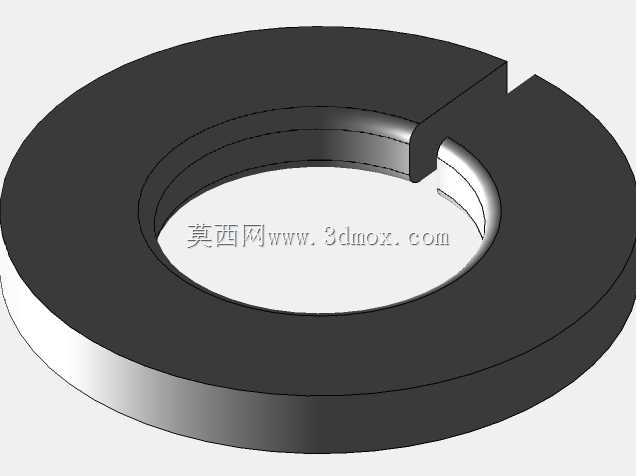

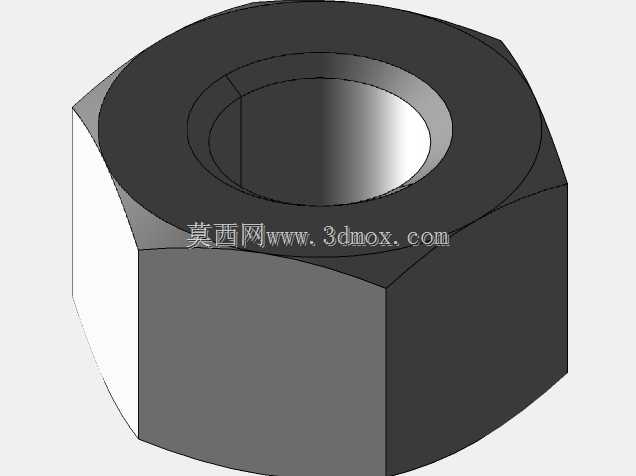

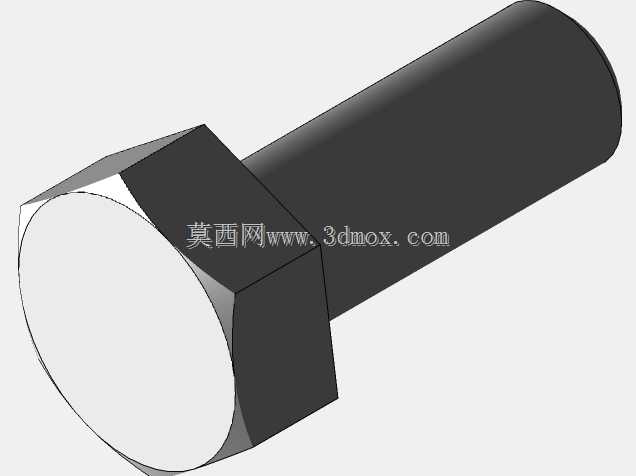

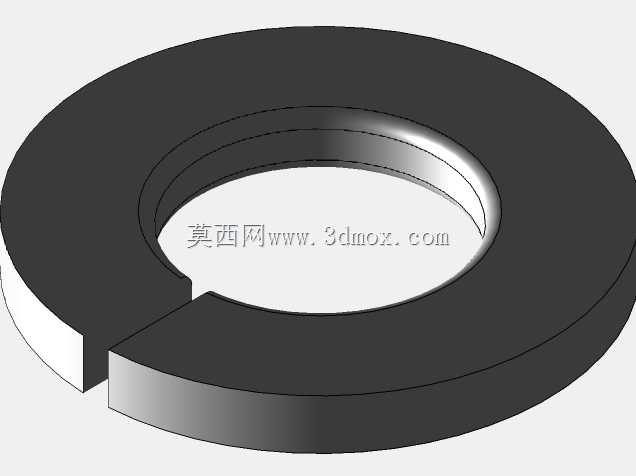

从结构细节看，阀杆与阀体之间设置了轴套减少转动摩擦，手柄与阀杆的连接采用扁方加销钉的固定方式，避免频繁操作后出现手柄打滑的问题；阀体上的多个凸耳造型除了穿装螺栓的作用，也能提升阀体整体的结构强度，避免夹紧安装时阀体受力变形导致密封失效。这类蝶阀的流通阻力小，全开状态下阀板沿管路轴向布置，对水流的阻挡作用远小于截止阀、闸阀，在循环水系统里能降低水泵的扬程损耗，而且整体结构紧凑，重量只有同规格法兰闸阀的三分之一左右，运输、安装、后期维护更换的成本都更低，非常适合大流量、低压力的水路系统使用。建模过程中需要重点校验阀板的运动干涉情况，模拟全行程转动时阀板与密封圈、阀体的配合间隙，同时要保证手柄的操作角度不会和周边管路、保温层发生碰撞，给现场安装操作留出足够的扳手空间。
