施耐德E5CBSW-S4TD五阀组工业结构设计

在工业过程测量与控制场景中，压力变送器的安装配套阀件直接决定测量回路的可靠性与维护便捷性，这款适配施耐德EDM系列的五阀组结构，正是针对变送器带保护外壳安装工况开发的配套部件。从实际工程应用来看，这类阀组主要服务于石油、化工、电力等行业的压力、差压测量回路，当变送器需要加装环境保护外壳来抵御现场粉尘、喷淋、腐蚀性介质侵蚀时，常规的分散式阀件安装会占用过多壳内空间，同时增加管路泄漏点，集成式五阀组的设计刚好解决这一痛点。

该阀组的核心功能是实现变送器的在线校准、排污、引压管路通断控制，无需拆卸变送器即可完成零点校准、管路吹扫等日常维护操作，大幅降低现场运维的工作量。设计过程中，仪表连接端严格遵循DIN EN 61518/IEC 61518标准的法兰连接尺寸，可直接与对应标准的压力变送器法兰对接，无需额外加工转换接头，减少装配累计误差。排气端采用1/4 NPT内螺纹接头，匹配工业现场通用的排气管路规格，无需定制非标连接件，适配性更强。

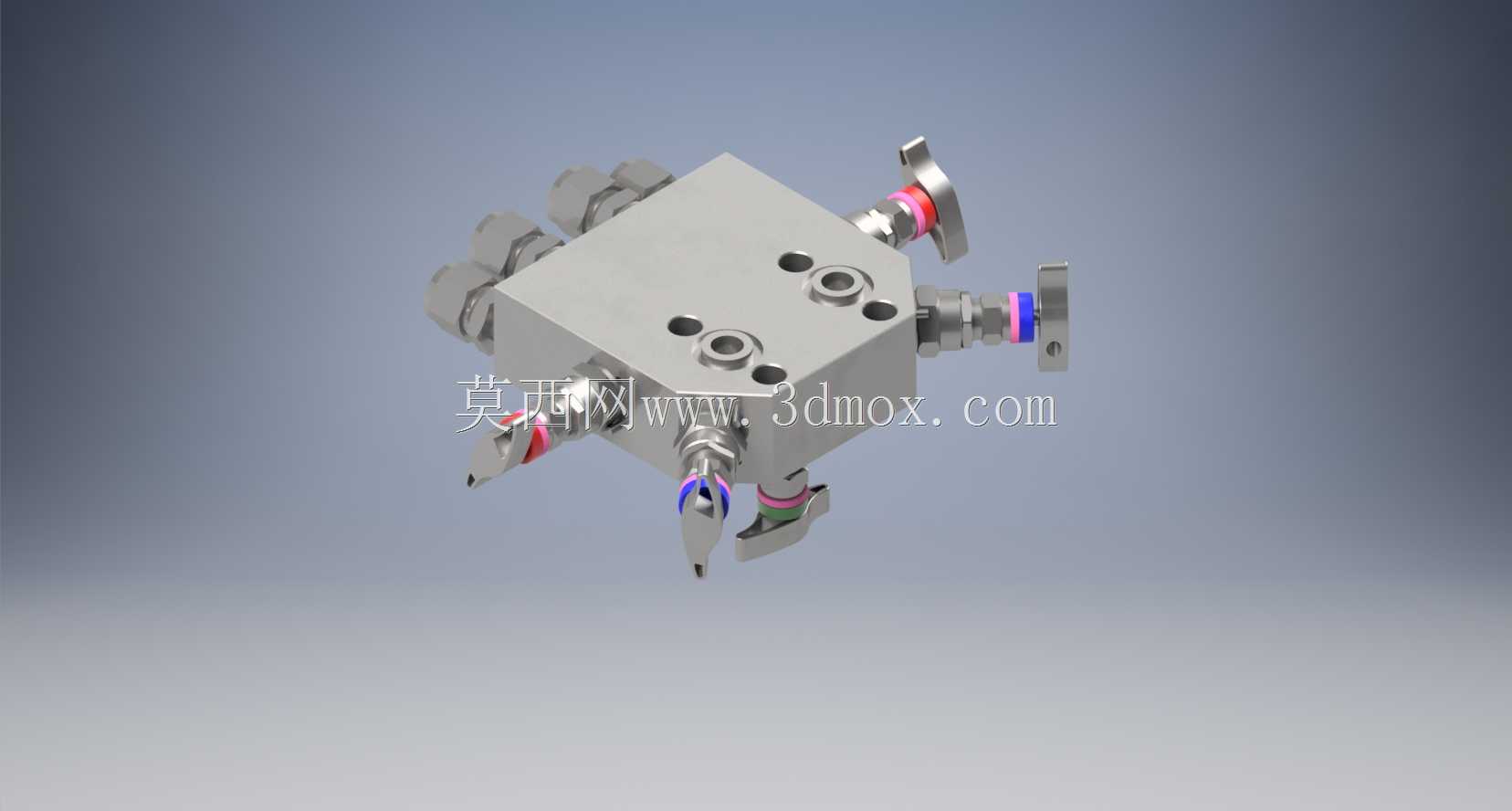

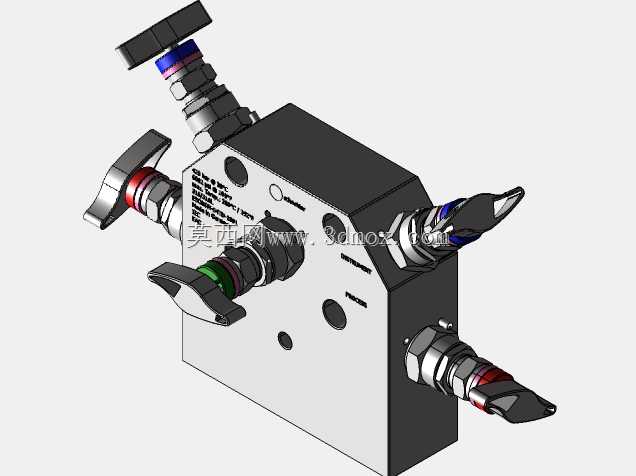

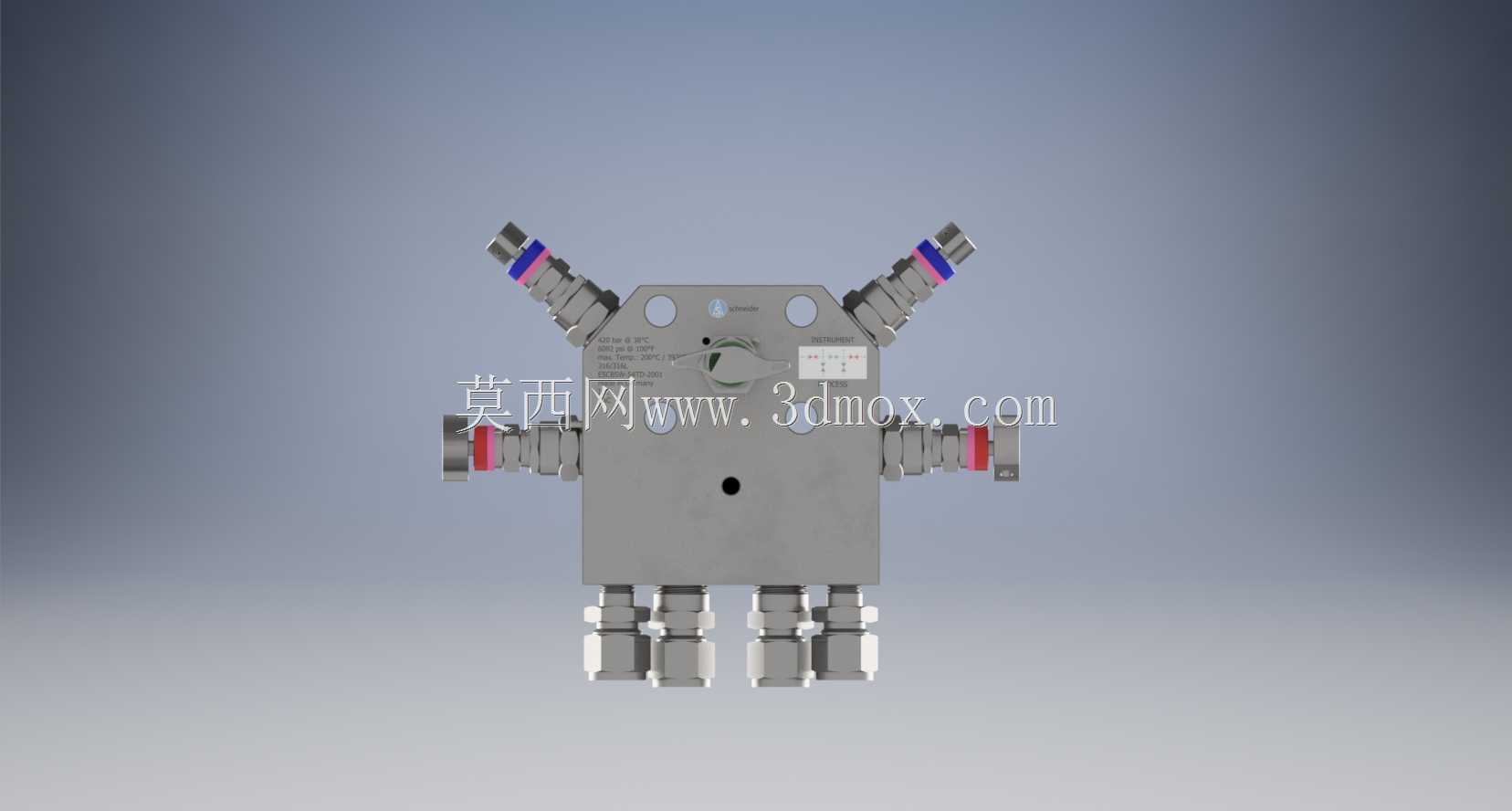

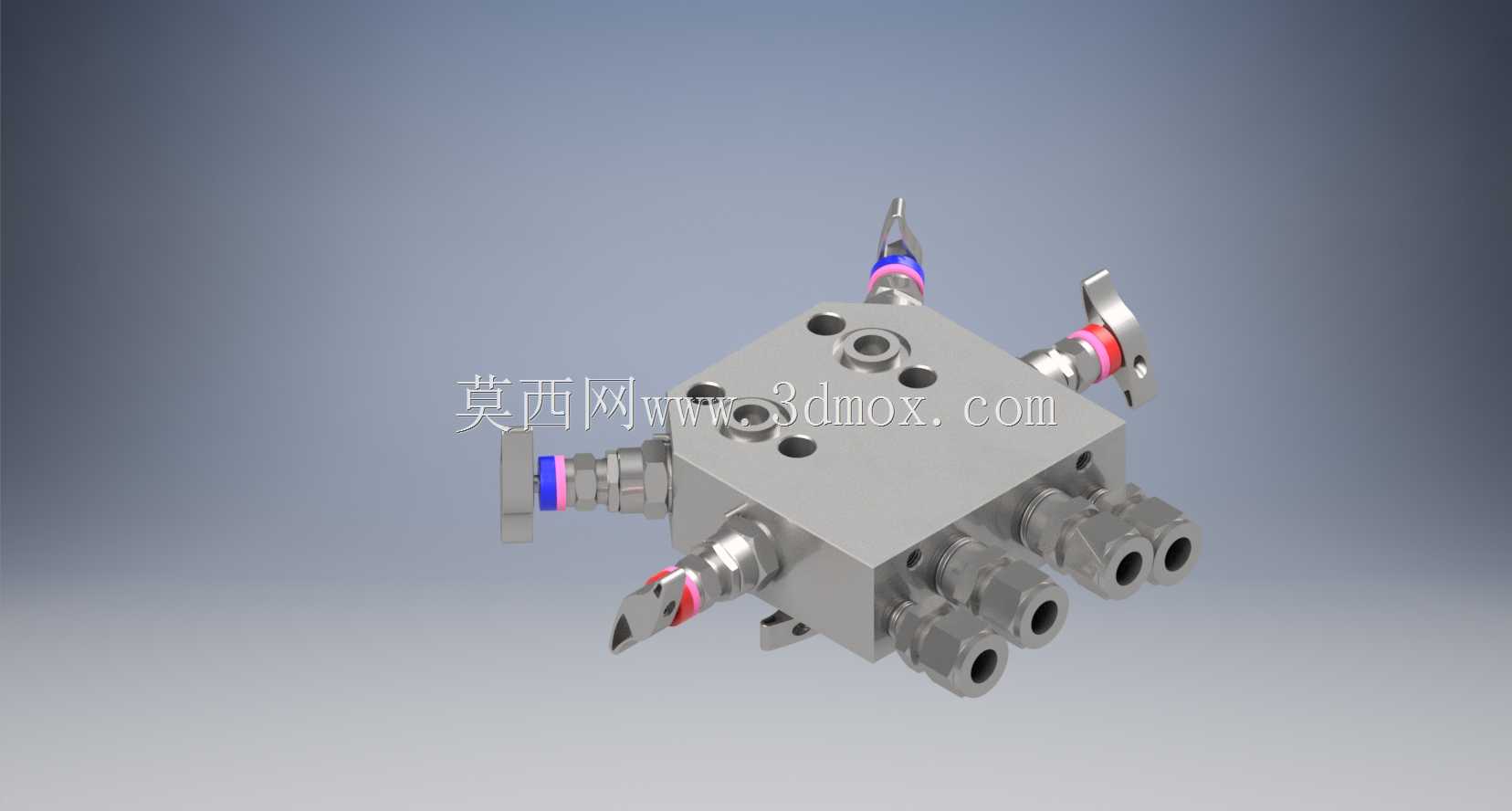

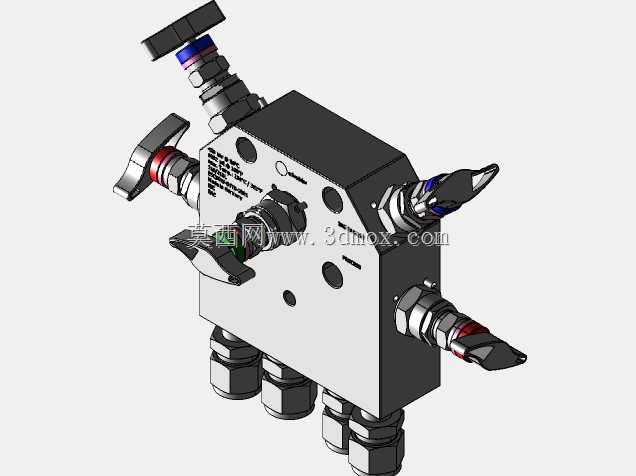

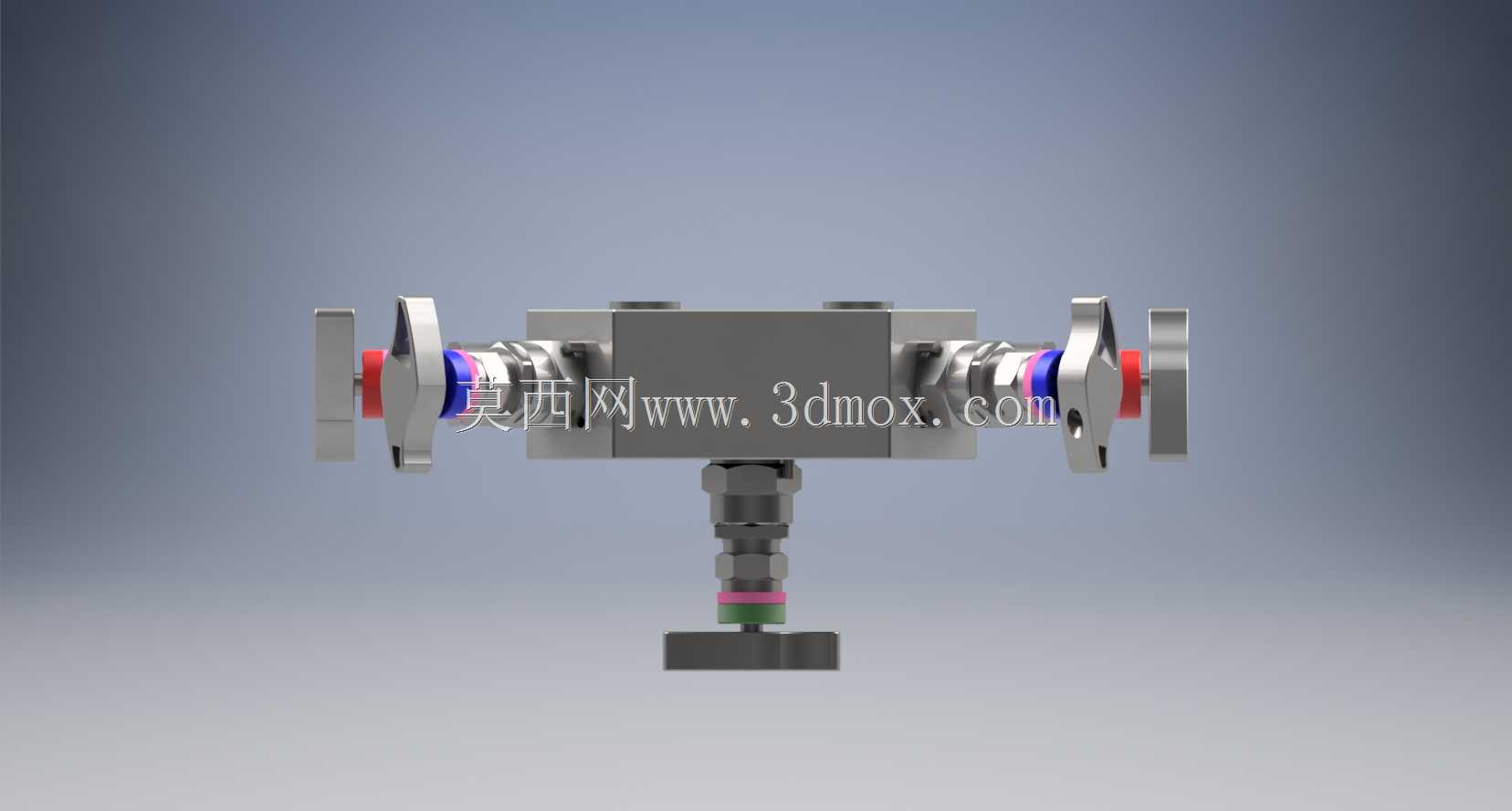

从结构布局来看，阀组采用方块式集成本体设计，将高压阀、低压阀、平衡阀、两个排污/排气阀集成在同一金属本体上，相比分散式安装的阀件，整体结构更紧凑，安装占用空间更小，能够适配尺寸有限的变送器保护外壳内部安装空间。本体上的安装孔位经过精准定位，可直接固定在变送器与安装支架之间，安装边界清晰，不会与外壳内部的走线、其他附件产生干涉。各个操作手柄的布局经过人机工程优化，在外壳预留的操作窗口范围内即可完成所有阀门的启闭操作，无需打开保护外壳即可完成常规操作，兼顾防护性能与操作便捷性。

建模过程中，对阀组的流道做了等比例还原，内部引压通道的转折处做了圆滑过渡处理，减少介质流动阻力，避免残留介质造成的堵塞问题。各个阀门的密封面位置、手柄转动行程都按照实际产品的运动范围做了约束还原，可直接用于安装干涉检查、运维操作空间模拟等工程场景，为现场安装方案设计、保护外壳开孔定位提供精准的三维参考。
