单螺杆输送泵卧式工业泵结构设计

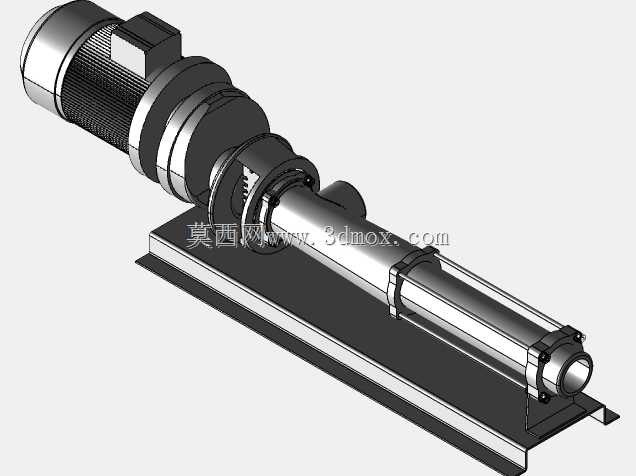

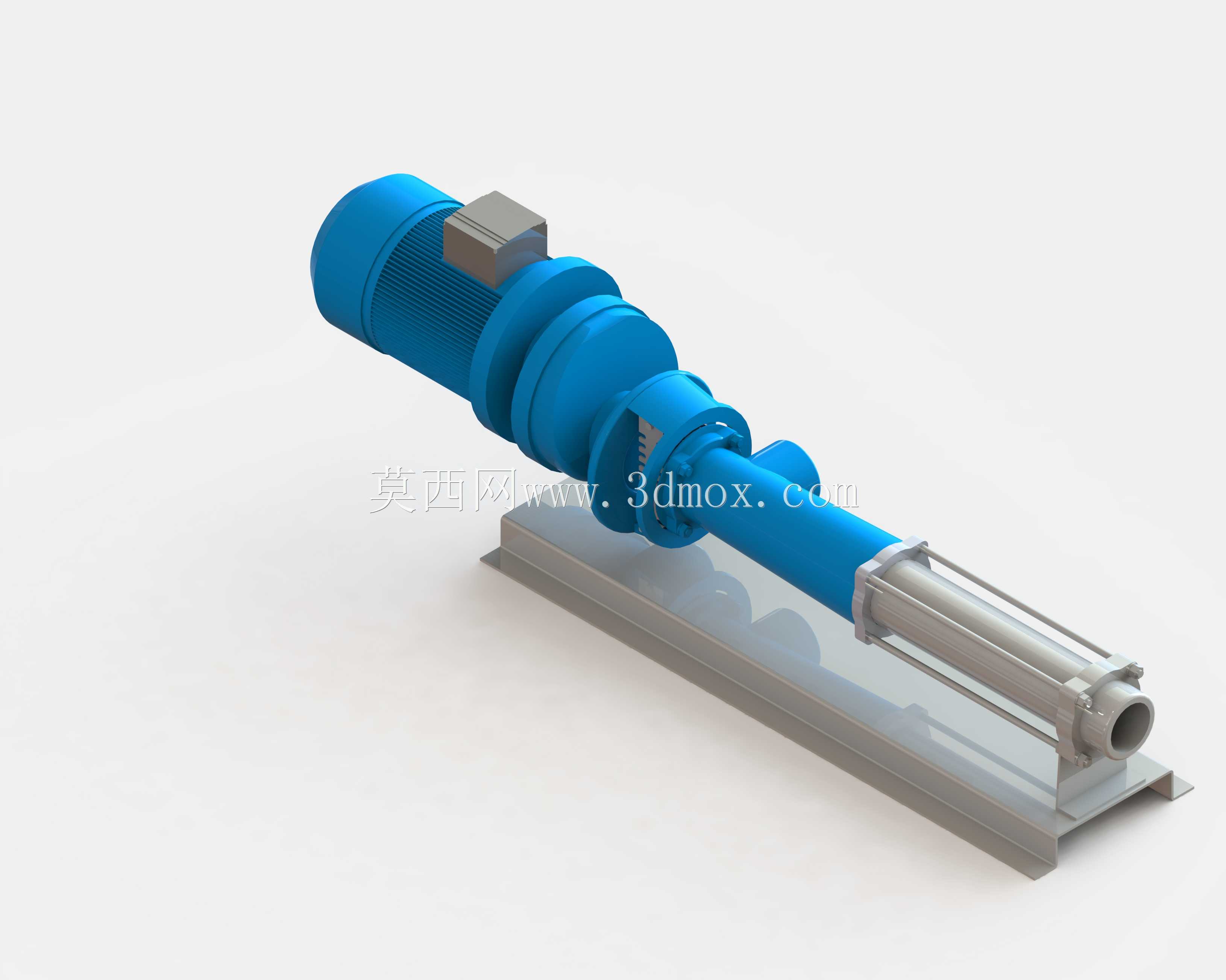

这款卧式单螺杆泵的三维结构，在流体输送场景里适配性极强，日常可覆盖高粘度介质、含固体颗粒浆料的输送需求，从食品行业的酱料输送、环保领域的污泥转运，到化工行业的粘稠原料泵送都能适配，不会像普通离心泵那样遇到高粘度物料就出现效率骤降、叶轮堵塞的问题。从结构设计逻辑来看，驱动端采用标准卧式电机直连的布局，通过联轴器将动力传递给螺杆转子，省去了复杂的中间传动结构，既压缩了整机的轴向长度，也减少了传动环节的功率损耗，日常维护时只需拆开联轴器护罩就能完成传动件的检查，不用拆解整个泵体。泵体的核心工作段采用偏心螺杆与橡胶定子配合的结构，转子转动时会在定子内腔形成连续推移的密闭腔室，介质在腔室内被匀速向前推送，不会出现湍流、剪切破坏介质的情况，对那些容易破损的絮凝状物料、剪切敏感的流体格外友好。安装底座采用整体式槽钢焊接结构，电机与泵体的安装位都做了一体化的加工基准面，能保证电机轴与泵轴的同轴度控制在合理公差范围内，避免运行时出现轴系振动、密封件偏磨的问题。整机的安装边界设计充分考虑了工业现场的替换需求，底座的安装孔位间距、进出口法兰的连接尺寸都遵循通用工业泵的安装规范，现场替换老旧同类型泵时不用重新浇筑基础、改动管路连接，直接对位固定就能完成安装。进出口采用轴向水平布置的方式，进料端在泵体前端靠近底座端部的位置，出料端在泵体尾端上方，这种布局能让介质靠自重充满泵腔，启动前不用额外灌泵，避免干磨损坏定子衬套。密封结构设置在传动段与泵腔的衔接位置，采用标准机械密封结构，预留了密封冷却冲洗的接口，输送高温或者易结晶介质时，可以接入冲洗液对密封面进行冷却润滑，大幅延长密封件的使用寿命。建模过程中对所有配合面都做了公差匹配，比如转子与定子的配合间隙、轴承位的同轴度、联轴器的对中基准都按照实际加工装配要求做了约束，导出的模型可以直接用来做装配干涉检查、安装空间校核，也能作为同类型泵国产化改型的结构参考，帮结构工程师省去从零开始测绘建模的时间，选型阶段也能直接导入厂区布局模型，核对设备安装的预留空间是否足够，避免后期进场安装时出现空间干涉、管路对接错位的问题。
