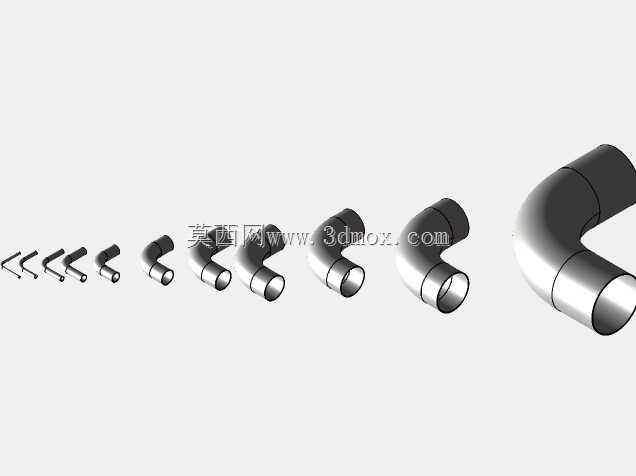

1/4规格管道用90度弯头结构设计

在小口径流体输送管路的布设场景中，这类1/4规格的90度弯头是改变管路走向的核心连接件，常见于实验室气路、小型液压控制回路、仪表采样管路、半导体工艺高纯流体输送系统等对管路布局紧凑度有要求的场合。不同于大口径冲压焊接弯头，小尺寸弯头的内壁过渡弧度直接影响管路流阻，设计时需要重点关注转弯处的曲率半径，既要避免曲率过小造成流体急转弯形成涡流区，增大输送过程的压力损失，也要避免曲率过大造成整体安装尺寸超差，挤占周边其他管路或元器件的布设空间。从结构设计角度看，该弯头两端采用等径对接结构，适配1/4规格的标准管道外径，接口处的端面公差需要严格匹配对应管道的连接要求，不管是采用卡套连接、自动氩弧焊接还是粘接工艺，都要保证接口处的同轴度，避免安装后出现管路错位、密封失效的问题。弯头的壁厚设计需要结合管路的额定工作压力确定，在满足承压强度要求的前提下，尽可能控制壁厚尺寸，避免整体重量过大对管路支撑造成额外负载，同时也能减少材料浪费。实际安装过程中，这类90度弯头的安装边界需要提前在管路布局阶段核算清楚，弯头两个接口的中心距是布局时的核心尺寸参数，确定转弯位置时要预留出足够的操作空间，方便后续的连接紧固或者焊接作业，避免和相邻的管路固定件、阀件产生安装干涉。很多小口径管路布设时容易忽略弯头转弯处的流道顺滑性，实际建模过程中要对转弯处的内壁做等曲率过渡处理，不能出现折线或者台阶结构，否则在输送高纯介质或者带有微小颗粒的流体时，容易在转角处形成介质残留或者颗粒堆积，长期使用会影响管路清洁度甚至造成管路堵塞。另外，弯头的外表面过渡也要做圆角处理，避免尖锐棱角在安装过程中划伤操作人员或者损坏周边的软管、线缆等附属部件。在做管路系统的三维布局时，这类标准弯头可以作为通用件直接调用，能够大幅提升管路布设的效率，设计时只需要根据管路的走向要求调整弯头的放置角度，匹配两端连接管道的轴向位置即可，不需要每次都重新绘制弯头的三维结构，能有效缩短管路系统的设计周期。针对不同的应用场景，这类弯头的材质可以根据输送介质的特性选择，比如输送腐蚀性介质时选用对应耐蚀材质，输送高温介质时选用耐高温合金材质，但核心的结构尺寸、转弯曲率、接口参数都保持统一，保证不同批次、不同材质的同规格弯头具备互换性，方便后期的管路维护和零部件更换。
