三通路集成容积式润滑分油器结构

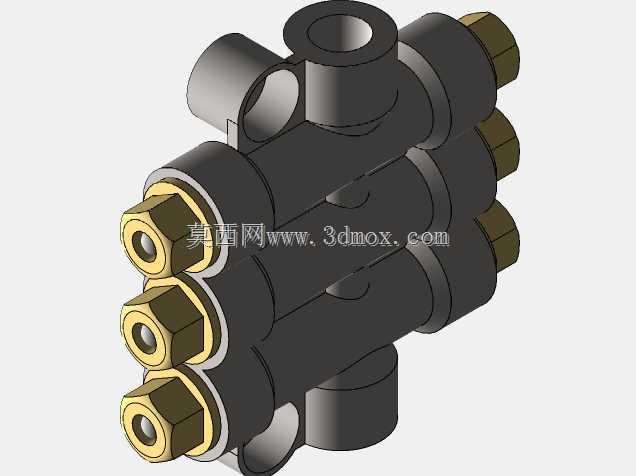

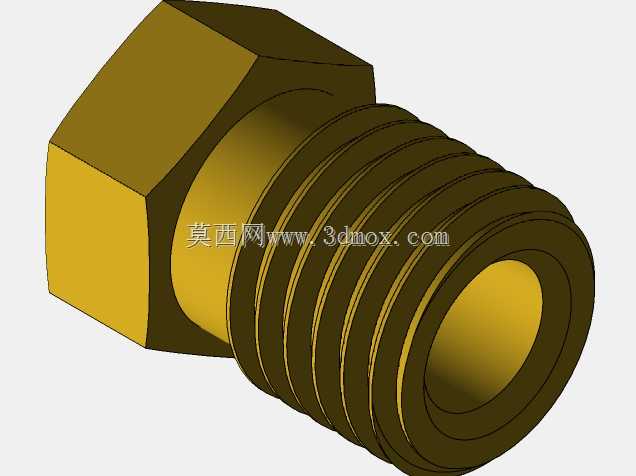

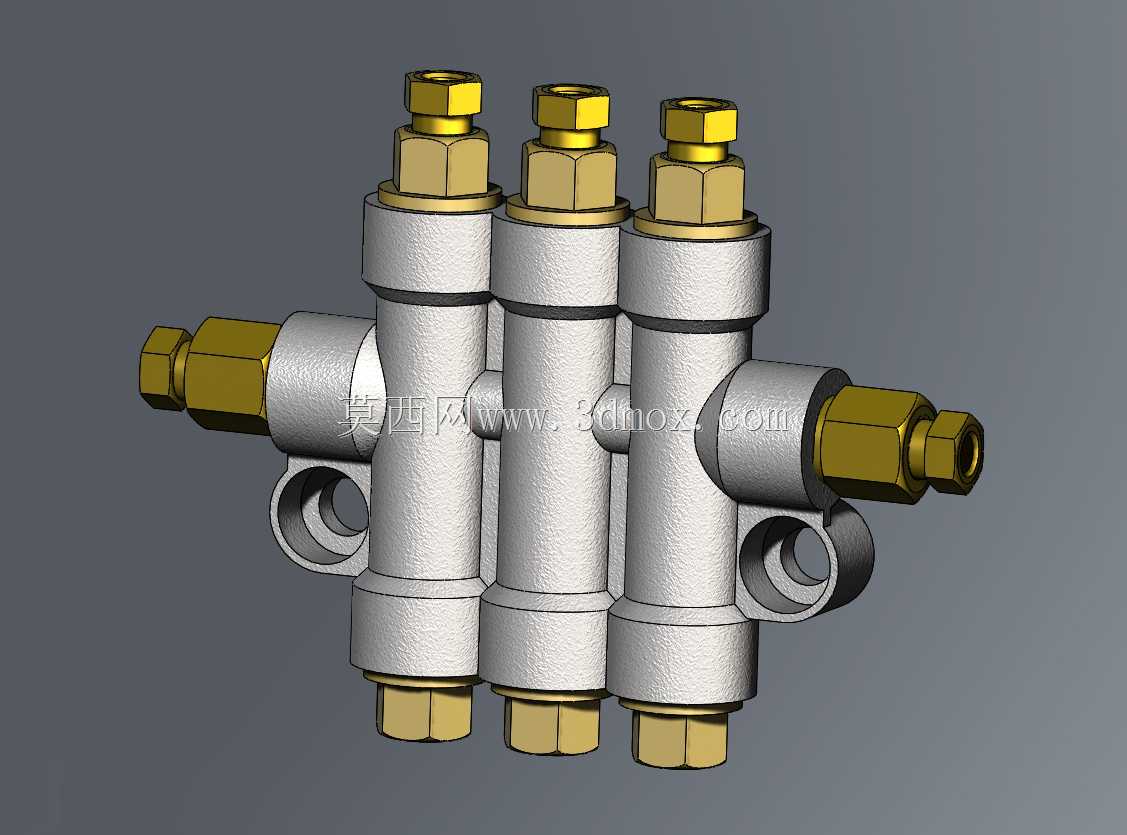

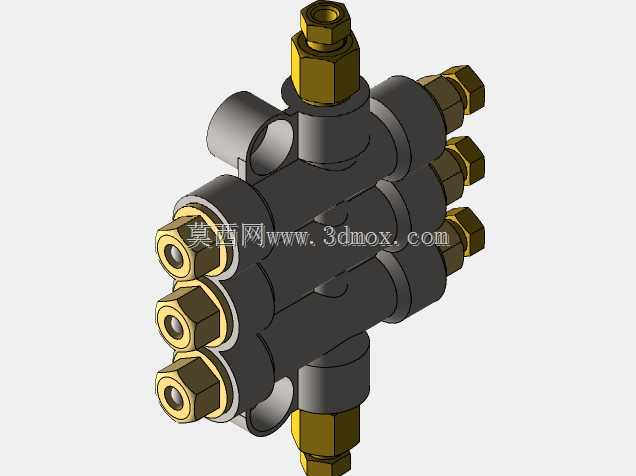

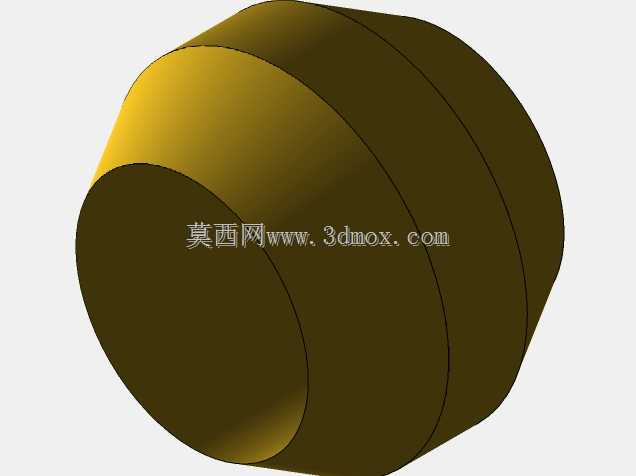

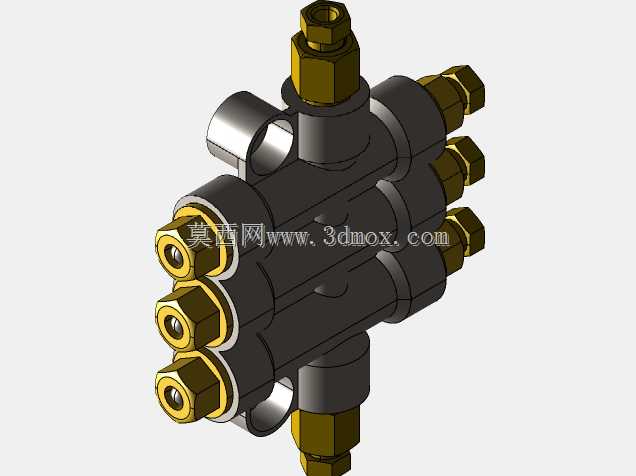

在各类需要多点定量润滑的工业设备场景中，这类三通路容积式分油器是集中润滑系统的核心执行部件，常见应用于机床导轨润滑、自动化生产线输送机构润滑、工程机械铰接点位润滑、纺织机械传动部件润滑等场景，负责将主油路输送的润滑介质按预设容积定量分配到各个需要润滑的摩擦副点位，避免单点润滑不足导致的部件磨损，也能防止过量供油造成的润滑介质浪费与设备表面油污堆积。从结构设计来看，该分油器采用无阀门的集成式结构，三个独立的容积计量单元并排集成在整体式阀体内，省去了额外的单向阀、控制阀类外接零件，减少了外接管路的接头数量，也就降低了油路泄漏的风险点。每个计量单元上下端均设置标准外螺纹油口，上端为出油口可直接连接润滑点油管，下端为计量腔端堵结构，两侧的横向油口为主油路进出接口，可实现多组分油器的串联扩展，适配不同数量润滑点的系统需求。阀体侧面预留的两个带安装孔的凸耳是安装定位结构，安装时可通过螺栓直接固定在设备机架的安装平面上，安装边界需预留至少单侧15mm的扳手操作空间，方便油管接头的拆装维护，整体安装孔位间距适配常规设备润滑站的安装布局，不需要额外制作转接安装板。设计过程中，每个计量腔的容积经过精准核算，可保证每次供油循环中每个出油口输出的润滑剂量偏差控制在工程允许范围内，所有零件的连接尺寸均采用通用润滑管路标准规格，可直接适配市面上主流的润滑管路接头，不需要单独定制非标连接件。阀体主体采用金属材质建模时还原了表面的铸造质感，接头部分采用黄铜材质的外观表现，符合实际产品的材质选型逻辑，黄铜接头的密封性能更好，也能避免与钢管路连接时的咬合粘连问题，方便后期维护拆卸。整个组件的所有配合面均按照实际加工公差要求做了结构适配，计量腔与柱塞的配合间隙满足润滑介质的密封要求，不会出现内部窜油导致的出油量不均问题，无阀的结构设计也减少了内部运动零件的数量，相比带阀类的分油器，工作可靠性更高，对润滑介质的清洁度要求更低，可适应相对复杂的工矿环境，减少日常维护的频次。
