田间角带输送式西瓜采收作业设备设计

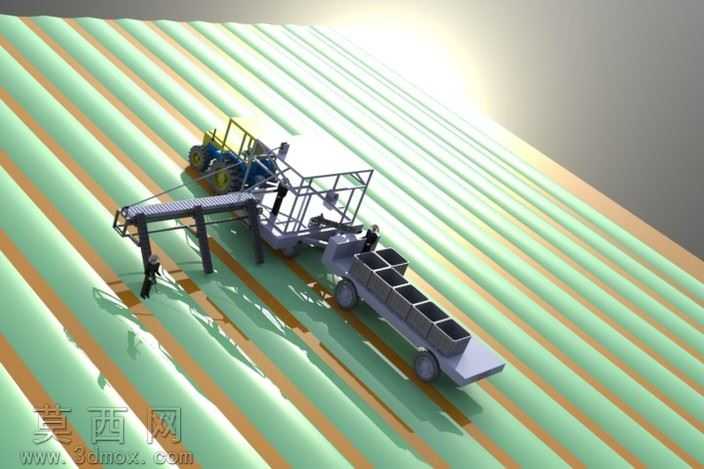

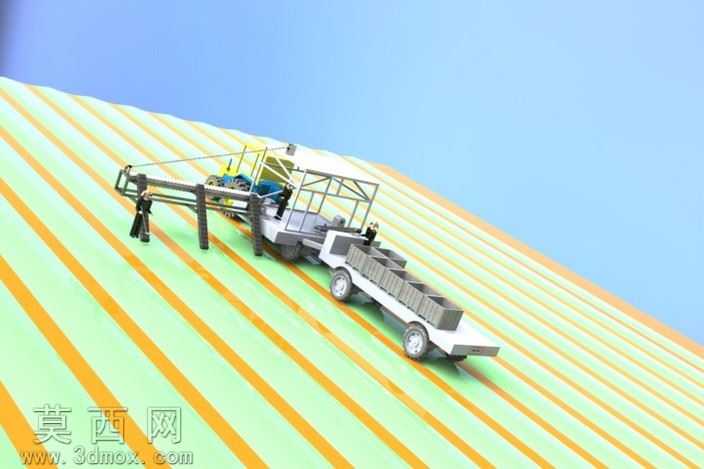

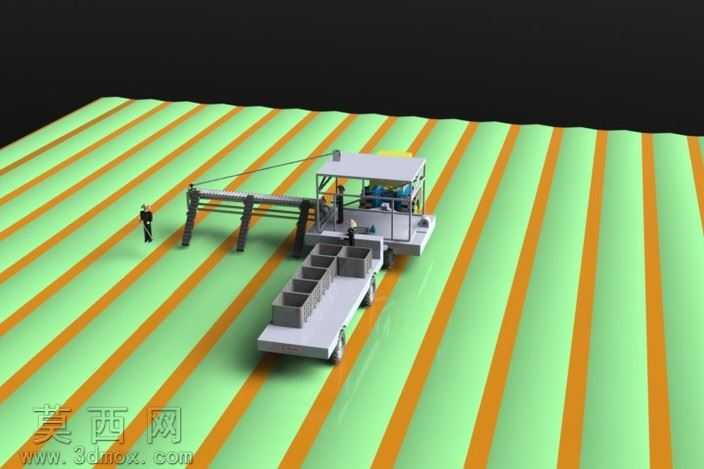

本作品为适配田间垄作西瓜采收场景的专用作业设备三维设计，采用SolidWorks完成全参数化建模，搭配Keyshot完成场景化渲染呈现。建模阶段严格遵循农用机械作业的实际尺寸逻辑，对设备的三大核心模块进行了精细化结构搭建：前端为适配拖拉机牵引的挂接机架模块，采用方管焊接式框架结构，预留了与拖拉机后悬挂匹配的铰接点位，框架侧边设置可调节高度的导向扶禾结构，能够顺着瓜垄的走向将藤蔓上的西瓜引导至输送工位；中部为角带式输送机构，采用带横向挡条的防滑角带作为输送载体，输送架体设计为可俯仰调节的铰接结构，能够根据不同垄高、不同瓜位高度调整输送倾角，架体两侧加装柔性防护挡板，避免西瓜在输送过程中滚落磕碰，输送末端设置柔性缓冲导料板，降低西瓜滑落的冲击力；后端为多格料箱承载拖车模块，拖车采用独立轮式行走结构，车斗内分隔为多个独立储物格，每个格体内预留柔性缓冲垫安装位，可实现采收西瓜的分类暂存，拖车与输送架体采用可脱卸式铰接连接，方便转场时拆分运输。材质渲染阶段针对不同部件做了写实化材质匹配：牵引机架部分做了哑光防锈蓝漆材质，还原农用机械常用的漆面质感；输送角带做了深绿色带细微颗粒纹理的橡胶材质，模拟农用输送带的耐磨橡胶质感；行走轮胎做了深黑色带胎纹纹理的橡胶材质，胎面添加轻微泥土污渍效果，贴合田间作业的使用场景；料箱部分做了哑光灰金属漆材质，模拟钢制料斗的质感；场景搭建阶段还原了覆膜瓜田的垄作环境，地面采用绿棕相间的覆膜垄体纹理，添加柔和的顶光模拟田间日光效果，呈现设备在实际作业场景中的工作状态。设计思路围绕降低瓜农采收劳动强度、减少西瓜采收磕碰损伤展开，整套设备采用牵引式作业逻辑，可匹配现有农用拖拉机动力，无需额外配置专用动力底盘，降低农户的设备投入成本；输送结构采用柔性角带搭配缓冲结构，能够在输送过程中最大程度保护西瓜表皮，避免传统人工采收搬运过程中的磕碰损耗；模块化的结构设计让设备可根据不同种植规模、不同瓜垄规格调整作业参数，适配平原地区大面积覆膜西瓜种植的采收需求，当前版本已完成核心作业结构的建模验证，后续可进一步补充自动摘瓜、藤蔓分离等功能模块，完善设备的全自动化作业能力。
