金属管道热镀锌处理系统三维结构

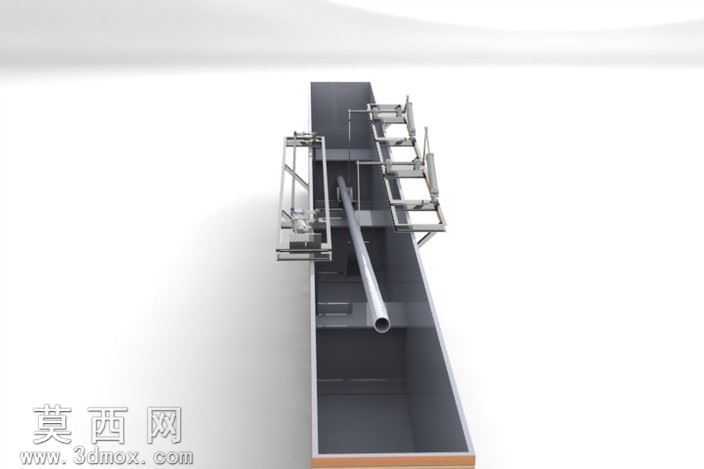

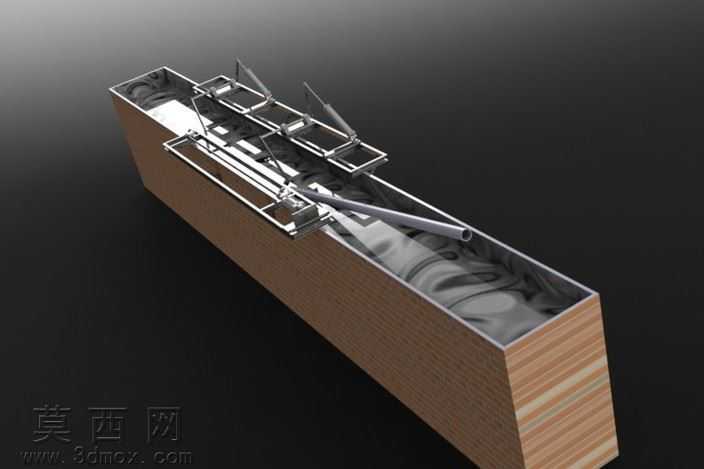

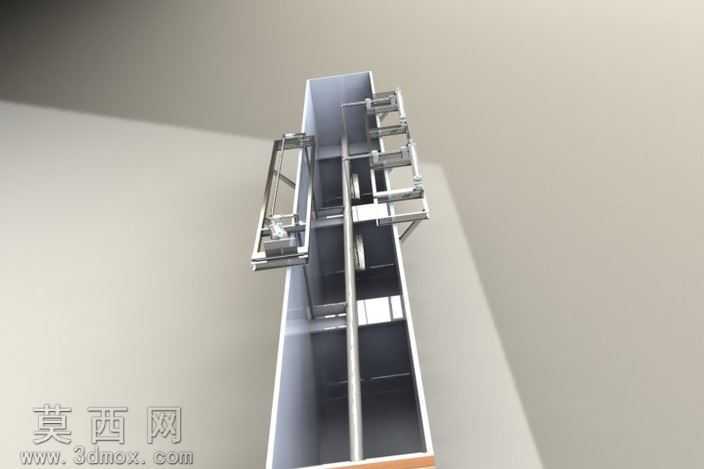

本模型为金属管道热镀锌处理工序的配套系统结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循热镀锌产线的实际工艺布局逻辑，对长槽体、管道输送架、导向定位结构、浸镀辅助构件进行了1:1比例的特征还原。模型构建阶段先以拉伸凸台命令搭建镀锌槽的基体结构，槽体侧壁采用多层实体叠加模拟耐温耐腐的层叠结构，槽内通过曲面放样构建锌液容纳腔的过渡曲面，还原实际槽体的圆角防堆积设计；槽体上方的输送导向架采用焊件模块搭建，通过结构构件命令生成方管框架，搭配可转动的压持杆件、导向辊轴结构，还原管道浸镀过程中的行进定位、压持防浮功能，所有杆件的铰接位置均保留了装配间隙与转动自由度，可模拟管道送入锌槽、浸镀、移出的完整动作路径。材质渲染阶段，槽体外层赋予仿木纹耐温层材质，调整纹理的轴向映射比例匹配长槽的延伸方向，金属框架部分赋予抛光不锈钢材质，调整反射粗糙度模拟工业金属构件的哑光金属质感，槽内锌液部分赋予高反射液态金属材质，添加轻微的凹凸噪点模拟高温锌液的表面流动纹理，管道模型赋予镀锌前的粗坯金属质感，与后续镀锌层效果形成视觉区分。结构设计上充分考虑热镀锌工艺的实际需求，长槽的长度尺寸适配常规工业金属管道的浸镀行程，上方的压架间距可适配不同管径的管道装夹，侧方伸出的导流管结构用于锌液的循环与杂质导出，所有构件的装配关系符合实际产线的安装逻辑，无干涉错位问题。整体模型完整还原了管道热镀锌工序核心槽段的结构组成，可用于热镀锌产线的布局演示、工艺教学、结构优化参考，建模过程中对工业设备的细节还原兼顾了结构准确性与渲染表现力，清晰展现了金属管道表面镀锌处理环节的核心设备构造。
