瓶体加工生产线用转弯输送设备

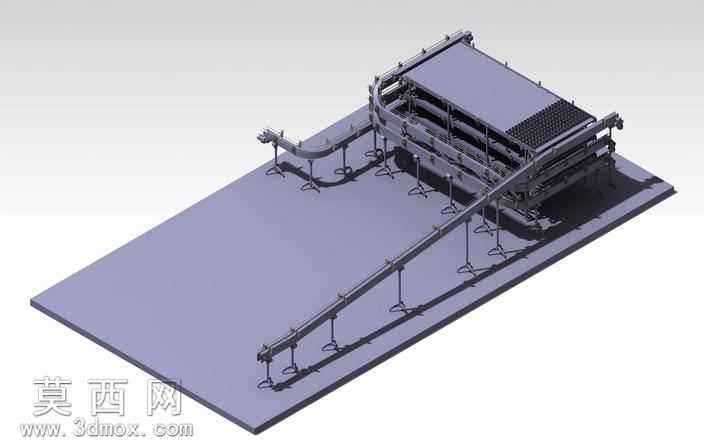

本模型为瓶加工生产线配套的转弯输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，确保各运动部件无干涉、装配逻辑符合实际机械设计规范。模型整体包含直线输送段、弧形转弯段、多层缓存输送段、底部支撑机架、吊挂式瓶体夹持机构五大核心部分，其中直线输送段采用模块化型材框架设计，可根据生产线布局需求灵活调整拼接长度；弧形转弯段通过精准的曲率参数设置，保证瓶体在转向输送过程中运行平稳无卡滞，转弯处的导向构件经过曲面优化，避免瓶体在转向时出现磕碰、倒瓶问题；多层缓存输送段采用分层排布设计，可在生产节拍波动时暂存待加工瓶体，平衡前后工序的产能差，层间设置有导向过渡结构，保障瓶体在不同层间流转顺畅。底部支撑机架采用加厚钢板焊接结构的建模设计，搭配可调式支撑脚，可适配不同车间地面的安装找平需求；吊挂式瓶体夹持机构均匀排布在输送链下方，每个夹持单元都设置了弹性缓冲结构，可适配一定尺寸范围内的瓶体夹持，避免夹持力过大损伤瓶身。渲染阶段采用工业灰作为机架主体材质，输送链采用哑光金属材质，夹持构件采用工程塑料材质，不同材质的光影参数经过反复调试，还原真实工业设备的质感，同时对转弯处、层间接驳处等关键结构做了剖面视角的可展示设计，方便查看内部传动逻辑。设计过程中充分考虑瓶体加工生产线的实际工况，针对食品、日化类瓶体加工场景的卫生需求，将设备整体结构做了无卫生死角的优化设计，所有外露构件均采用圆弧过渡处理，方便日常清洁维护；传动部分采用内置式布局，避免输送过程中油污掉落污染瓶体，整体结构紧凑，占地空间小，可直接对接洗瓶、灌装、贴标等前后工序设备，适配自动化生产线的连续化生产需求。
