不锈钢高压常闭电磁阀结构设计

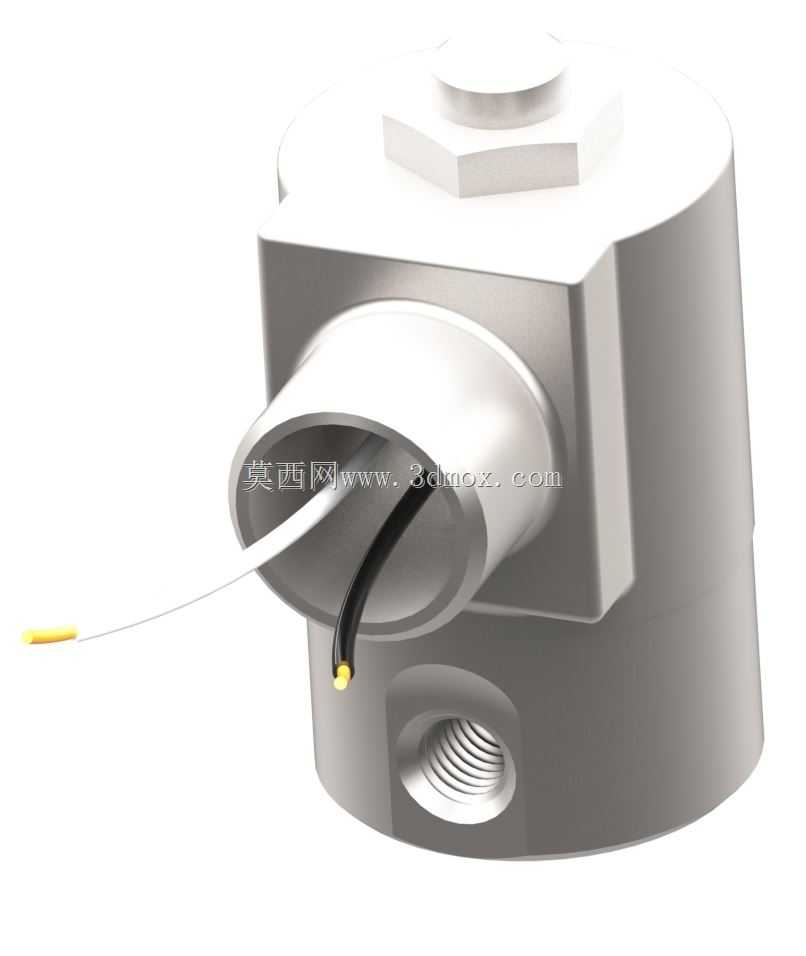

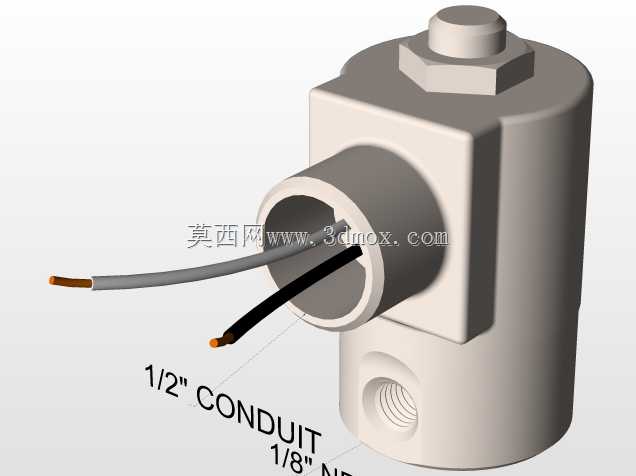

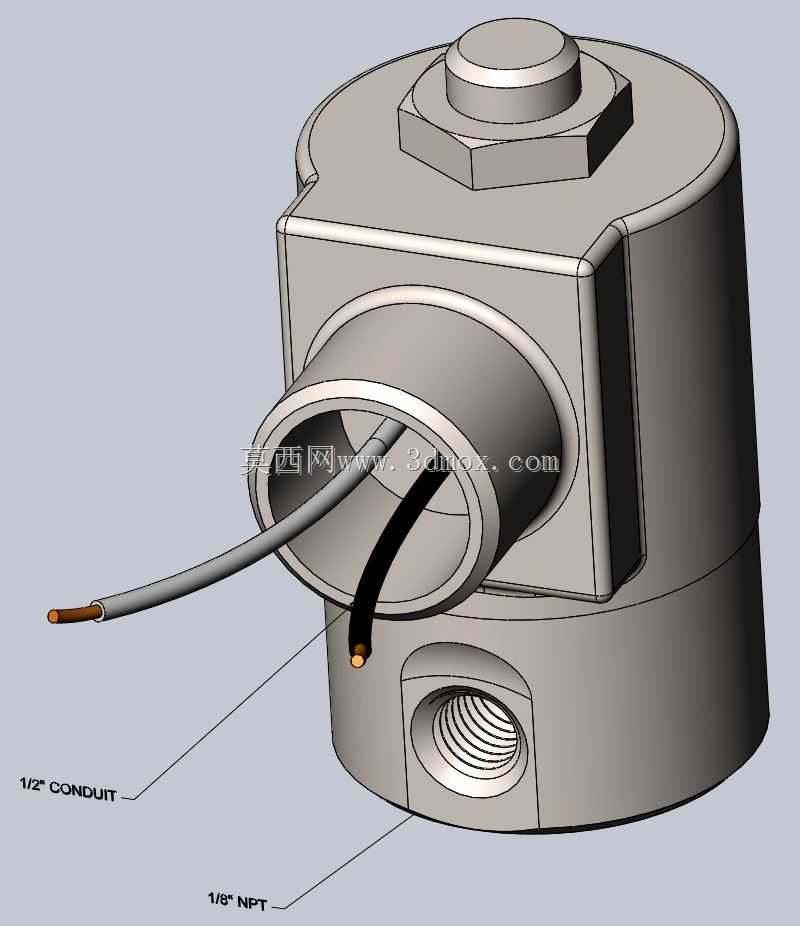

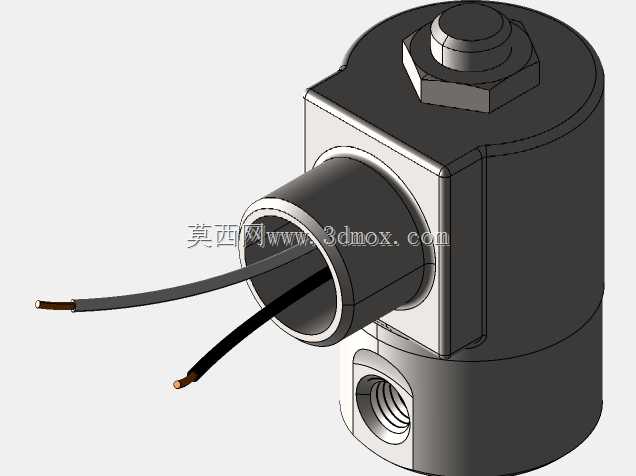

这款电磁阀的建模过程中，首先要明确其核心应用场景——适配24VDC供电的工业流体控制回路，可耐受5k PSI的工作压力，兼容水、矿物油、常见工业气体三类介质，在小型液压站、高压气路控制单元、实验室流体分配系统中都能见到同结构产品的身影。建模时最先敲定的是阀体主体的结构基准，阀体采用303不锈钢材质，这种易切削不锈钢的选型本身就对应了小批量机加工的生产需求，建模时要预留足够的机加工退刀空间，尤其是内部流道的转折处，不能出现刀具无法抵达的封闭死角。接口部分的尺寸边界是建模的核心约束：流体进出端采用1/8"NPT阴螺纹，建模时要严格遵循NPT螺纹的锥度参数，不能直接套用普通直螺纹的牙型，否则实际装配时会出现密封失效的问题；接线端采用1/2"导管接口，这个尺寸是为了适配标准工业金属穿线管，建模时要在接口处预留线缆密封的填料空间，避免外部水汽、粉尘进入阀体内腔造成电磁线圈短路。从功能实现逻辑来看，这款阀属于直动式电磁阀结构，顶部的六角结构是手动应急操作的按压位，建模时要保证这个六角面的对边尺寸符合标准扳手的操作空间，不能和周边安装结构产生干涉；侧出的线缆出线方向做了斜向导向设计，既可以避免线缆弯折半径过小导致线芯断裂，也能减少安装时线缆和周边管路的交叉干涉。建模过程中还要注意安装边界的控制：阀体底部的螺纹孔是安装固定位，要明确这个安装孔的中心距和阀体整体外径的尺寸关系，保证用户在做安装板设计时，能准确预留安装孔位和扳手操作空间，不会出现安装后无法拧紧固定螺丝的问题。内部流道的建模要严格遵循通径一致性原则，进出端的流道截面积不能出现突变，否则会在高压工况下产生紊流，带来额外的压力损失和管路振动；电磁线圈的安装腔和流体腔之间要做密封隔离结构的建模还原，虽然是三维外观加结构模型，但关键的密封槽位置要准确预留尺寸，方便后续做密封件选型时直接参考模型尺寸。另外，阀体外部的棱角都做了小倒角处理，这部分细节不能省略，既符合机加工零件的工艺要求，也能避免安装时锐边划伤操作人员或者线缆绝缘层。
