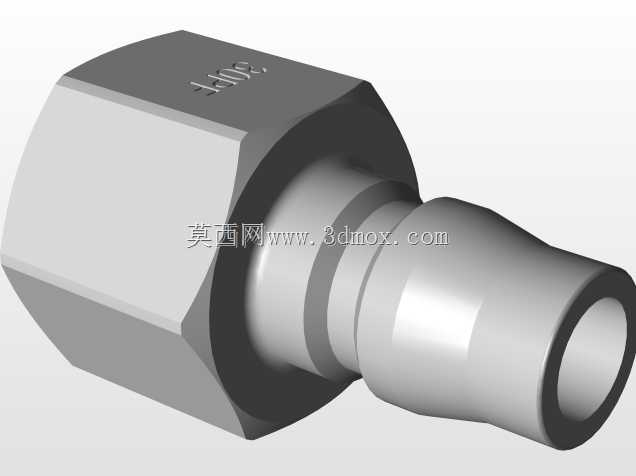

3/8BSPP内螺纹气动快插接头结构

该接头为气动系统中实现气路快速连通与断开的核心连接件，适配公称通径3/8英寸的气动管路，一端采用BSPP标准内螺纹实现与阀体、气缸、气源处理单元等带对应外螺纹接口部件的刚性连接，另一端为快插插头结构，可与同规格日东标准快插母头实现无工具快速对接，大幅缩短气动设备组装、管路改接、维护拆装的作业时长，在自动化生产线气动回路、工业机器人末端执行器气路、气动工装夹具供气回路、车间集中供气支路接驳等场景中广泛应用。设计阶段优先考虑气动回路的密封可靠性与操作便捷性，六角本体结构采用标准对边尺寸设计，可适配常规开口扳手完成螺纹端的拧紧作业，拧紧过程中受力均匀，不会出现本体变形导致的螺纹同轴度偏差问题；快插插头端的环形槽结构经过尺寸优化，与母头内部锁紧钢珠配合时可实现轴向均匀受力，接入后可承受1.0MPa工作气压下的轴向拉拔力，不会出现意外脱开导致的气路失压问题。接头内部流道采用等径过渡设计，无突变缩径结构，可最大程度降低压缩空气流经时的压力损失，避免因流道阻力过大导致的末端气动元件出力不足问题；螺纹端内置密封面设计，装配时搭配对应规格的密封垫圈即可实现可靠密封，无需额外缠绕生料带，减少装配工序中的额外操作。外形尺寸方面，接头整体轴向长度控制在紧凑范围内，安装后不会占用过多管路布置空间，可适配安装空间局促的阀岛集成、小型气动模组内部气路接驳场景；六角本体的外径尺寸经过校核，在相邻接口间距较小的集成阀组上安装时，不会与相邻接头产生干涉，扳手操作空间预留充足，可在密集排布的气路接口上完成单独拆装作业。快插插头的外圆表面采用高光洁度加工，与母头内部密封圈配合时可实现长期可靠密封，反复插拔后不会出现密封圈磨损导致的漏气问题，适配车间日常生产中频繁切换气路的使用需求；接头整体采用金属材质加工，表面做防锈处理，可在常规工业车间环境下长期使用，不会因锈蚀导致插拔卡滞、密封失效等问题。在气路设计选型时，该类接头可直接匹配3/8英寸规格的气动软管快插母座，无需额外转接件，减少气路中的连接节点数量，降低潜在的漏气风险点；螺纹端的BSPP标准为平行管螺纹，密封依靠端面密封实现，相比锥螺纹不会出现拧紧过深导致的本体开裂问题，装配扭矩更容易控制，适合批量装配的生产线作业场景。
