立式糖果熬制反应罐体结构设计

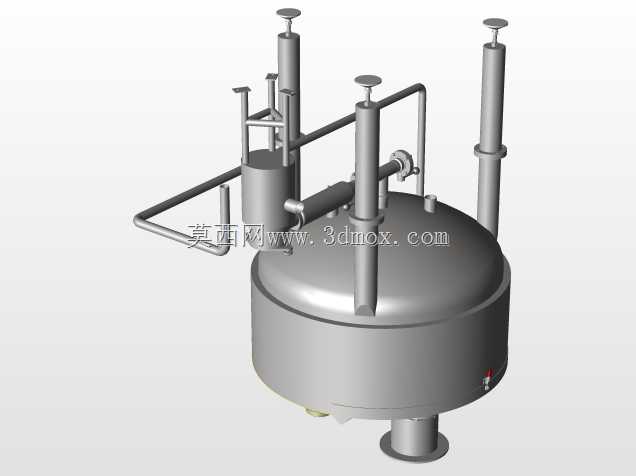

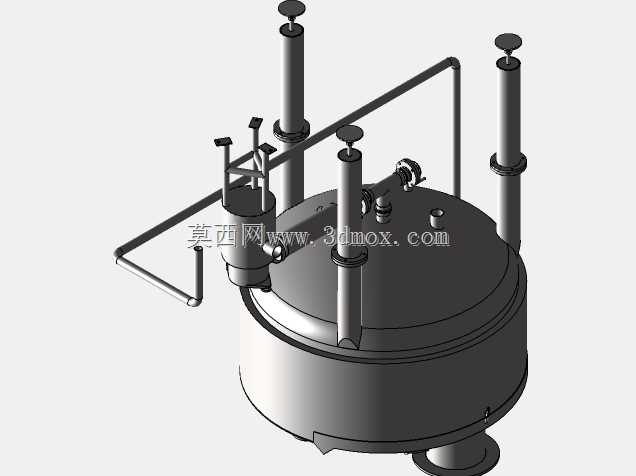

　　该设备主要应用于糖果生产车间的熬制工序段，可承接硬糖、软糖、奶糖等多品类糖料的熬煮加工，适配中小批量糖果生产线的前段原料处理需求，也可作为食品研发实验室的小试熬制设备使用。设备主体采用立式圆筒罐体结构，底部设置锥底出料结构，能够保证熬制完成的高粘度糖料依靠自重顺畅排出，减少罐内物料残留，降低后续清罐的作业难度。罐体顶部集成多组操作阀杆与管路接口，其中三组立式阀杆分别对应进料、辅料添加、排气通路的通断控制，阀杆采用手轮式操作结构，操作人员可在罐顶周边直接完成通路调节，无需额外配置远程执行机构，适配食品车间人工值守的作业模式。侧边布设的连通管路可实现罐内蒸汽的循环导出或冷凝水回流，管路采用圆滑弯管过渡，

　　避免直角结构造成的物料挂壁或积液残留，符合食品加工设备的卫生设计要求。设计阶段优先考虑罐体的承压稳定性，圆筒形主体结构可均匀承受熬糖过程中罐内产生的微正压，壁厚取值兼顾结构强度与热传导效率，既避免罐体受压变形，也能保证夹套热量快速传递至罐内糖料，提升熬制过程的温控响应速度。安装边界方面，设备底部设置支撑连接座，可直接固定于车间钢架平台或混凝土基础上，整体占地直径适配常规1.2米宽的操作通道，罐顶最高处的阀杆手轮距安装基准面高度符合人体工程学操作范围，操作人员站立在平台护栏边即可完成全部阀件操作，无需额外搭设登高梯具。罐体顶部预留的快开人孔结构，可方便操作人员定期进入罐内清理结焦糖垢，人孔密封采用食品级硅橡胶垫片，

　　耐受熬糖工况的高温环境，不会出现异味析出影响糖料品质。侧边延伸的管路接口可直接对接车间的蒸汽供给系统、糖浆输送管线，无需额外加装转接弯头，减少管路安装的现场改动量。设备整体无外露尖锐棱角，所有管路焊接处均做圆弧抛光处理，避免积料滋生细菌，满足食品生产的卫生管控要求。
